シーメンス# TIA Share devicesの設定方法

Hardware Version

構成

このFunctionはIODeviceを2つのIO Controllerをアクセスすることができるんです。そうするとCPU-CPU Communicationの設定が不要になります。

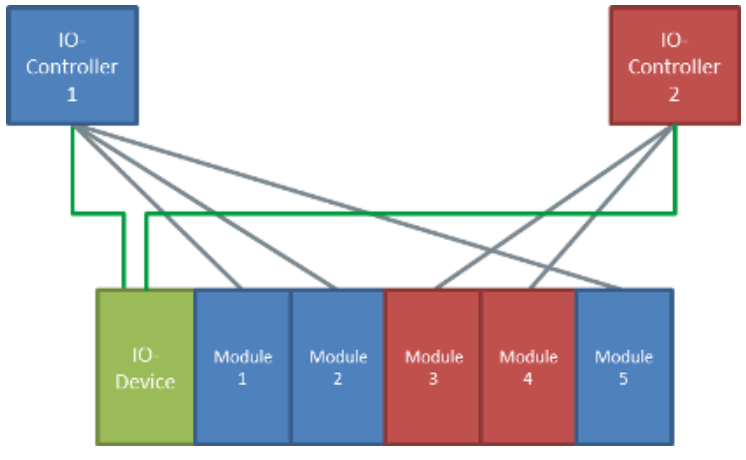

例の構成

ルール

  1. 2つのIO ControllerにつながってるShared Devicesは同じにするのは必要です。
  2. Shared Deviceは必ず同じなIPパラメータ・デバイス名です。
  3. 2つのIO ControllerのSend Clock設定は必ず同じです。

Step#1 CPU作成

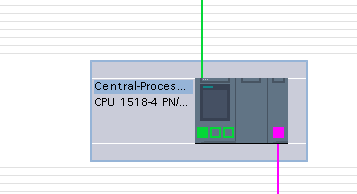

まずShareしたい、2つのCPUを作成してください。

Step#2 ET200SP<–>CPU1

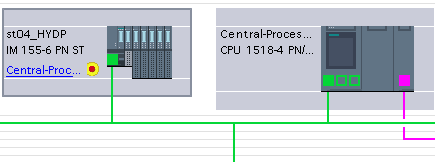

TIAからみるとこんな感じになります。

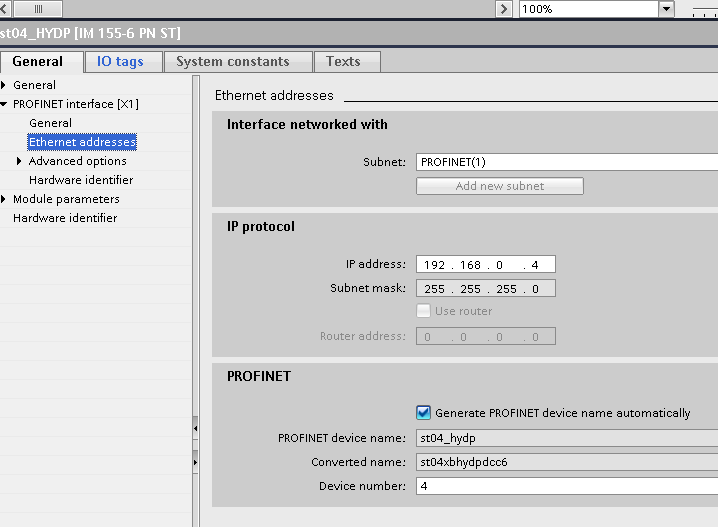

ProfinetでIP Addressを設定してください。

Subnetを一つ追加します。

今回は一つのET200-SPをふたつのCPUにShareします。

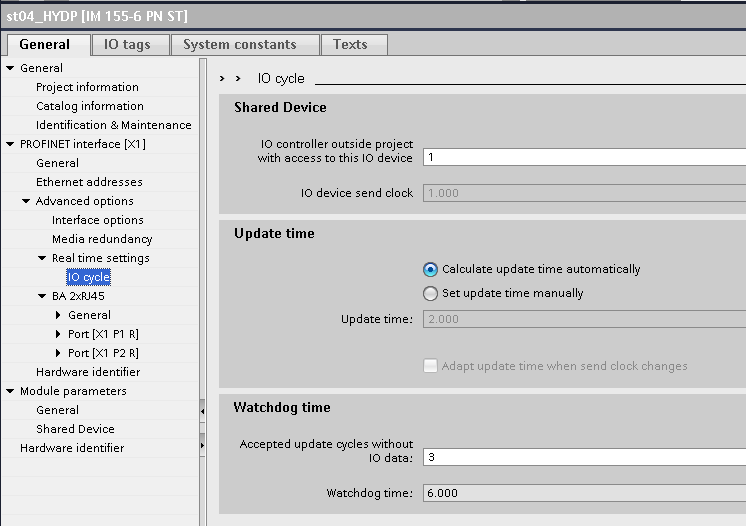

Profinet interface→Advanced options→Real time setting→IO Cycles

でIO Controller outside project with access tis IO devicesは1にします。

(多分いる?)

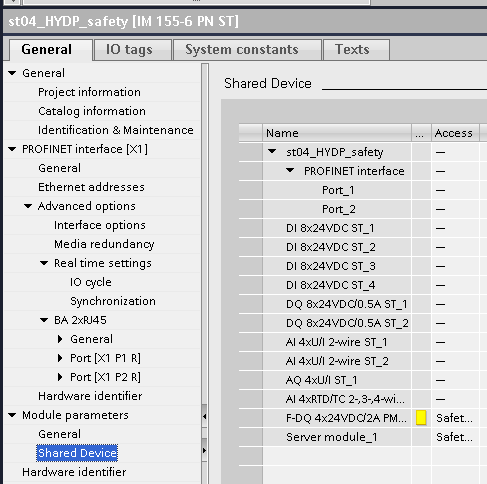

Module parameters→Shared Deviceで”いまのネットワーク上でつながってるPLC”のアクセス権を設定します。ここはSafetyモジュールだけはアクセス権がないと設定します。

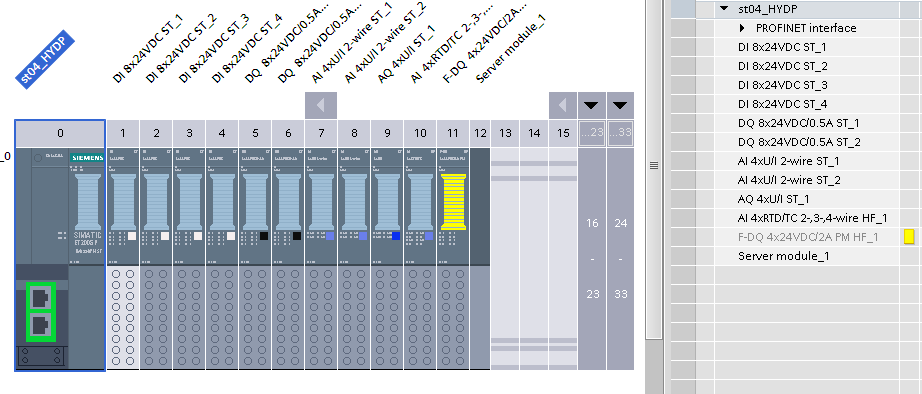

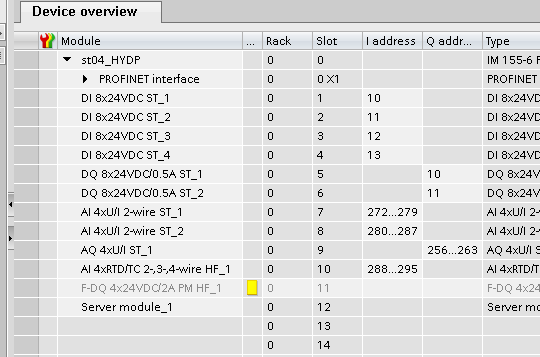

こうすると画面の右側にあるDevice overviewに、あのSafetyモジュールだけはIO番号とか、パラメータとか設定できなくなります。

CPUの設定を行います。
Profient interface→Advanced options→Real time settings→IO CommunicationでSend clockを設定します。とりあえずDefaultの1.000msにします…これでOK。

Step#3 ET200SP<–>CPU2

もう一つのStationが追加します。ネットワークはこうなります。

ShareしたいDeviceは同じにする必要がありますので、Step#2で作られたStationをCOPYするのは一番無難です。

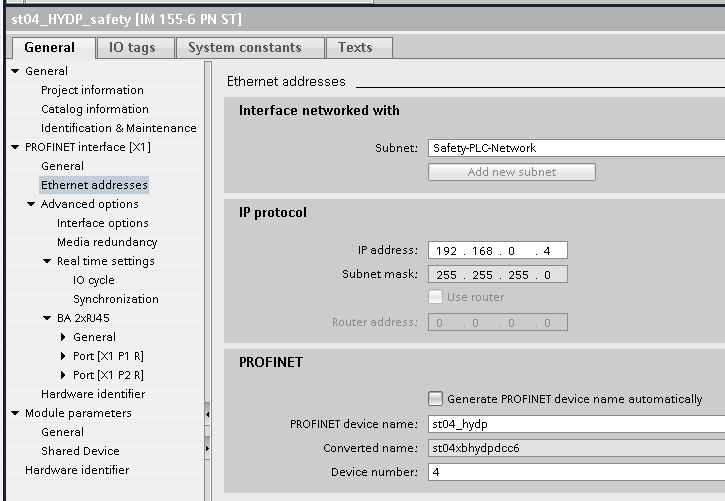

COPYしたものなので中身はStep#2とはほぼ同じですが、注意するのはPROFINETのところです。TIAのの設定上ではStationが同じな名前が無理なので、ここでPROFINETの”Generate PROFINET device name automaically”のCheck Boxを外して、PROFINET device nameをStep#2で作られたStationと同じ名前にしてください。

最後はModule parameters→Shared Deviceでアクセス権を設定すればOKです。

TIA#Share devicesの入れ方

https://support.industry.siemens.com/cs/document/109741600/shared-device-i-device-with-simatic-s7?dti=0&lc=en-WW
