こちらは私の新しいTutorial SeriesでHMI と Codesysを揃えたEXOR社の JSmart710Mです。最初にパネルを開封してからRuntimeとProjectをDownloadするまでを説明します。

では、始めましょう！

JSmart710M

こちらは今回のTutorial シリーズで使用する JSmart710M です。このパネルは、マルチタッチ ディスプレイを備えた 64 ビット クアッド コア CPU を搭載した HMI で、電源とイーサネット用の 10/100 POE ポートを備えています。

このパネルは IP67 保護であり、工場の任意の場所に設置できます。

また、JSmart パネルで Codesys V3 を有効にして、アプリケーションをより多くのフィールドに拡張することもできます。

詳細については、次のリンクを参照してください。

https://www.exorint.com/en/product/jsmart710m

Power Supply

• Power supply IEEE 802.3af PoE
• Power Consumption 14W max.

JSPOU0P1

今回使用するEXOR社のPOE電源です。

• PoE Standard IEEE 802.3af/at
• Output Power 36W max
• DC Output Voltage +54 Vdc
• Data rates 10/100
• Interface
  • Ethernet IN port 10/100
    • Ethernet OUT port 10/100 PoE
• Power Supply +24 Vdc (18-32 Vdc)
• Current Consumption 2.0 A at 24 Vdc (max.)

Wiring

こちらは配線です。

Power ON!

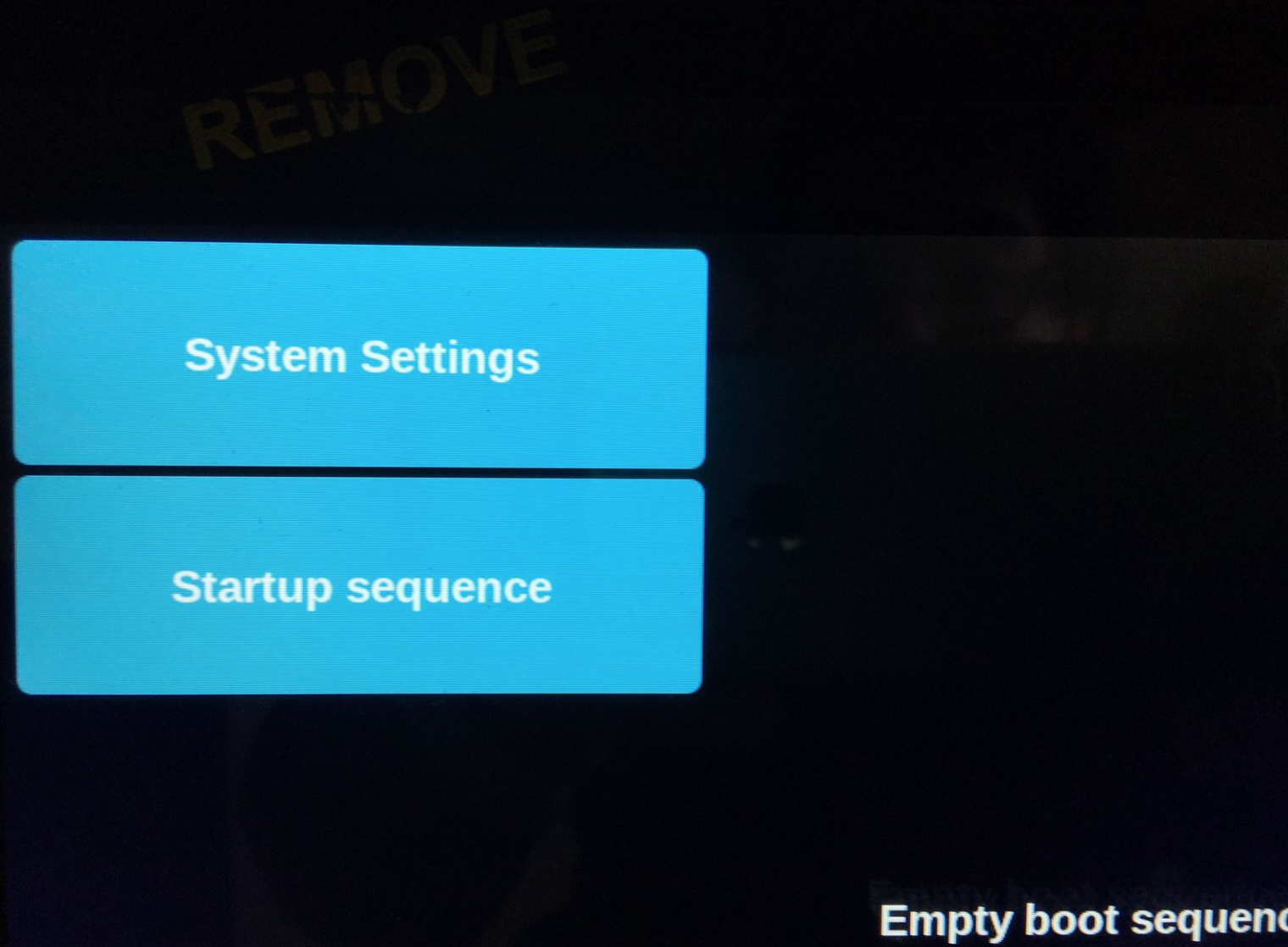

Power入れます！初めてEXORパネルを起動するのであれば、いくつか基本設定を構築する必要があります。そして”Empty boost Sequence”が表示されます。

Basic Setup

ここでPasswordやIPアドレスの設定など、Runtimeをインストールするために必要な最低限の設定を紹介します。

setup user password

“System Settings” をクリックします。

出荷された状態ではUserのパスワードを設定する必要があります。

Done!User Passwordを設定しました。

adminのパスワードも同じように設定してください。

IP Address

パネルをリセットし、もう一度”System Settings”をクリックします。

Panelのシステム設定を変更することができます。ではまずIPアドレスも変更しましょう。Network をクリックします。

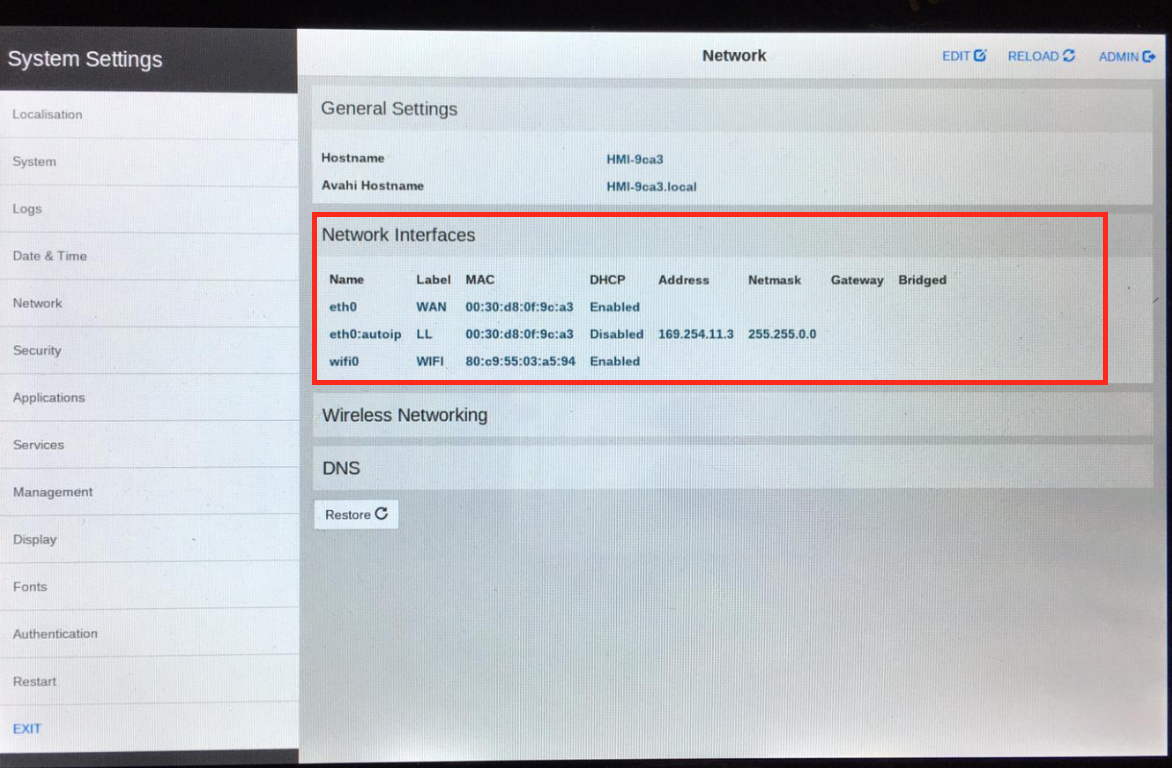

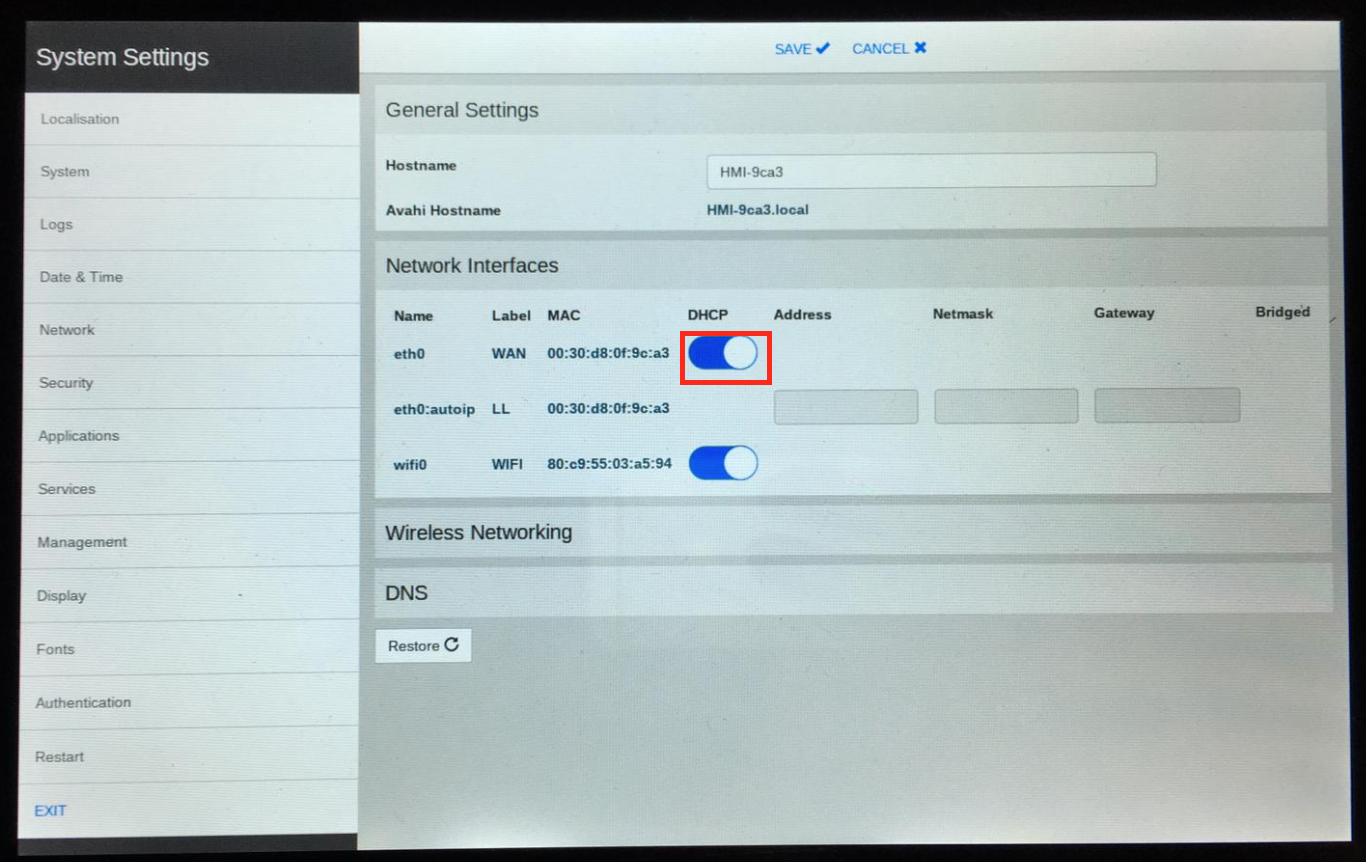

Nework Interface fieldを開くと現在のEthernet Interfaceの設定を確認できます。

今回はStatic Ipを使用しますので、DHCP機能をまず無効にしてください。

IP Addressを入力しましょう。

Done!

EXITで設定を完了します。

Software Download

次はパネルのエンジニアリングソフトをDownloadします。下記のLinkにアクセスしてください。

https://www.exorint.com/en/software/jmobile

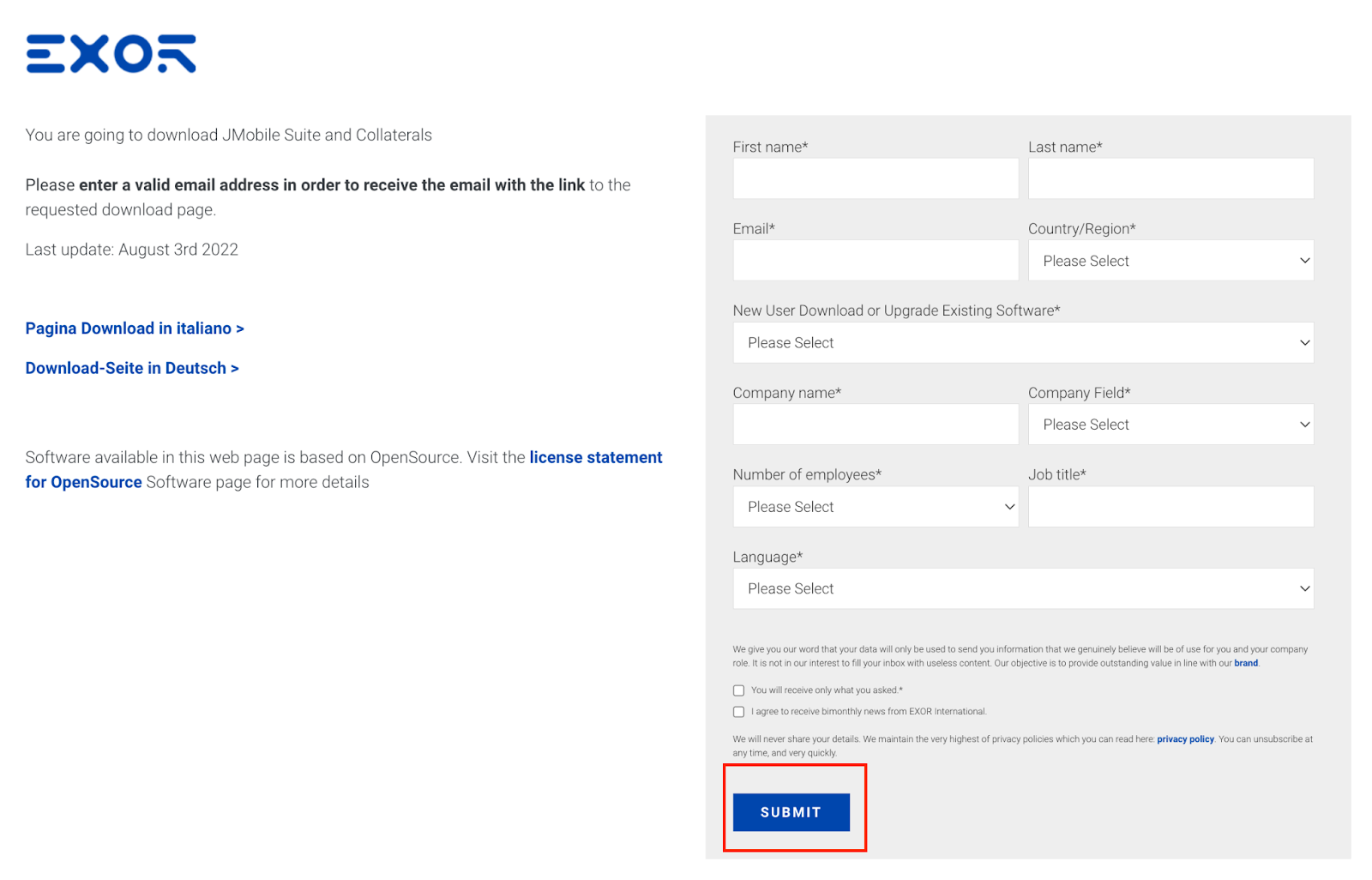

情報を入力し、SUBITします。

メールからDownlaodリングをいただけるはずです。

“JMobile Suite 4.5”をクリックします。

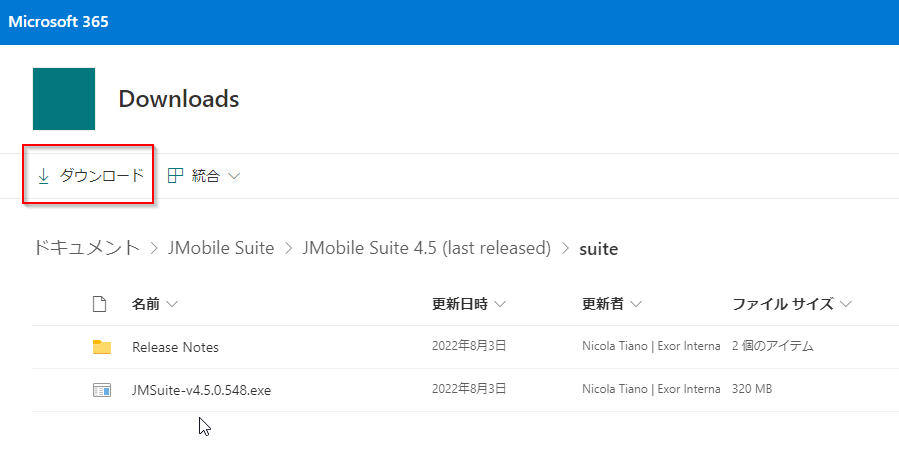

SoftwareをDownloadします。

ZipがDownloadされたら解凍してください。

Installation

 “JMSuite-vXXXX.exe” ダブルクリックしインストールを開始します。

言語を選び>Ok。

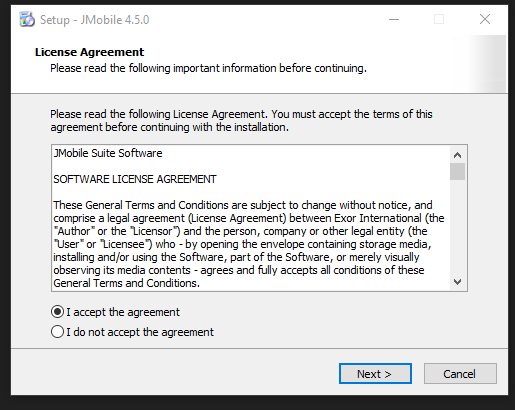

ライセンスに同意し、Next>します。

Next>で続きます。

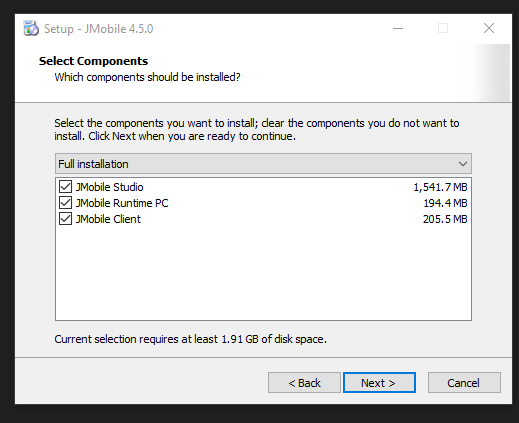

Full Installationを選択し、Next>します。

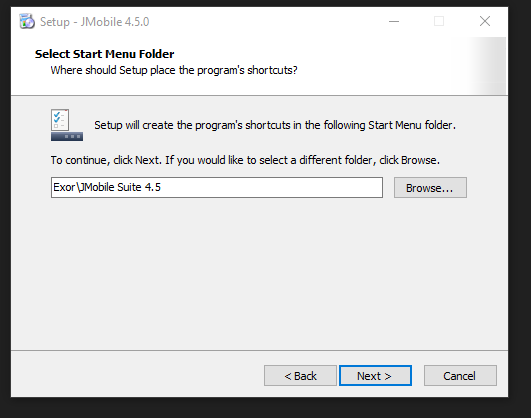

Next>.

DeskstopにShortShotを作成し、Next>します。

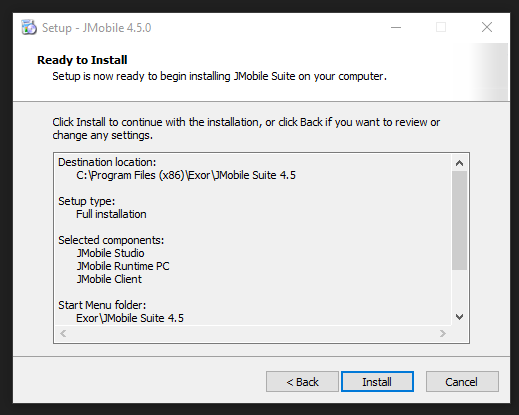

Installします。

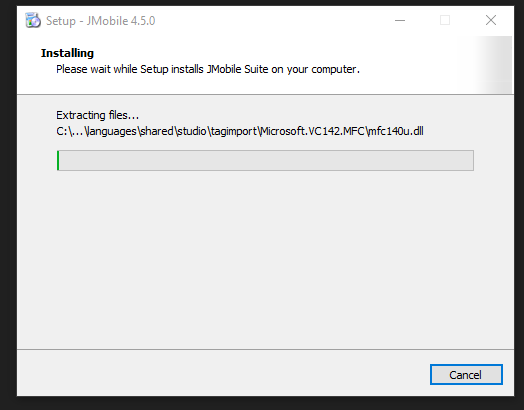

しばらく待ちます…

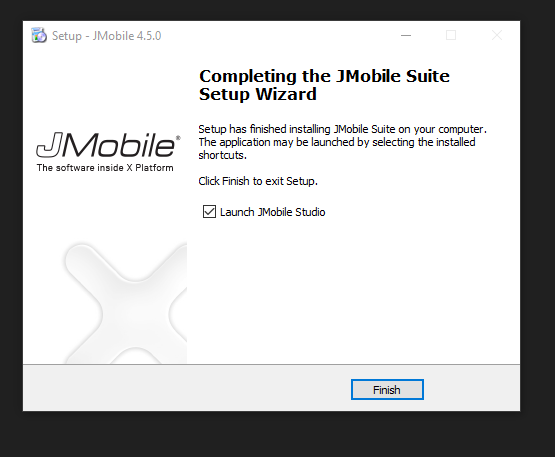

Done!

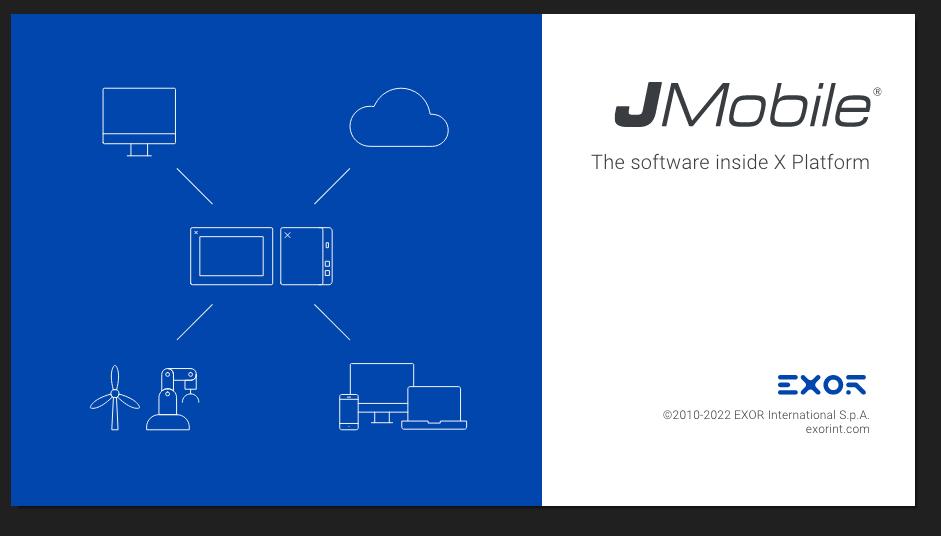

JMobileが起動します。

30日間の無料Trialができます。

Mobile Studio.のアクセスを許可します。

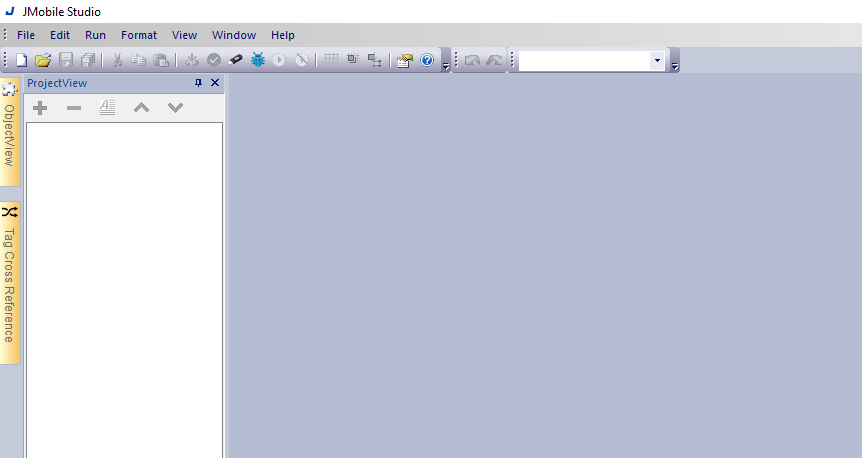

Done!JMobile Studioが起動しました。

Register

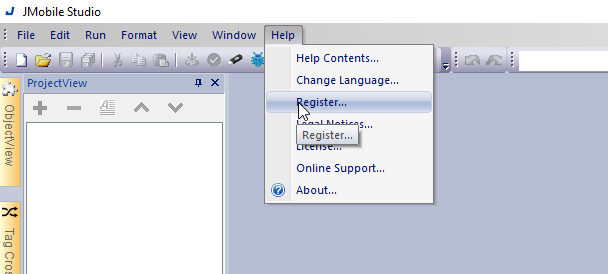

Help>Registerでソフトウェアの登録ができます。

情報とActivation Keyを入力すればOKです。

New Project

いよいよ新規プロジェクトを作成します。File>Newします。

プロジェクト名を入力しNextします。

パネルの設置方法を選択士、Nextします。

Unifiedを選び、Finishで完成します。

しばらく待ちます…

Done!新規プロジェクトが作成されました。

Download to Target

RuntimeをパネルにDownloadします。Run>Download To TargetでプロジェクトとRuntimeを一括Downloadできます。

しばらく待ちます…

Download To Targetの画面が表示されました。

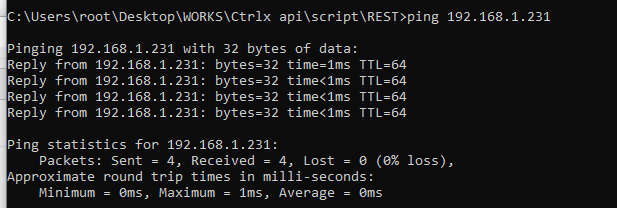

Ping Commandでパソコンとパネルの接続を確認しましょう。

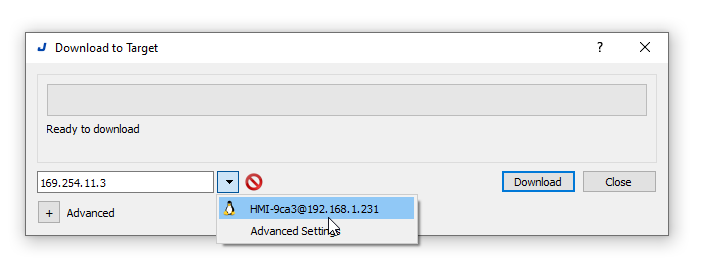

次はDrop-Down Listからパネルを選択できます。

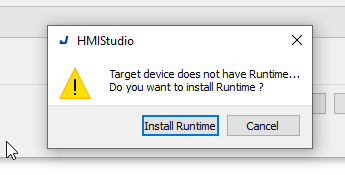

出荷状態のパネルを使用してますので、Runtimeのインストールが必要です。

adminパスワードを入力します。

しばらく待ちます…

Hello World!

最後はHello World!の簡単なプロジェクトを作成し、このTutorialを完成させたいと思います。 view>Toolbars>Widget GalleryでWidget Gallery.を有効にします。

Widget GalleryがDefault上で右側に表示されます。

Label Objectを画面にDropしましょう。

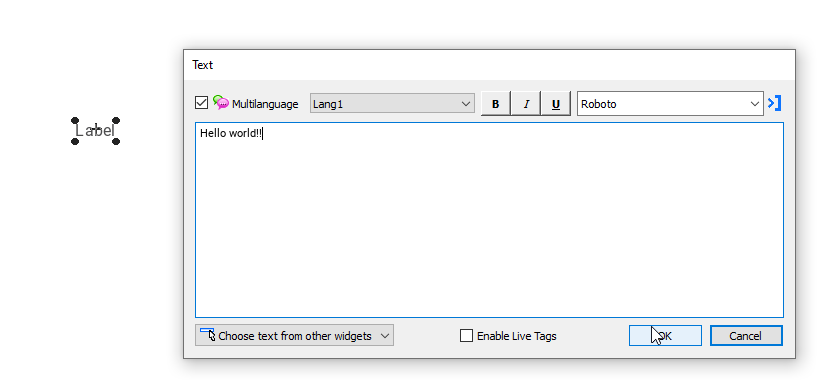

Label ItemをダブルクリックしLabelの設定を行います。

Done!次はそのプロジェクトをパネルにDownloadします。

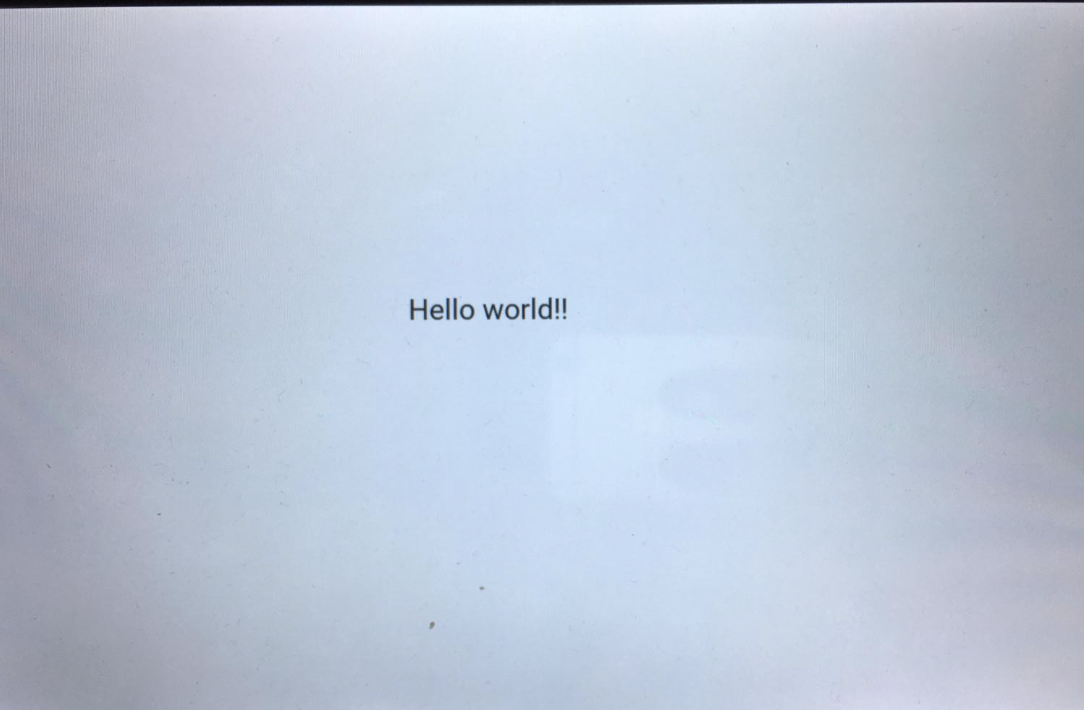

Result

Done!初めてのプロジェクトが完成しました。
