こちらは新しい記事のシリーズで、Rockwell社のMico CPUとCCWツールを利用し記事を展開します。最初にツールのインストール・通信設定・シミュレーターなどを説明します。

さ、はじめよう。

Connected Components Workbench?

Connected Components Workbenchは、Micro Control Systemの統合設計ソフトウェアとして、プログラミング・シミュレーション・デバイスのコンフィギュレーション、ヒューマン・マシン・インタフェース（HMI）エディタにTotal Solutionとして提供します。

Download Setup File

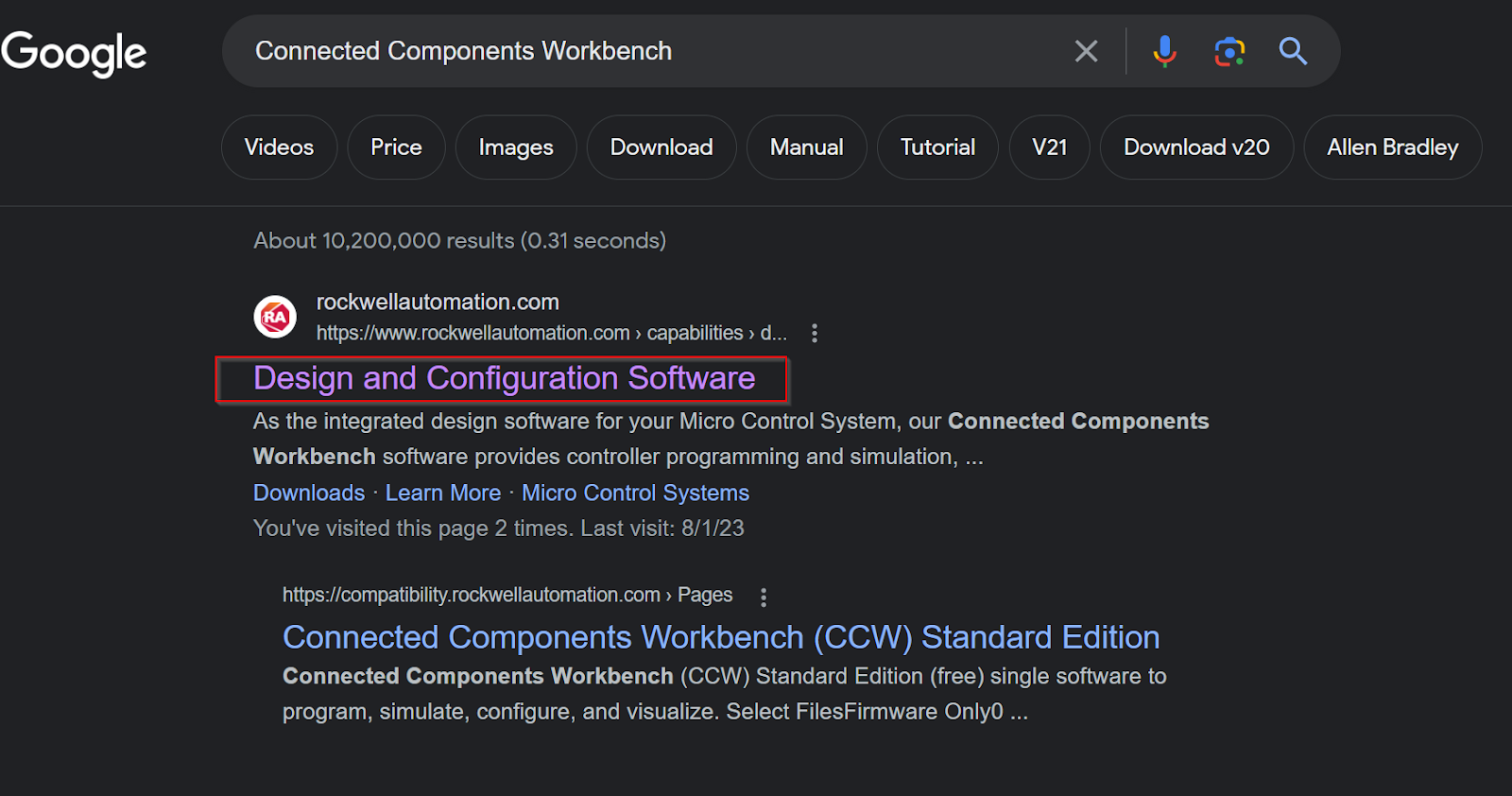

Google上でConnected Components Workbenchを検索してください。

CCWのLinkはたまに変わることもありますので。

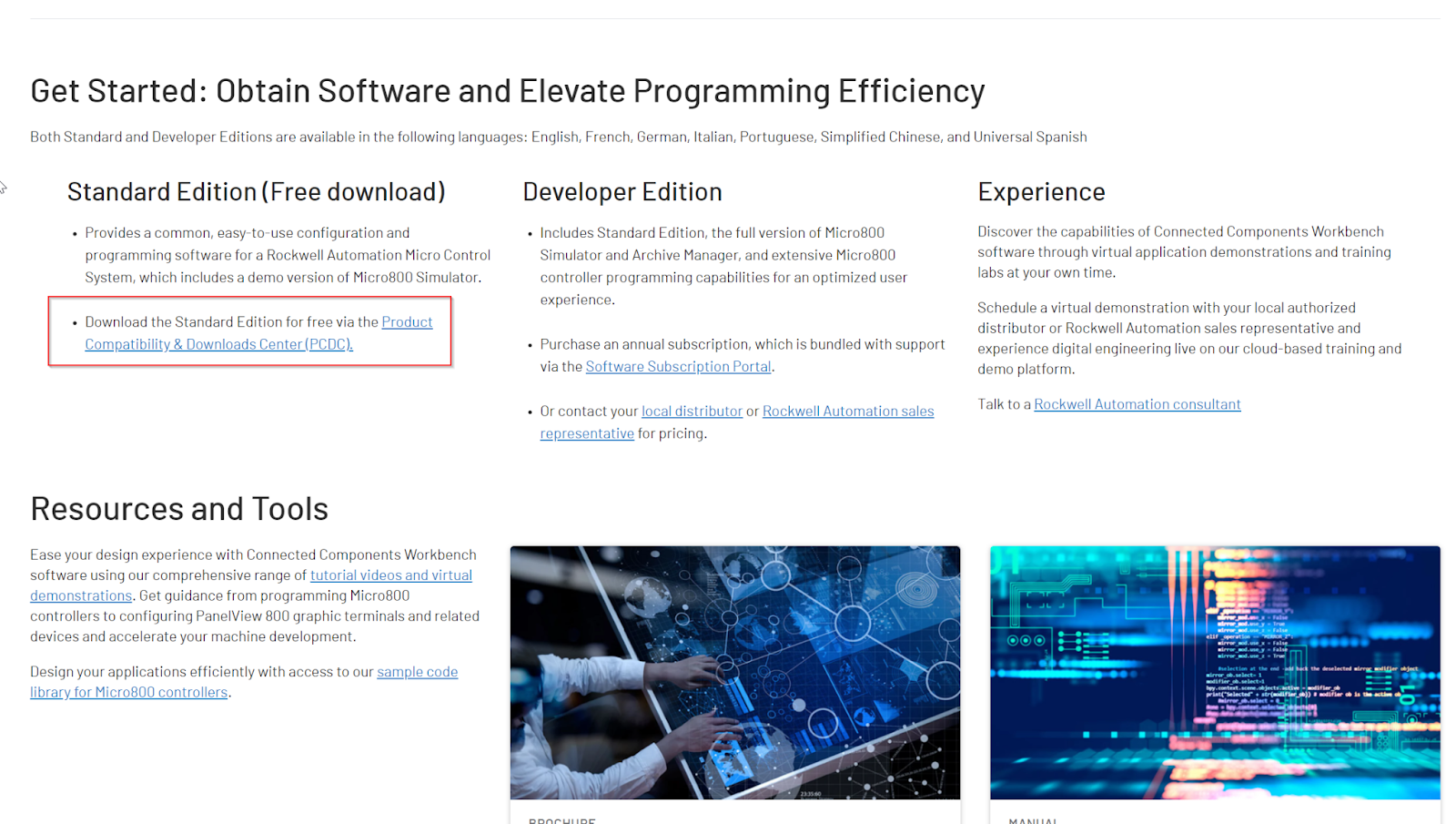

Download the Standard Editionをクリックします。

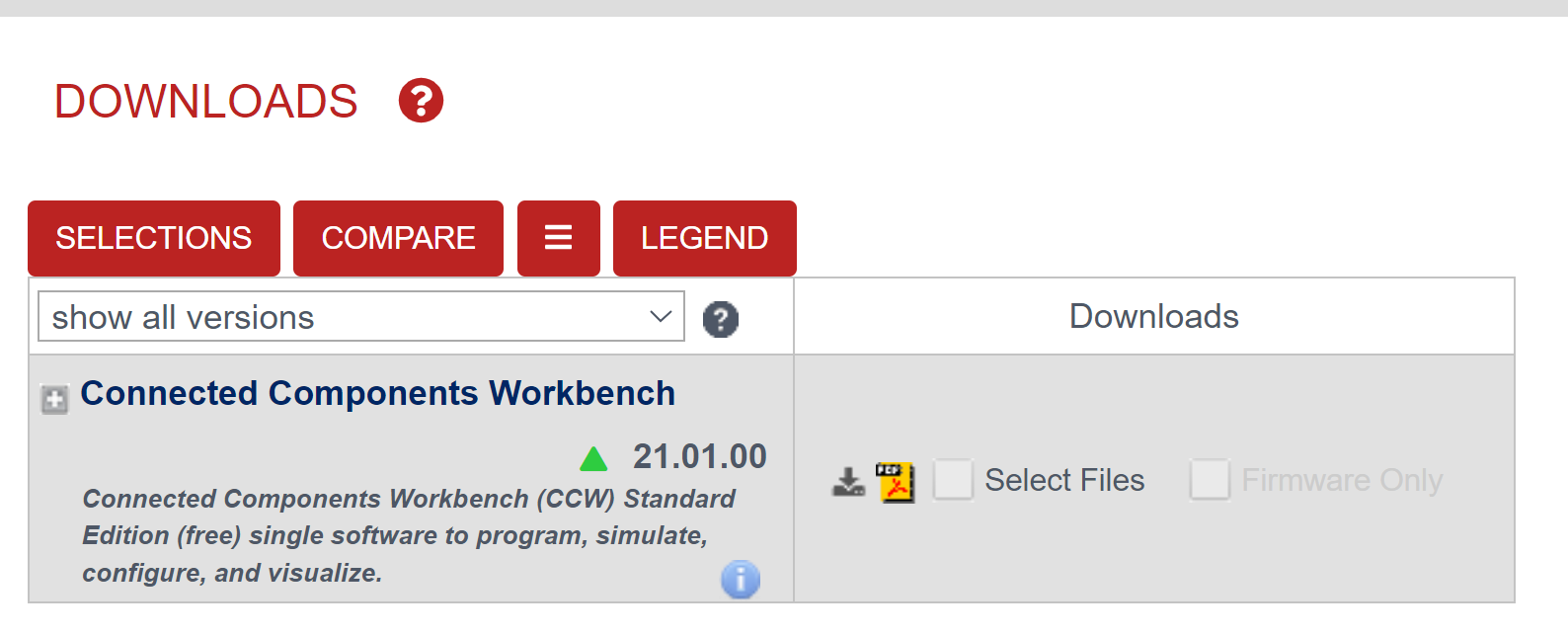

CCWの最新バージョンが表示されます。

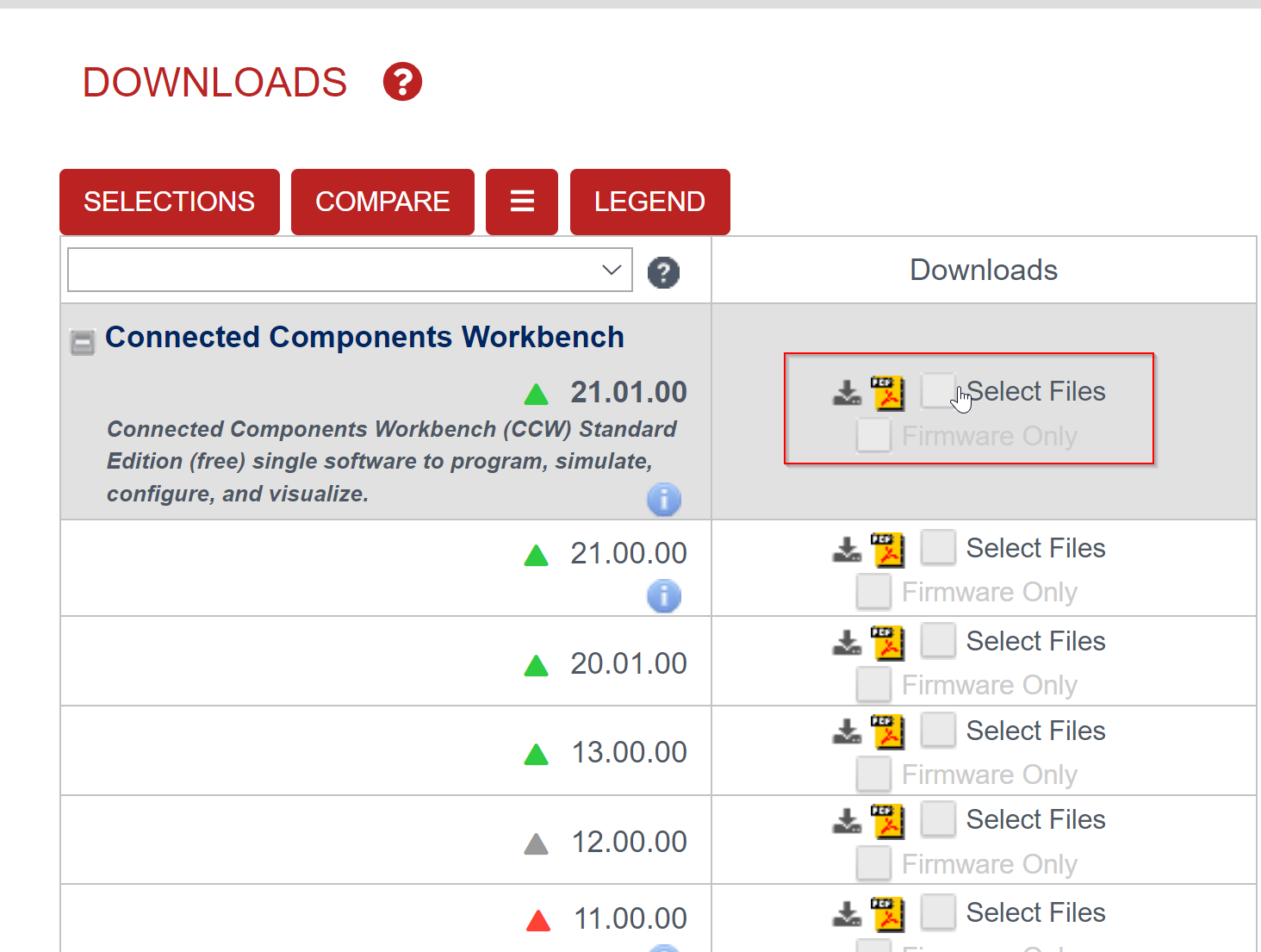

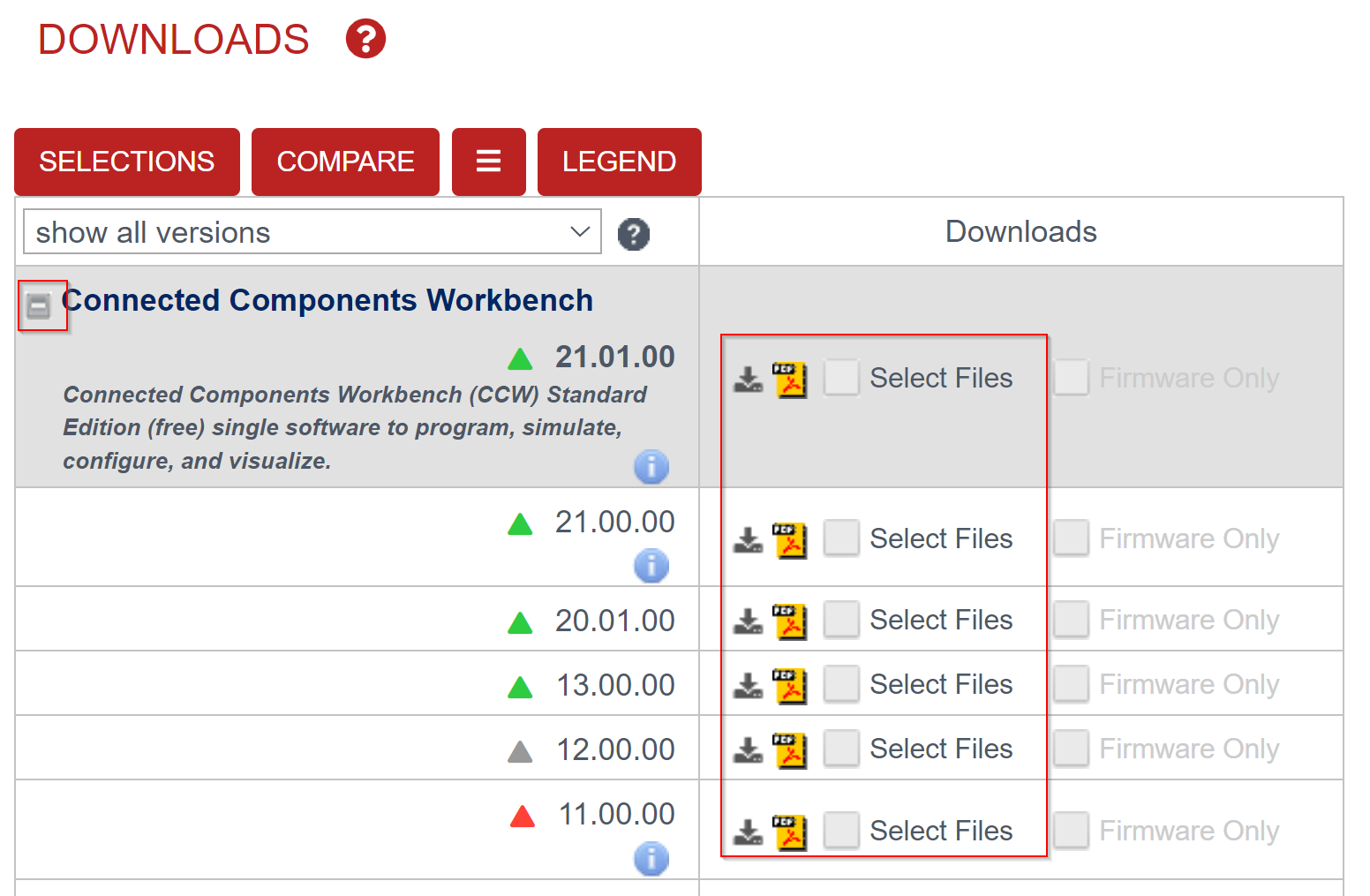

最新バージョンの他にも昔のツールもダウンロードできます。

Downloadしたいバージョンに”Select Files”をクリックしましょう。

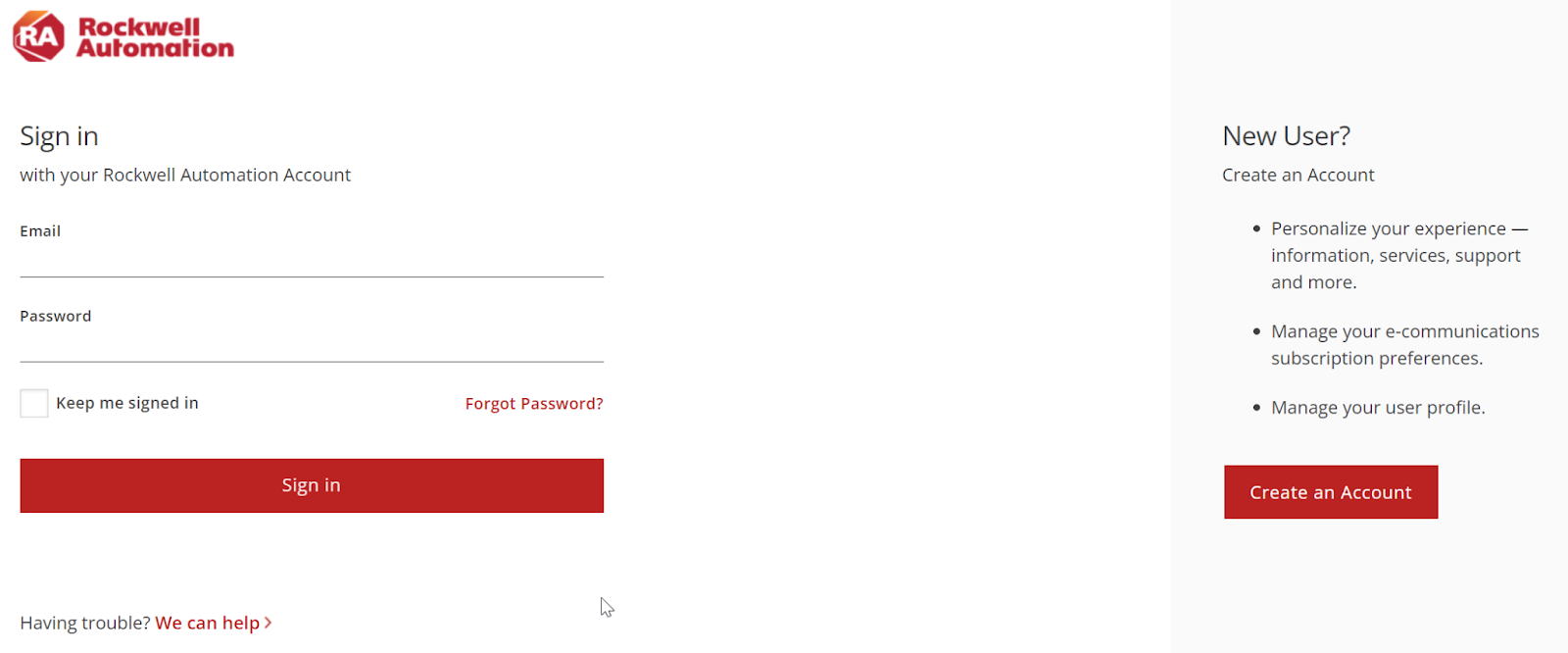

User login画面に変わり、UserName/PasswordをLoginしましょう。

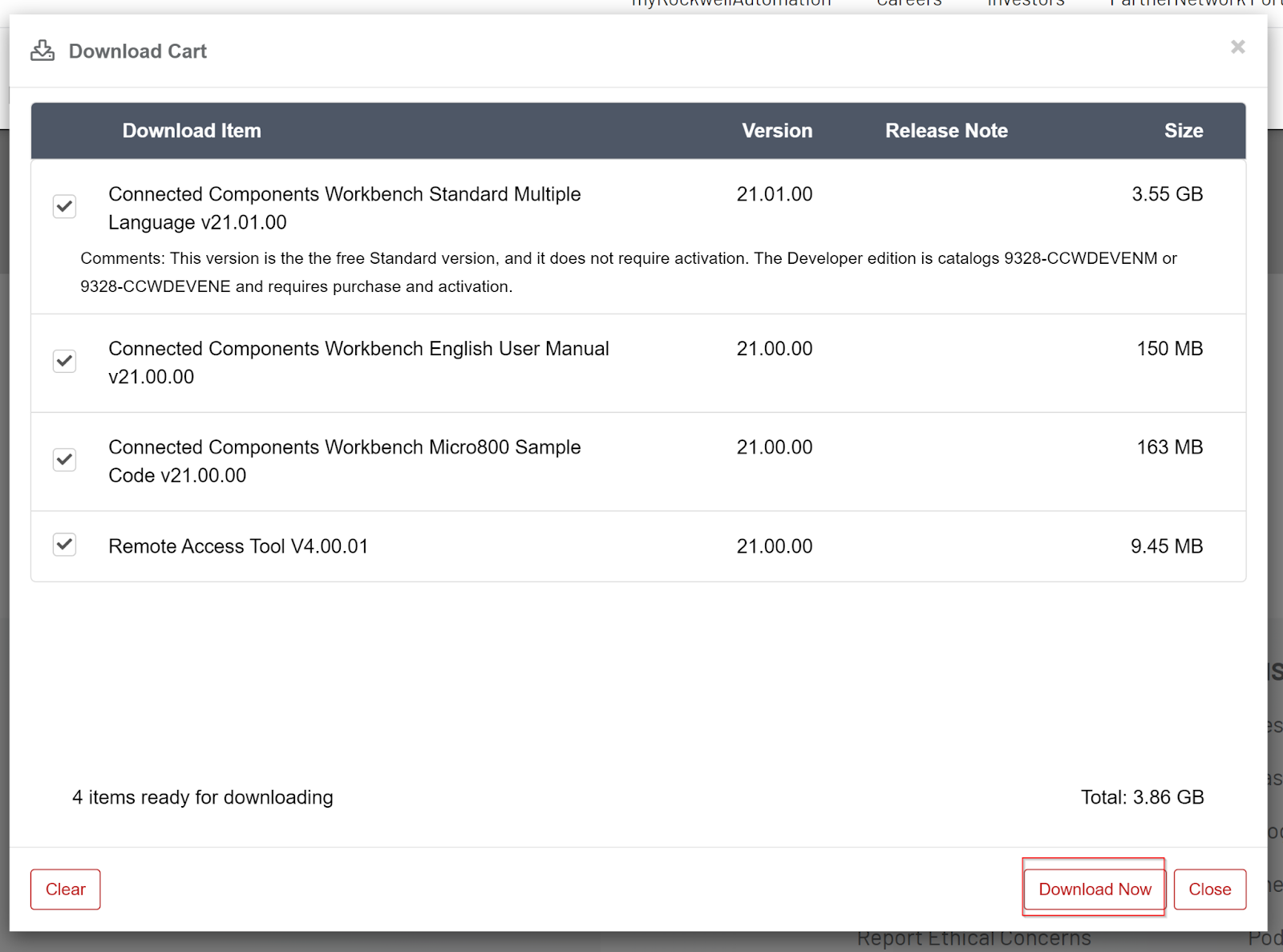

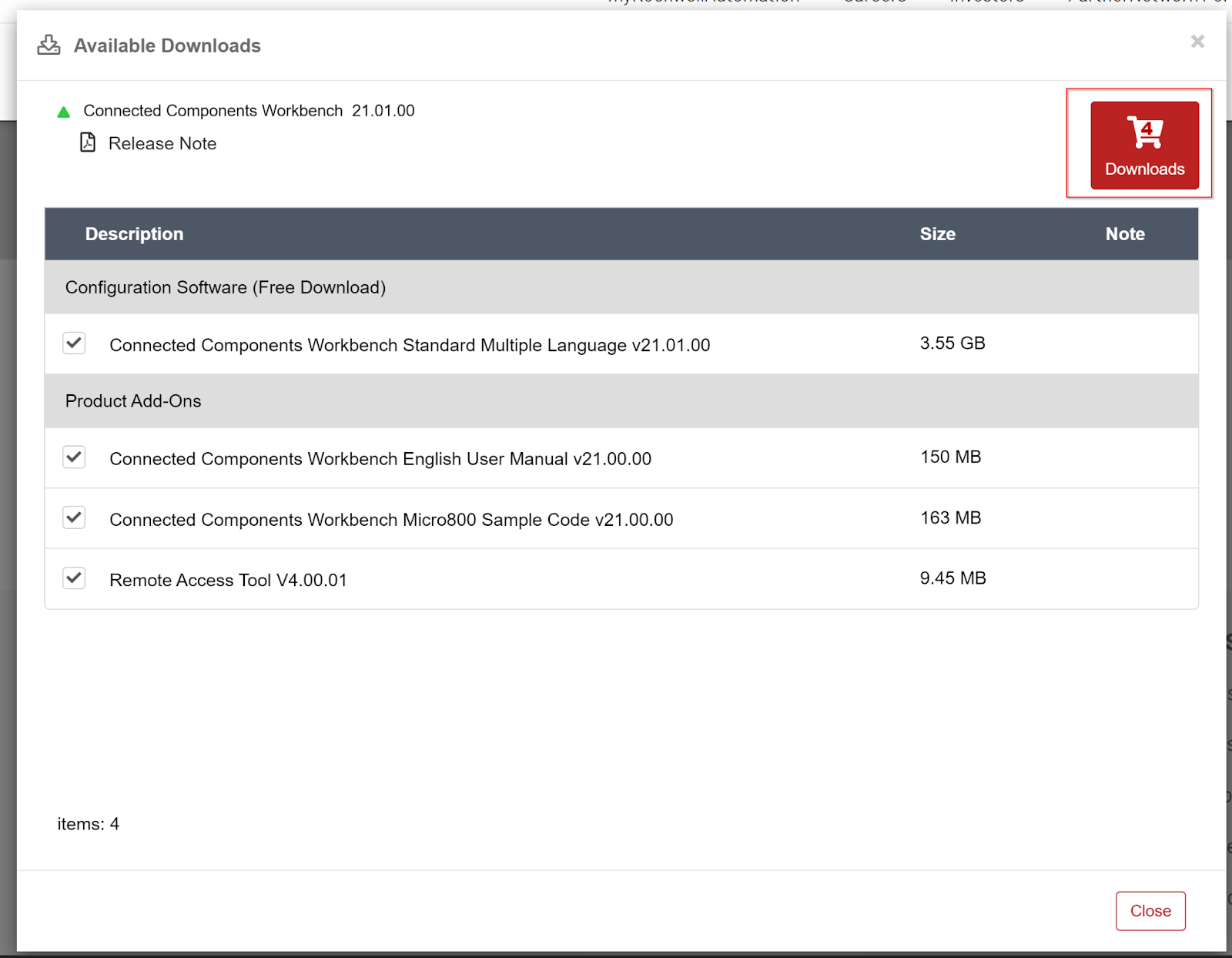

すべてのFileを選択し、Downloadsボタンをクリックします。

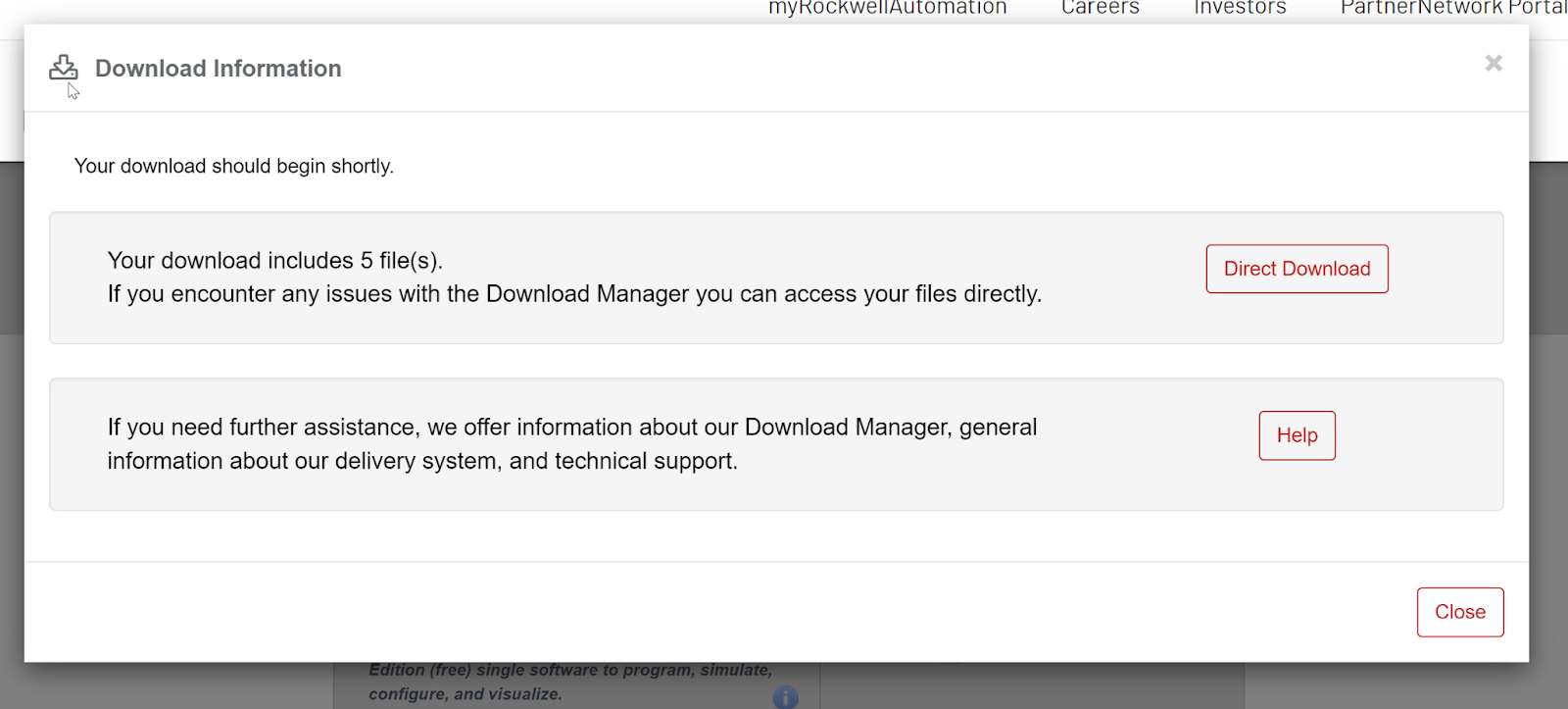

Downd Nowをクリックし、セットアップをDownloadしましょう。

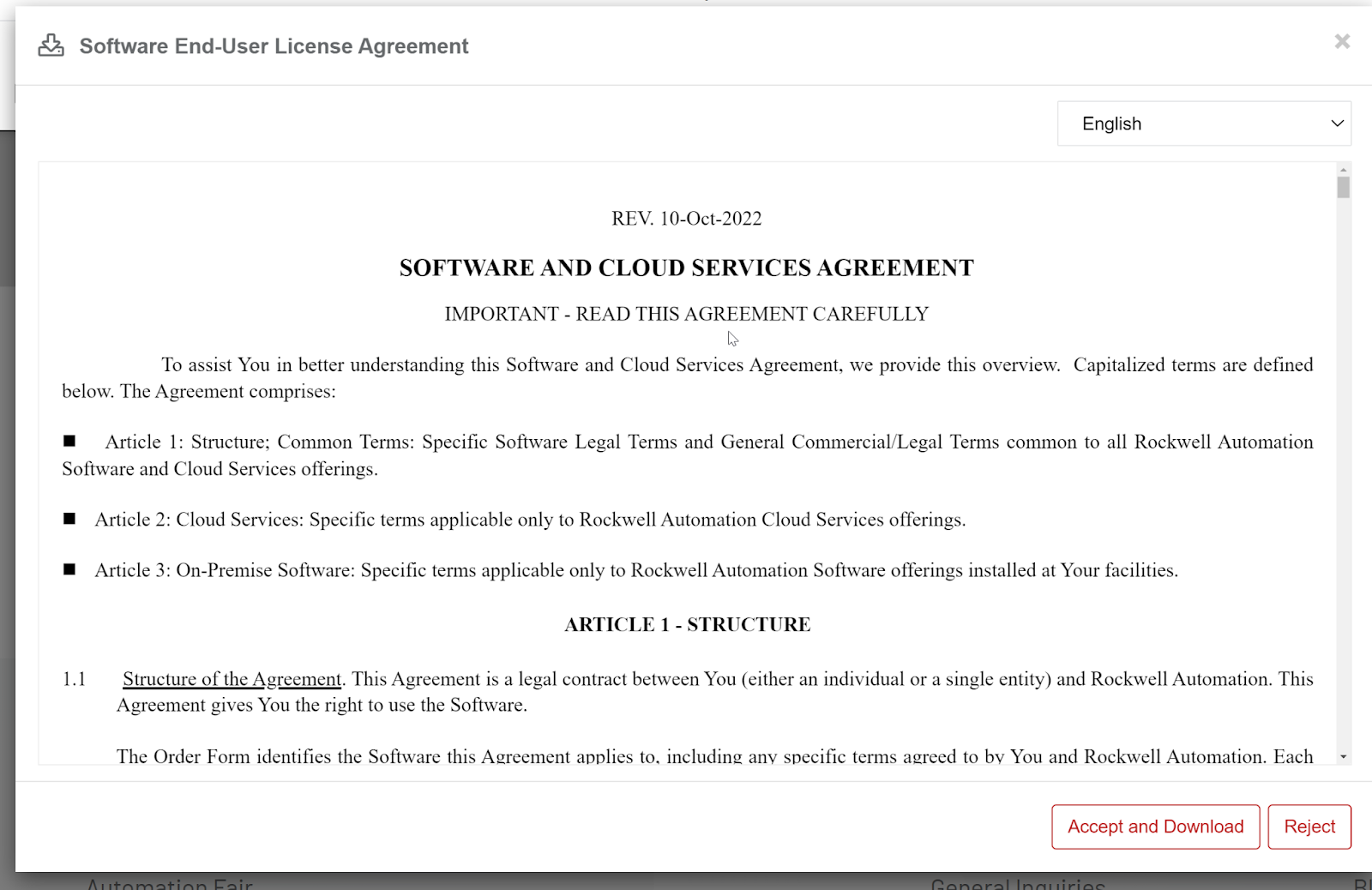

ライセンスを同意します。

Downloadを始めましょう。

Installation

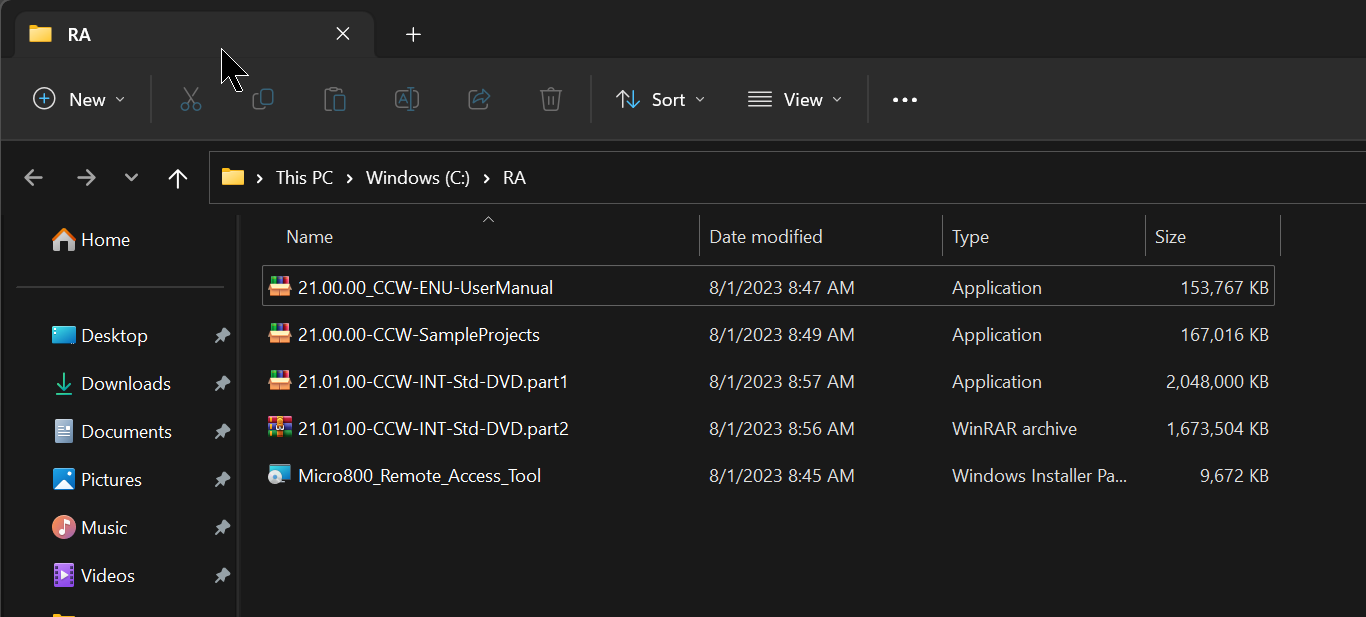

C:/RAのFolderが作成され、中にCCWのインストールFileが格納されています。

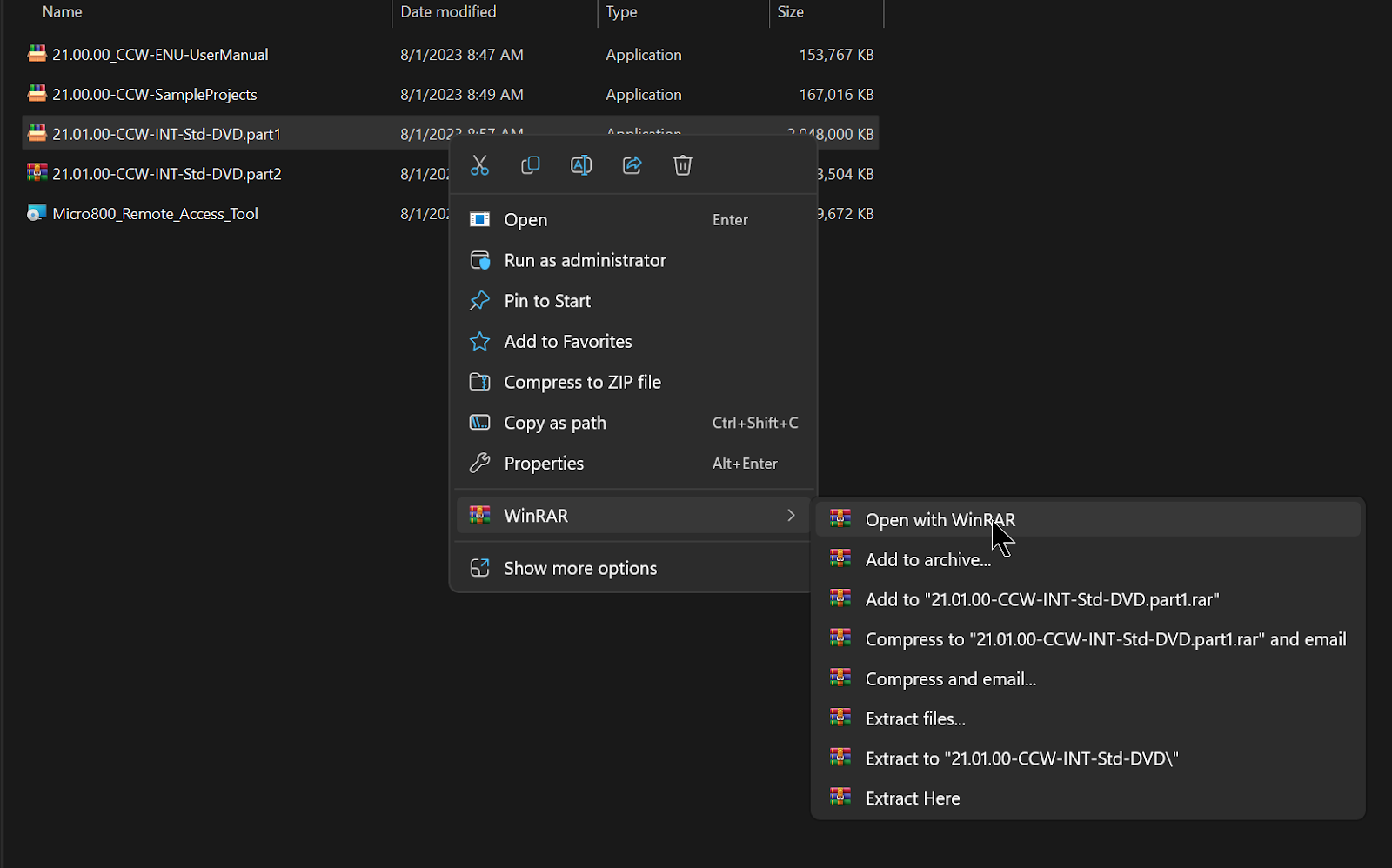

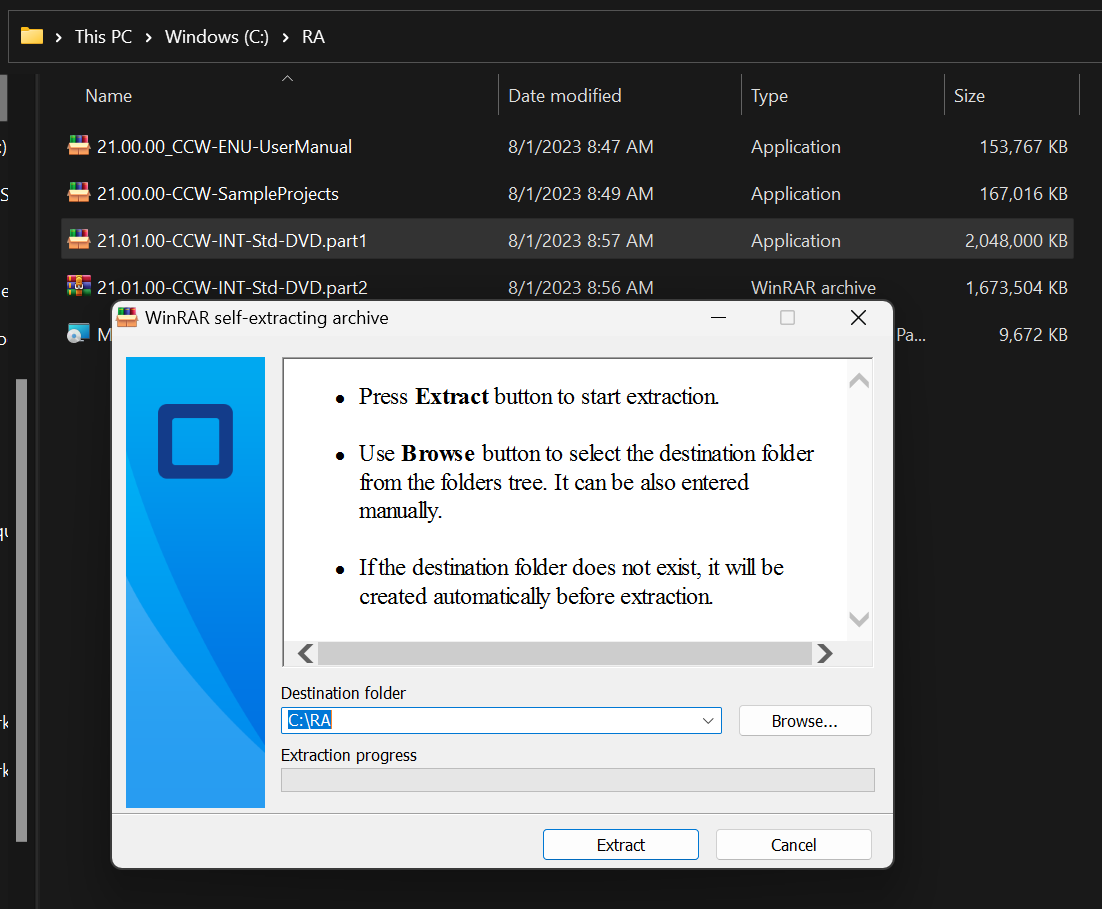

DVD.part1を解凍します。

Fileの解凍先を設定しましょう。

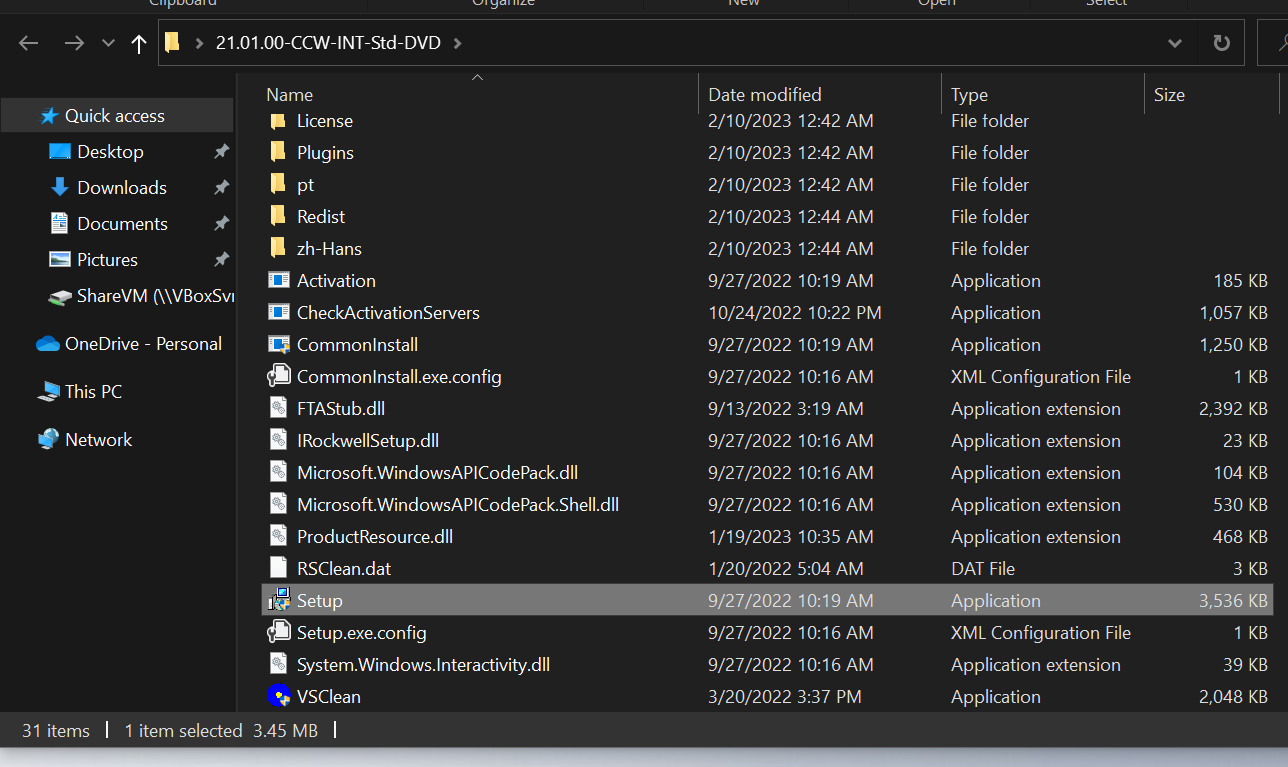

よし、CCWに必要なSetup Fileがすべて解凍され、Setup をダブルクリックしてください。

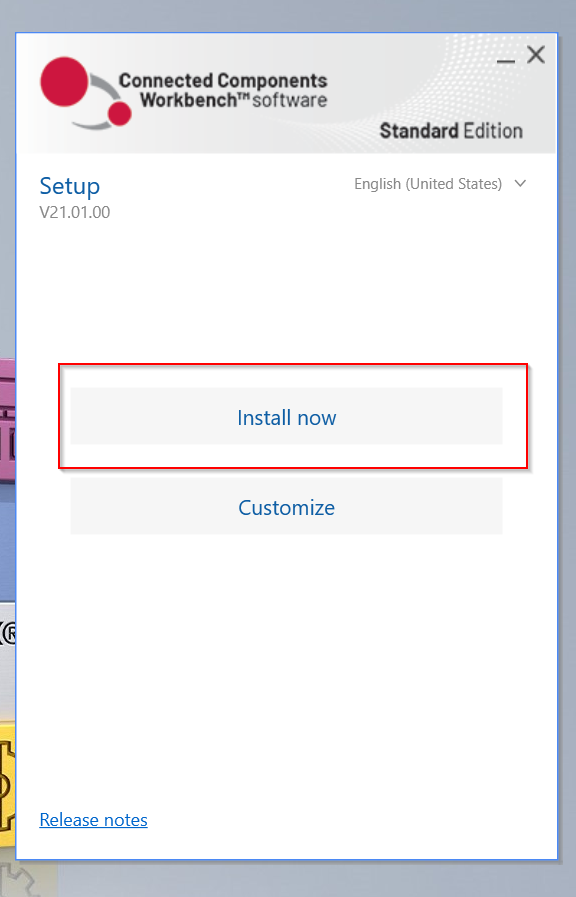

CCWのSetup画面が表示され、Install nowをクリックしましょう。

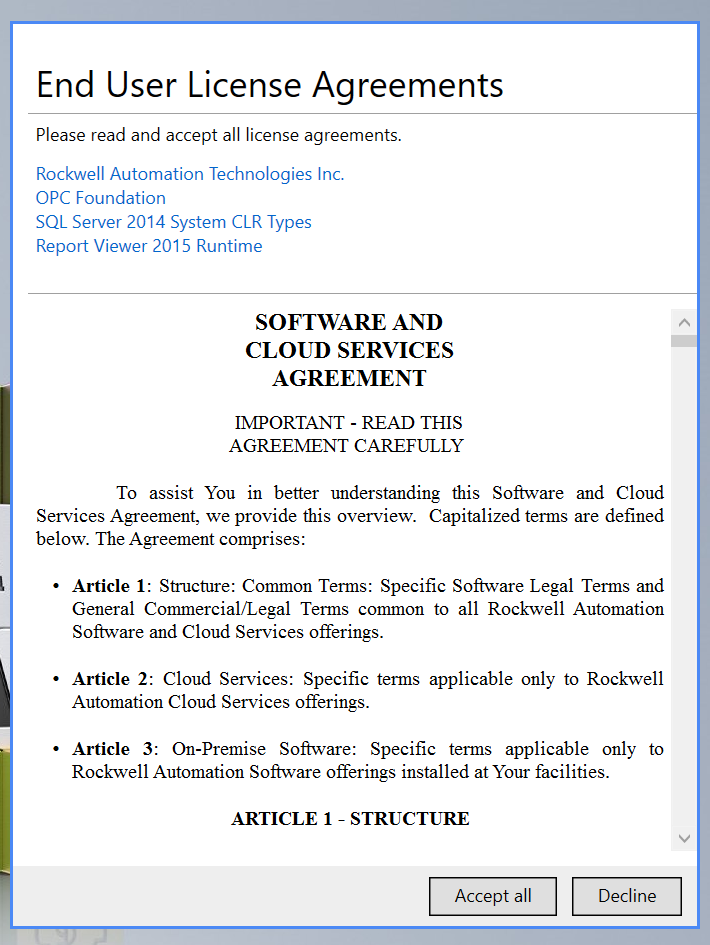

ライセンスを同意します。

しばらく待ってください…

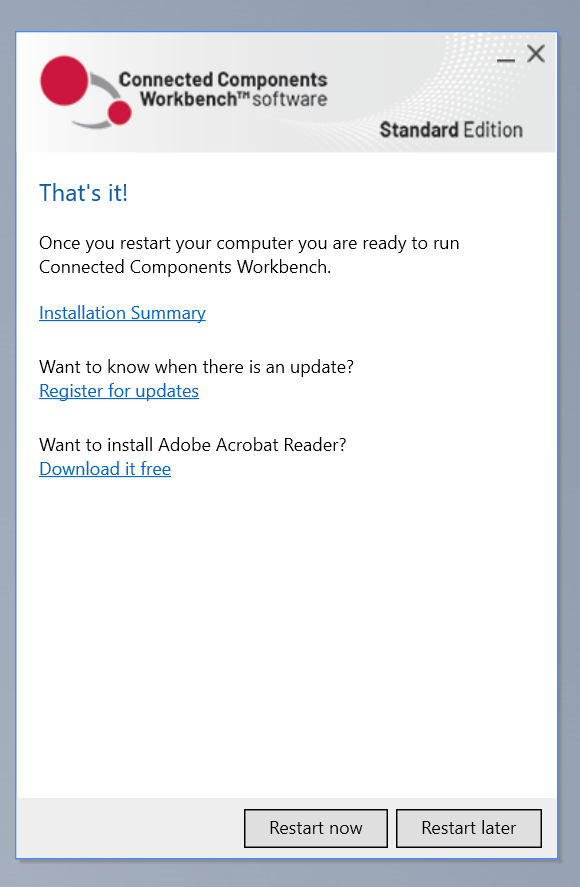

Done!

Start up Application!

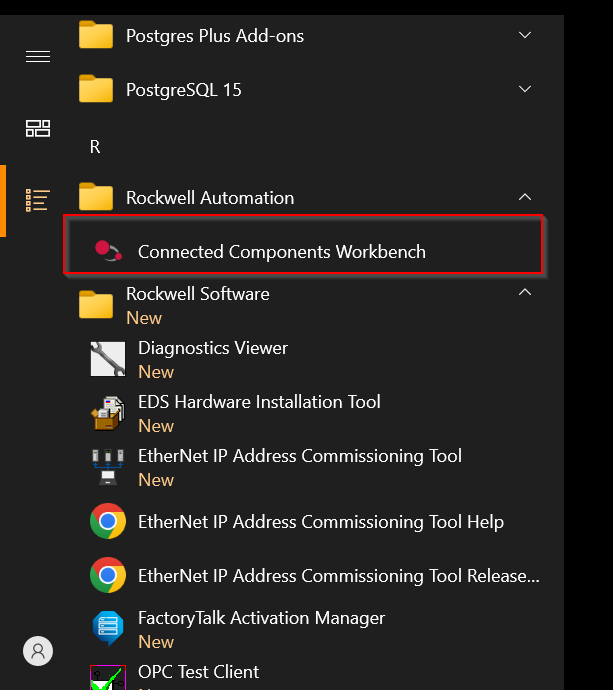

CCWアプリケーションを起動しましょう。

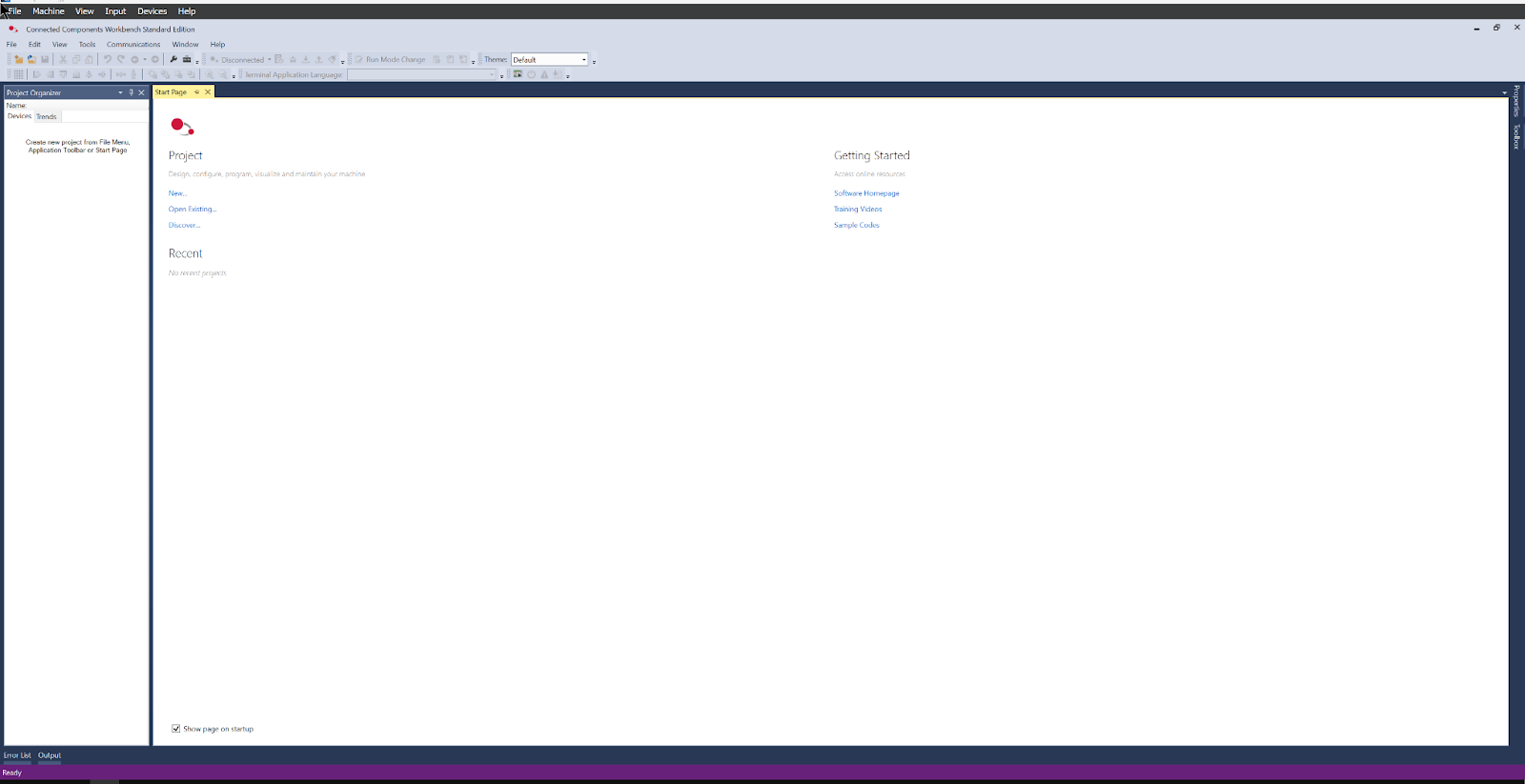

よし、CCWも無事に起動しました。

Configure Drivers

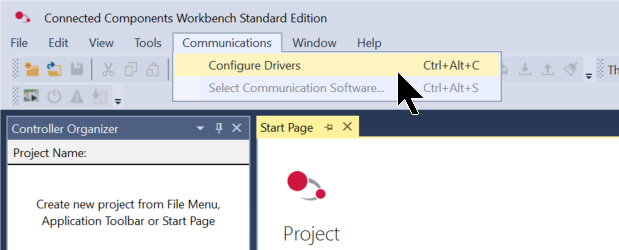

CPUもしくはSimulatorと通信するDriverを設定するため、Communications>Configure Driversをクリックします。

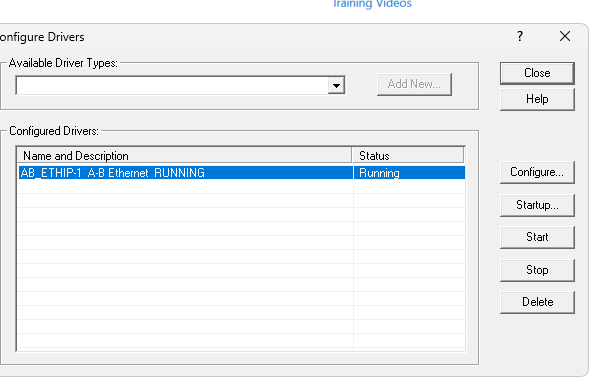

Configure Driverの設定画面が表示され、Configureボタンをクリックし、通信Driverを設定しましょう。

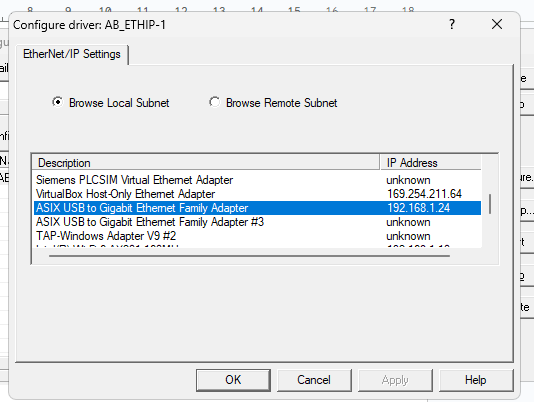

CPUと接続するEthernet Driverを選択しましょう。

Launch the Micro800 Simulator

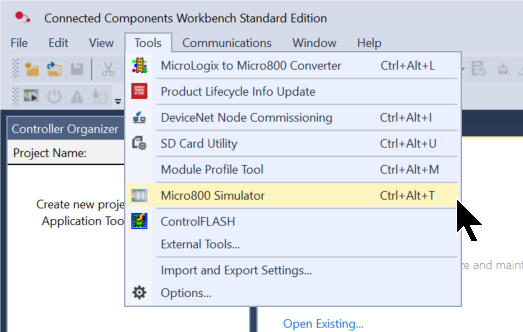

次はMicro800のシミュレーターを起動するため、Tools>Micro800 Simulatorをクリックします。

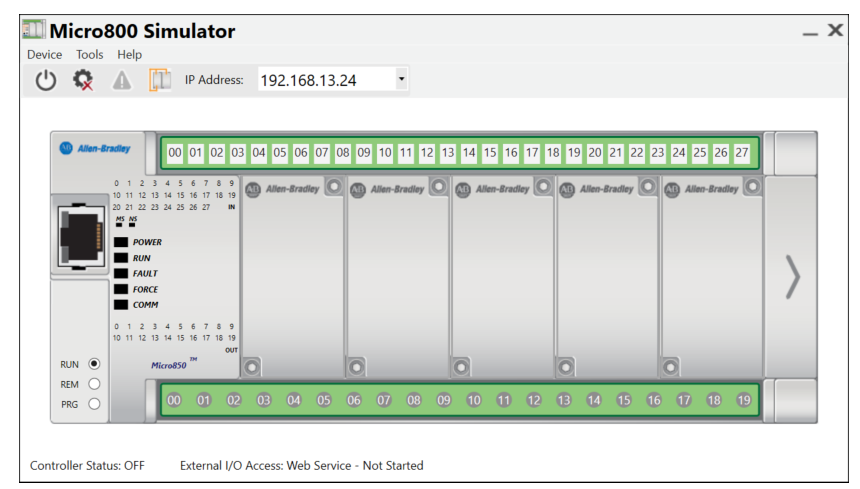

Done!

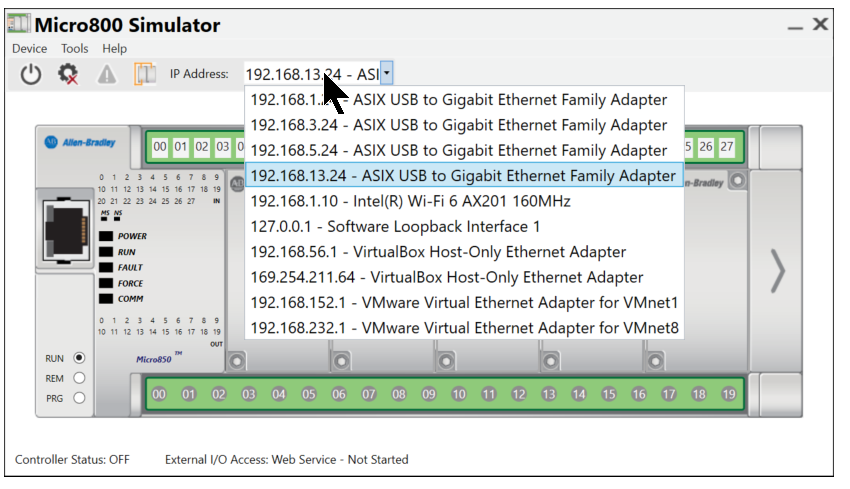

Drop-ListからSimulatorを使用するEthernet Driverを設定してください。

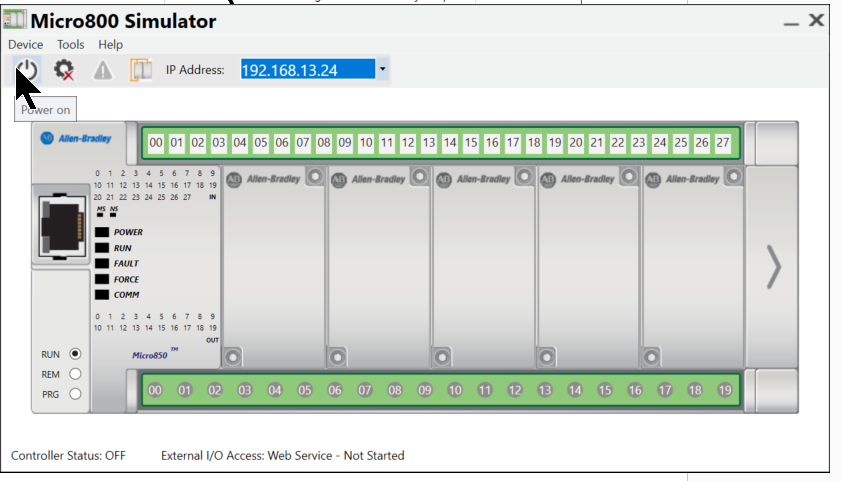

Power ONをクリックしMico800 SimulatorをStartします。

よし、Mico800 Simulatorが起動しました。

Discover

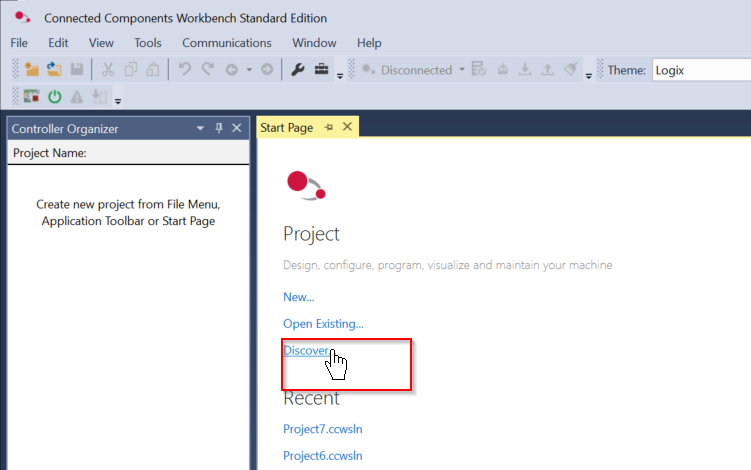

最後はCCWツールからMico800 Simulatorを検索します。Start Page>Discoverをクリックします。

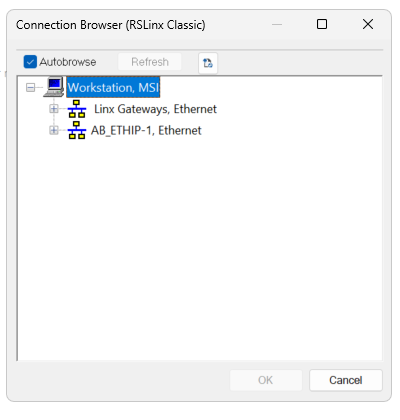

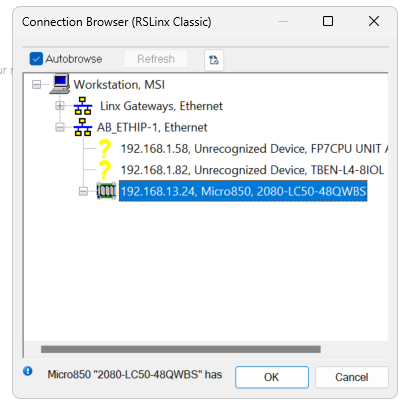

Connection Browser画面が表示されます。

先程設定したCommunication Driverから展開したら、いま稼働中のMicro800 Simulatorを選び>OKでSimulatorと接続します。

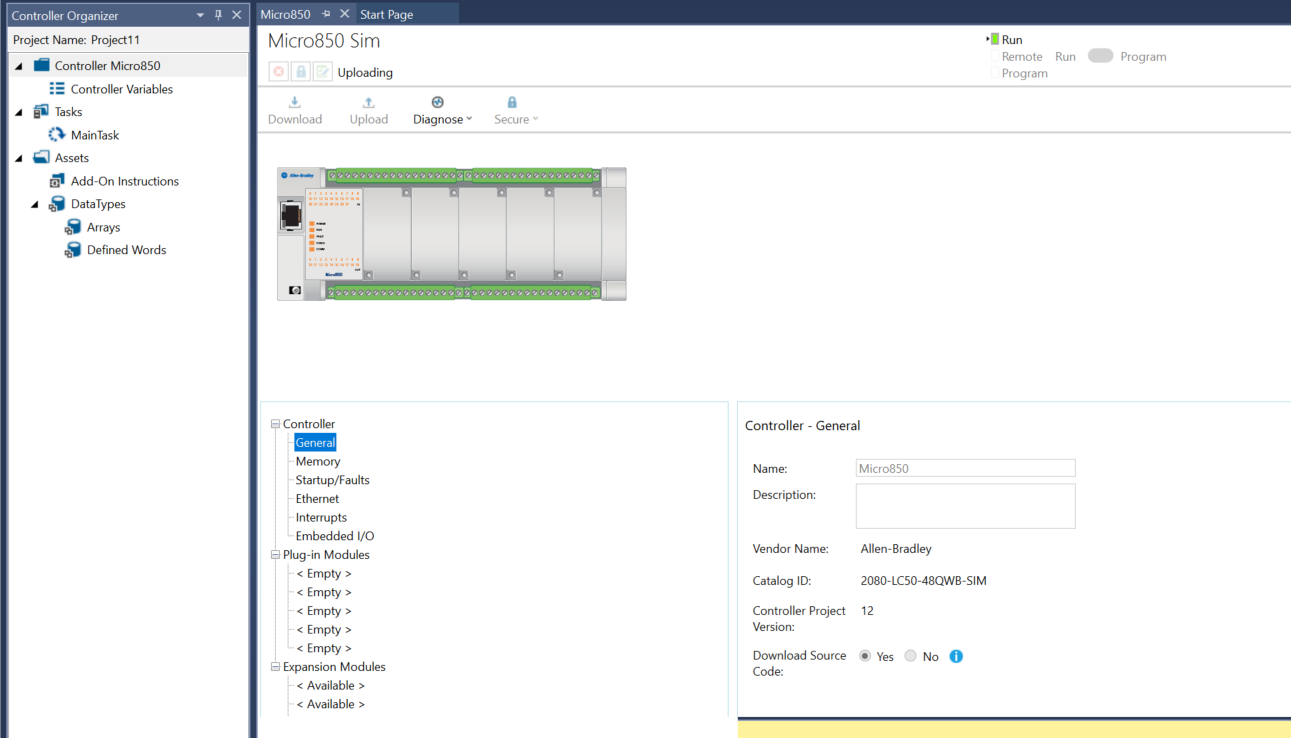

Done!!

Simulator Mode

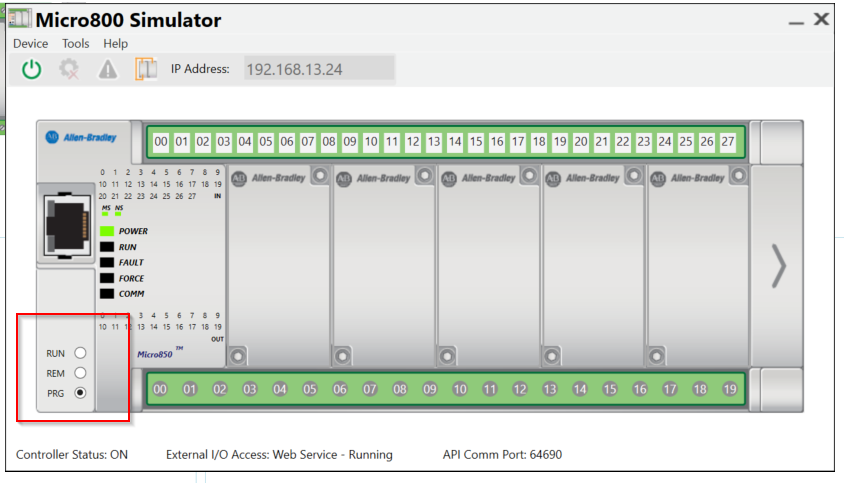

そして、Micro800 SimulatorにRUN/REM/PRGのRadioボタンがあって、CPUの運転モードを変更できます。
