この記事ではRoboDKのCurves Pathの線 表示調整のメモになります。

RoboDKプロジェクトで生成されたPathは黒線として表示されていますが、実際は太さなどの細かい設定ができます。

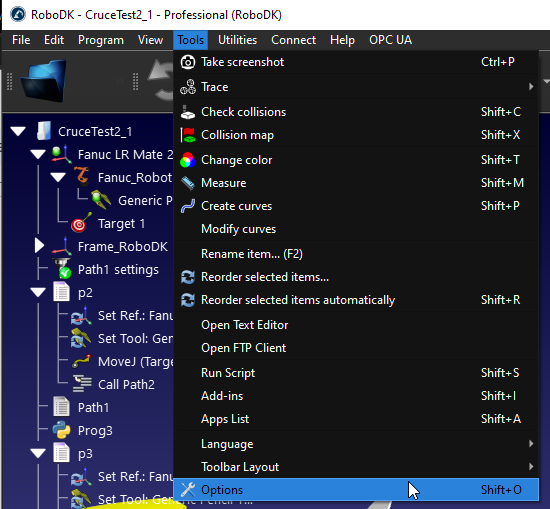

Tools>Optionsします。

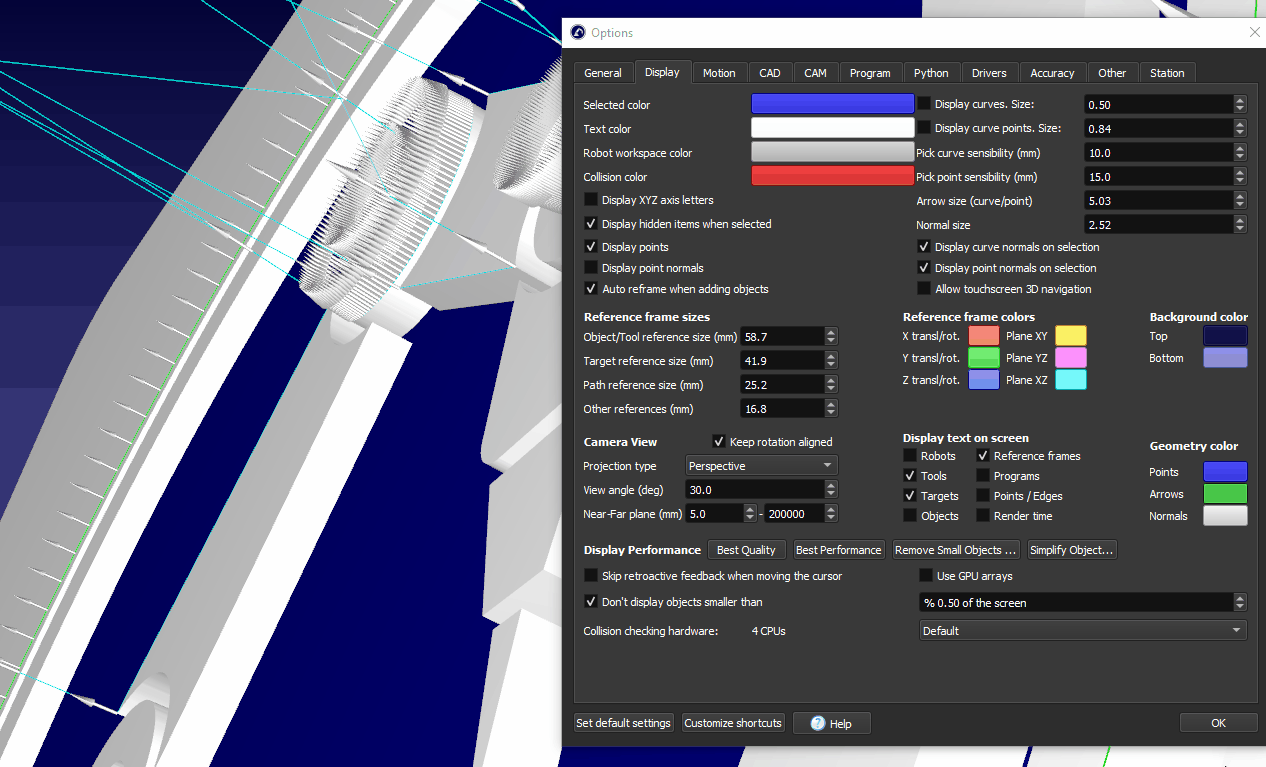

DisplayのTab開くとDisplay のTab開くと、

• Display curves. Size
• Display curve points. Size

の2つOptionsがあります。

Display curves. Size

実際RoboDKのソフトウェアには白い矢印などでCurve Pathの方向などが表示されています。

Display curve points. SizeのCheckboxを入れるとCurve Pathに黒い線が表示するようになります。

サイズを調整すれば線の太さを設定できます。

Display curve points. Size

Display curve points. SizeのCheckboxを入れるとCurveの ポイントも表示できるようになります。

そして大きさにも調整できます。
