PLCNEXT#Communicate with Beckhoff/Siemens as a Profinet Devices

この記事ではPLCNEXT Controller AXC-F-2152をProfinet通信する設定などについて書いています。AXC-F-2152はProfinet IO Devicesで上位がSiemens S7-1200 ControllerのCaseとTwinCAT TF6721のControllerのCaseになります。

よろしくお願いします。

*注意するのは現在 AXC-F-2152が固定で512BytesのIn/Outputになっていることです。


Reference Link

TwinCAT

Beckhoff#TwinCAT3 TF6271 Profinet RT Controller立ち上げよう

Codesys

Codesys#Profinet IOControllerする

PLCNEXT

http://soup01.com/ja/category/plcnext/

Download GSD File

下記のLinkにアクセスします。

https://www.phoenixcontact.com/en-us/products/controller-axc-f-2152-2404267

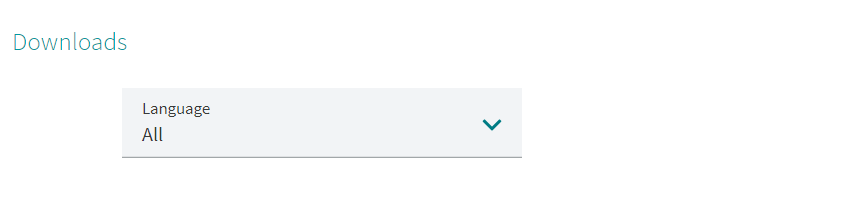

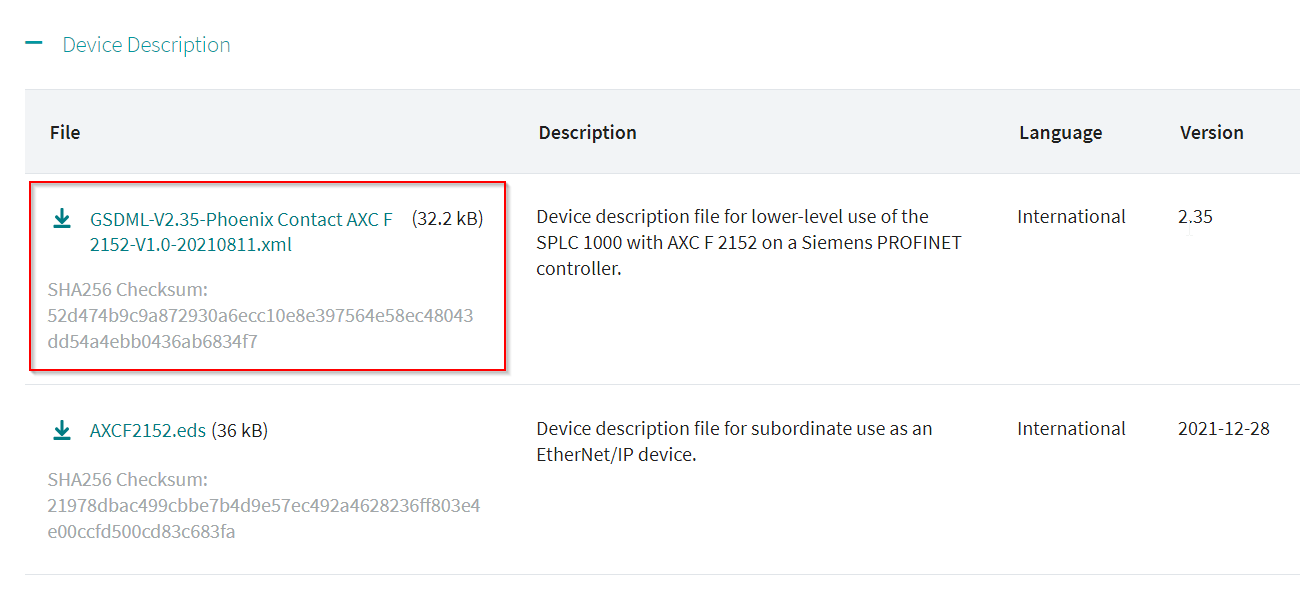

Device DescriptionのところでGSDML Fileをダウンロードできます。

Softwareライセンスに同意し>Downloadします。

このようなGSDLMLがDownloadされます。

PLCNEXT Side

Profinet Variables

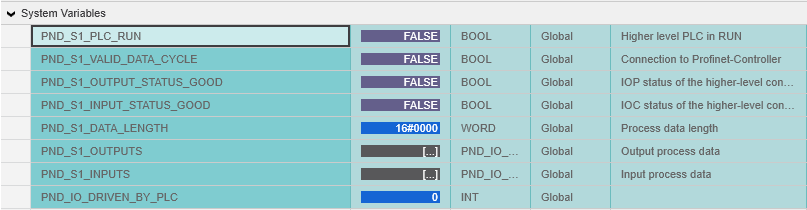

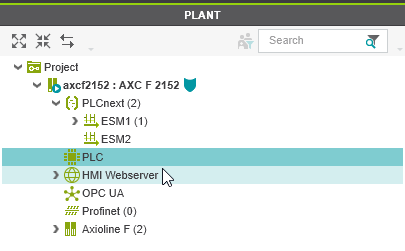

AXC-F-2152 ControllerではProfinetネットワーク状態を表示する変数があります。

PNDのDはDevicesです。

LIST

PND_S1_PLC_RUNBOOLProfinet上位Controllerの現在Statusです。
1=上位 ControllerがRun状態(PND_S1_VALID_DATA_CYCLEがTrueの前提状態)
PND_S1_VALID_DATA_CYCLEBOOLProfinet上位ControllerがPLCNEXT ControllerとProfinet ネットワーク接続状態です。1=Conectionがあり、なおかつデータ交換してる
PND_S1_OUTPUT_STATUS_GOODBOOLProfinet上位Controllerと交換してるInputデータが有効かどうかを示しています。1=Data有効です。
PND_S1_INPUT_STATUS_GOODBOOLProfinet上位Controllerと交換してOutputデータが有効かどうかを示しています。1=Data有効です。
PND_S1_DATA_LENGTHWORDPROFINETデータ交換SIZEです。
PND_S1_OUTPUTSPND_IO_512PLCNEXTのProfinet Outputデータエリア
PND_S1_INPUTSPND_IO_512PLCNEXTのProfinet Inputデータエリア
PND_IO_DRIVEN_BYPLCINTredundancyのProfinet Controller 数です。
0=None
1=Profinet Controller A
2=Profinet Controller B

Test Program

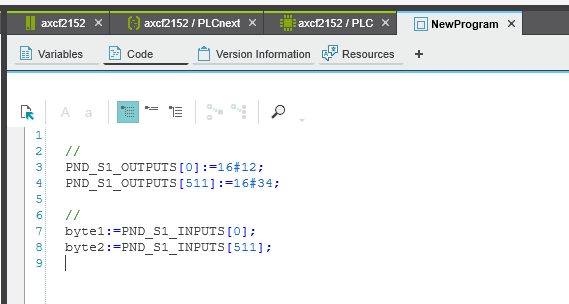

0番目と511番目のデータに与えを書き込むのプログラムです。

Play with Siemens 

Import GSDML

まずTIAを起動し、PLCNEXTのGSDML FileをImportします。

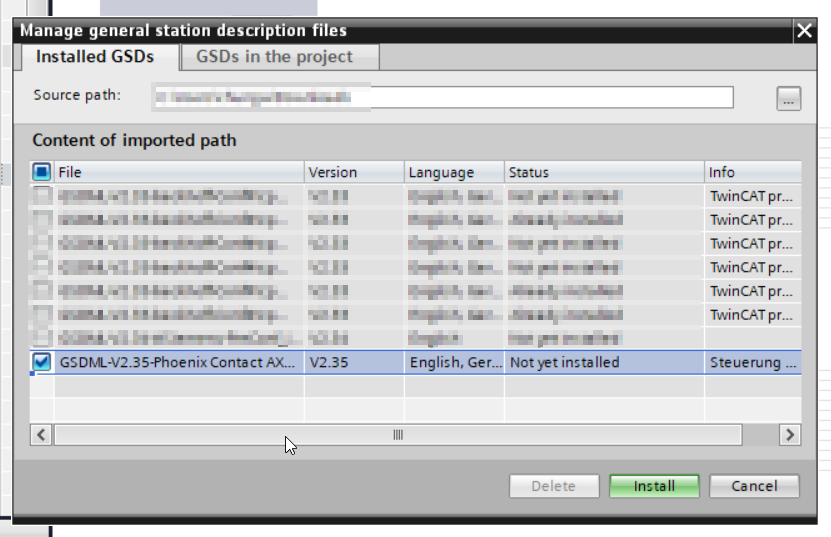

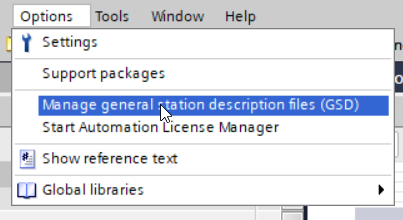

Options>Manage general station description files(GDS)します。

Source Pathのところで…のたんをクリックします。

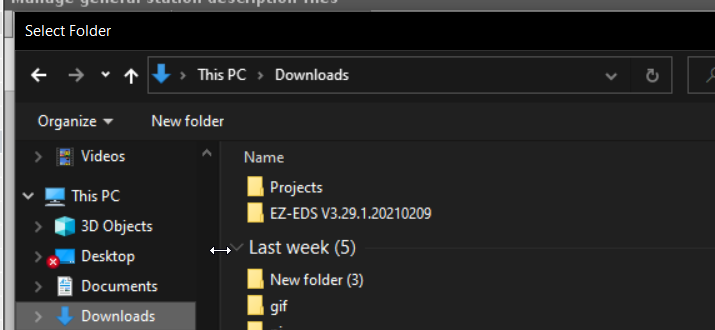

GSDFILEにあるDirectoyを選択します。

PLCNEXTのGSD Filesが検索されます。

Checkbox入れ>Installします。

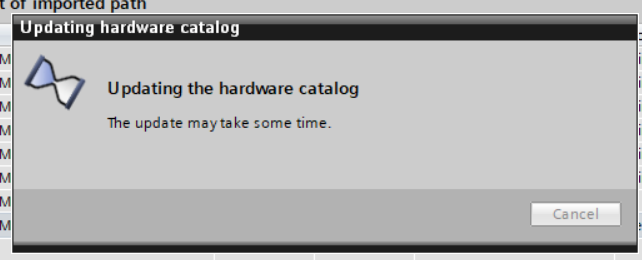

しばらく待ちます…

よし、OKです。

Hardware catalogがUpdateします。

Profinet Network Configuration

次はProfinet Networkを設定します。

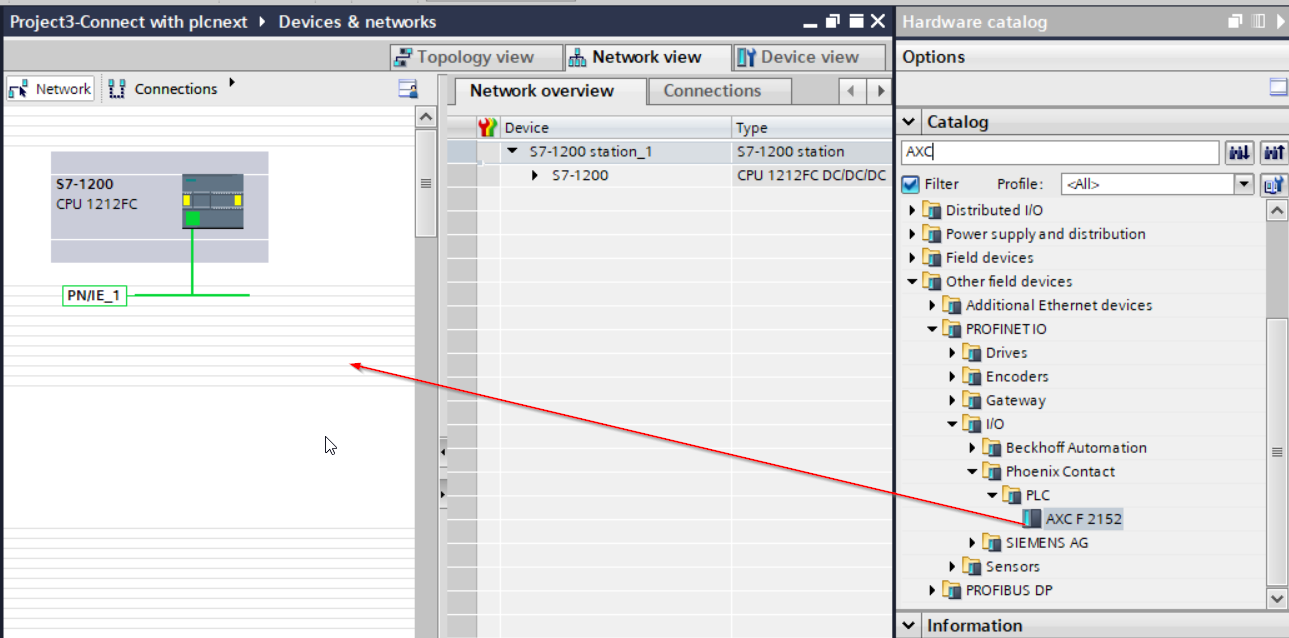

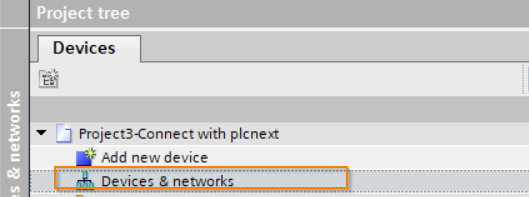

TIAでDevices&Networksをクリックします。

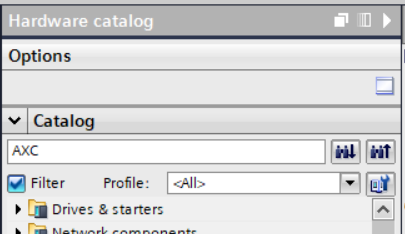

右にあるHardware catalogからAXCを検索します。

先ImportされたAXC F 2152が見えるはずです。

そのAXC F 2152を選択したまま左にDropします。

PLCNEXTのAXC F Controllerが追加されました。

Assign to Siemens Controller

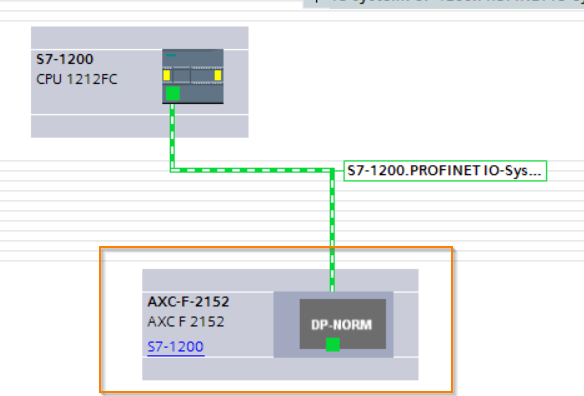

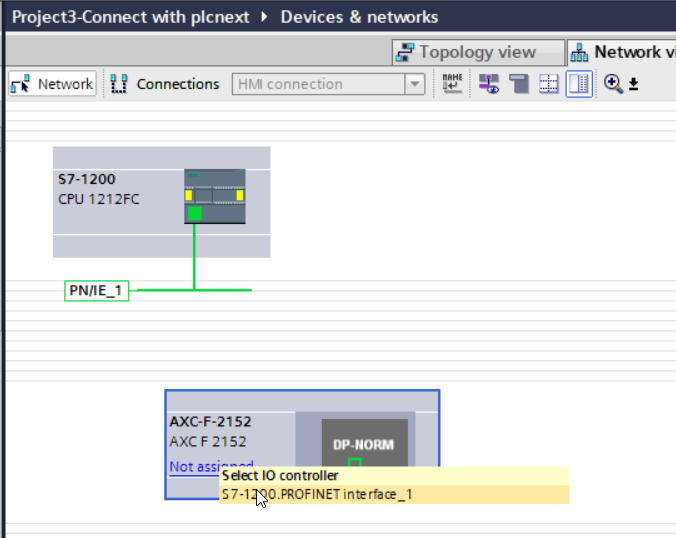

先ほど追加したAXC-F-2152にある”Not assigned”をクリックし>Profinet Networkを選択します。

これでOK。

Search the Profinet devices

もし複数のAXC F Controllerがあれば、確認する方法がいっぱいあります。

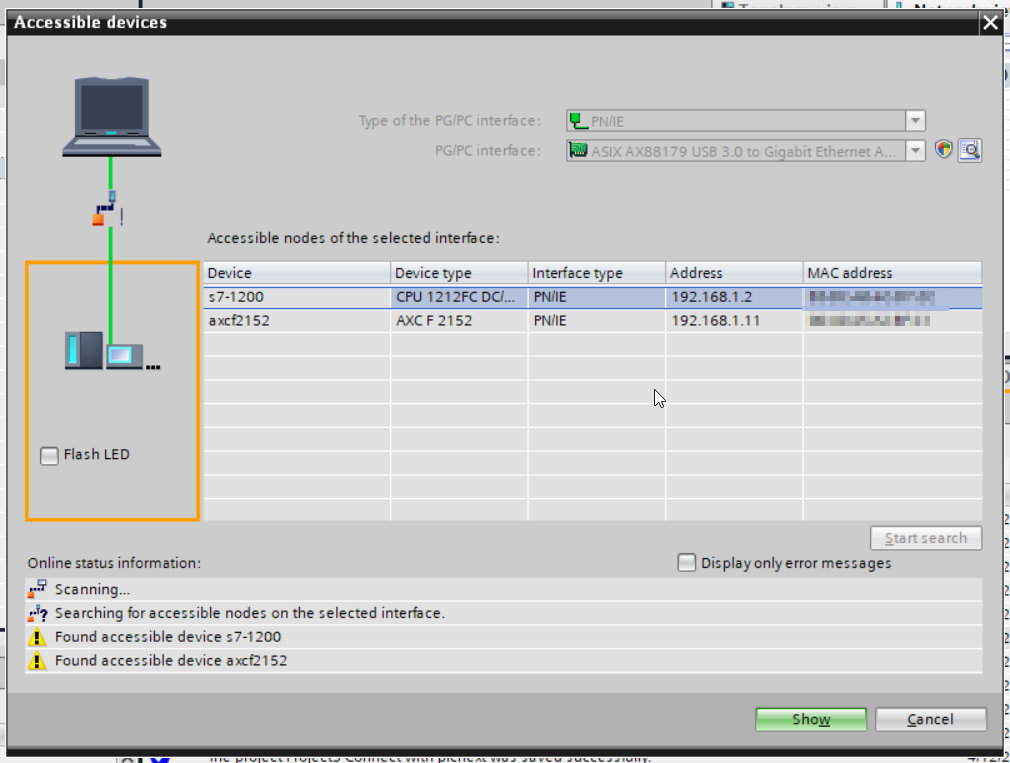

その一つはaccessible devicesです。

PG/PC Interfaceを選び>Start serachします。

Profinet Network上のDevicesを検索し一覧できますので。

Device Settings

次はは先AssginしたProfinet devicesをクリックします。

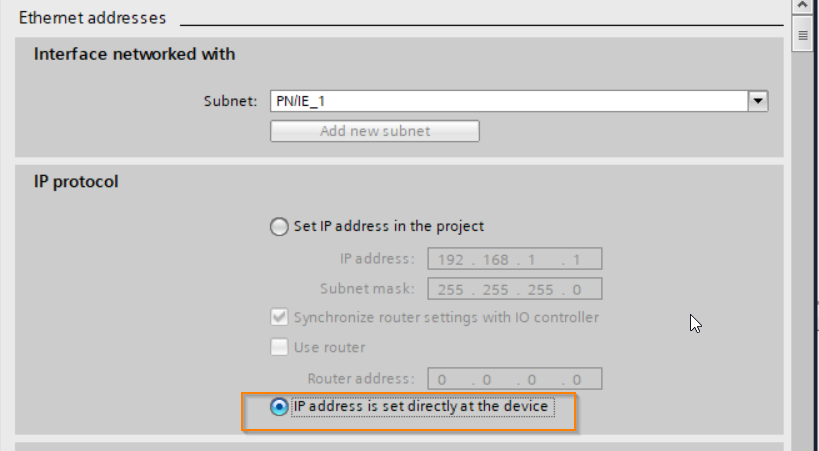

Property>PROFINET Interface[X1]>Ethernet addressに行きます。

IP Address is set Directly at the deviceのCheckboxを入れます。

S7-ControllerからPLCNEXTのIP変更させたくないので。

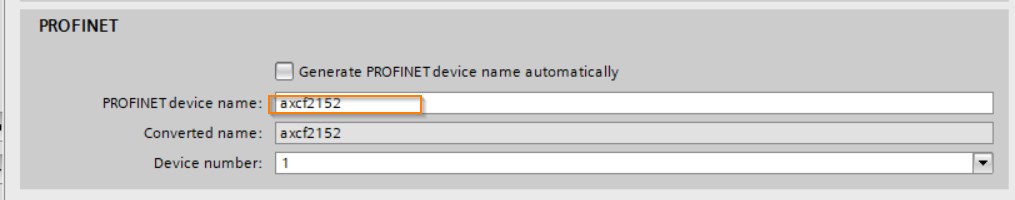

次はGeneratre PROFINET Device name automaticallyのCheckboxを外します。

 実機に合わせて設定しましょう。accessible devicesやPLC Engineering上でいまPLCNEXTのProfinet device名を確認できますので。

IO Numbers

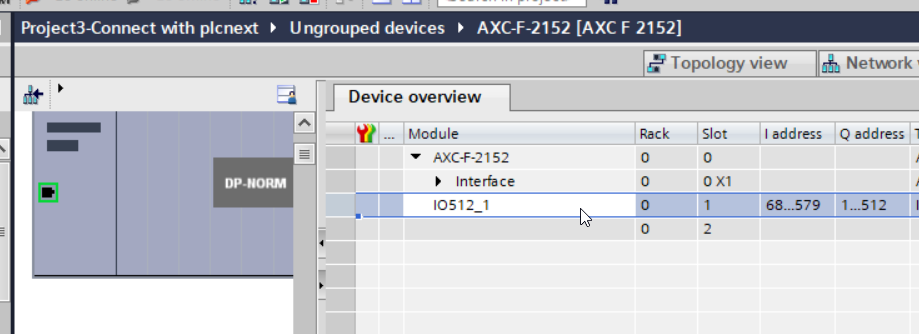

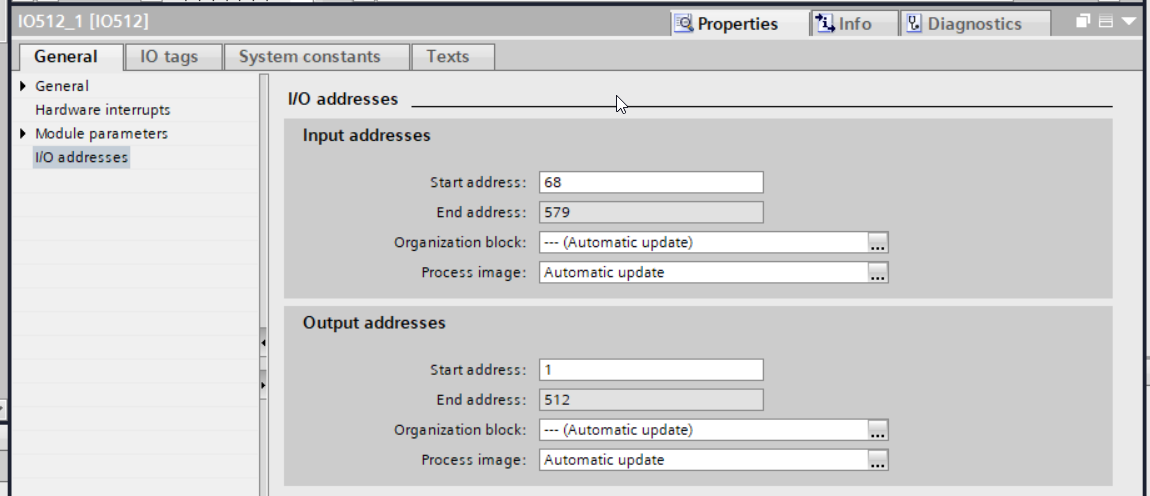

最後はIO番号ですね。Deviceをクリックし>Deview viewに切り替えます。そしてDeviceを選択します。

IO addressのところでIO番号変更が可能です。

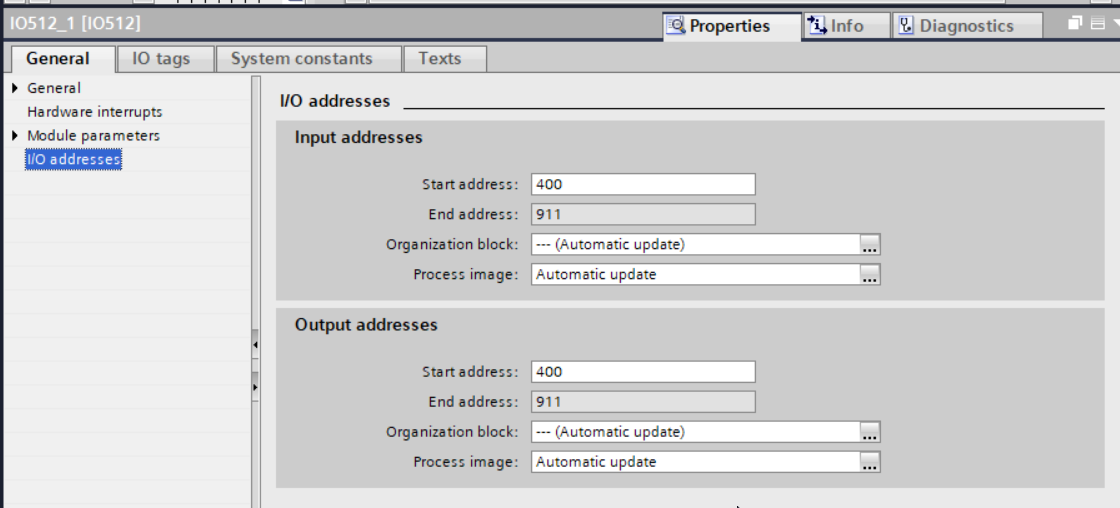

ここでわかりやすいように、400から始まりとします。

これで準備OKです。

Test Program

Add Error OB

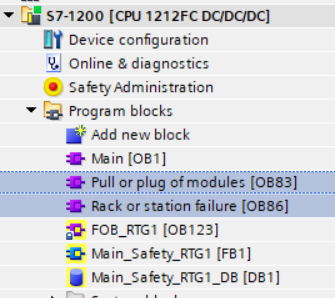

まずProfinet DeviceとConnectionないだけでCPUがStopになるのは嫌なので、Error OBを追加します。

Add Data type

次はデータ交換のためのData Typeを作成します

PLC data types>Add new data type.

User data typeの名前を入れてOKします。

中に長さ512のByte配列を定義します。

Define the tag

Data Type作成が終わったら次はIOのTag定義します。

PLCtags>Default tag tableをクリックします。

このようにInとOutを先追加されたData Typeを定義いし、AddressはIO番号合わせてください。

Test

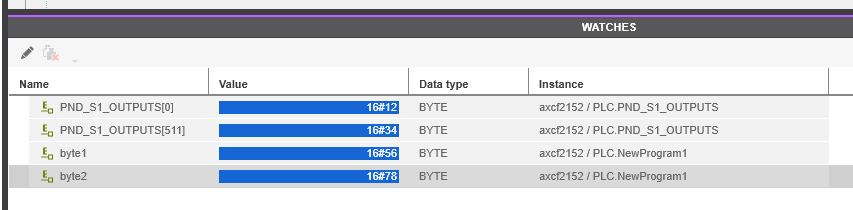

Variables

If OK

If Fault

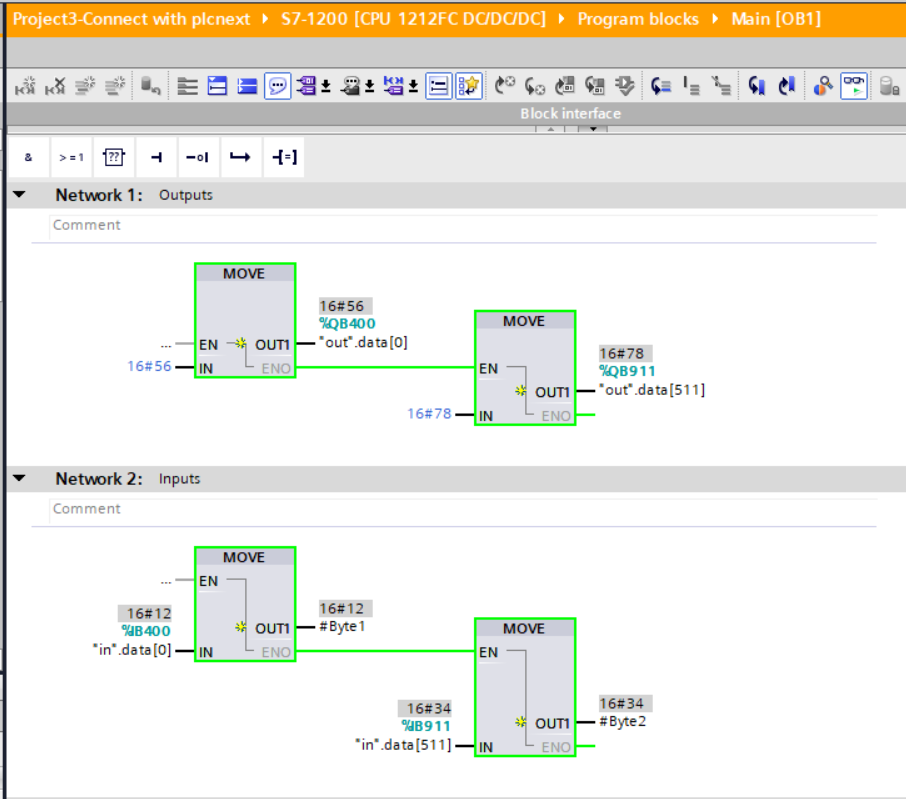

Result

Play with TwinCAT

Add Profinet IO Controller

まずProfinet IO Controllerを追加します。

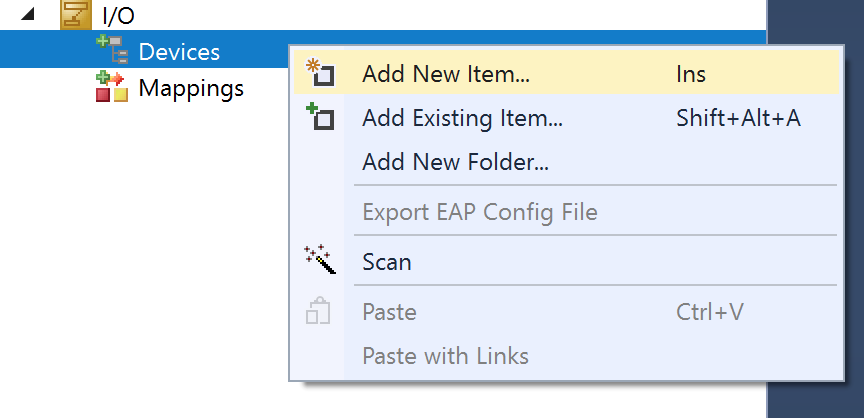

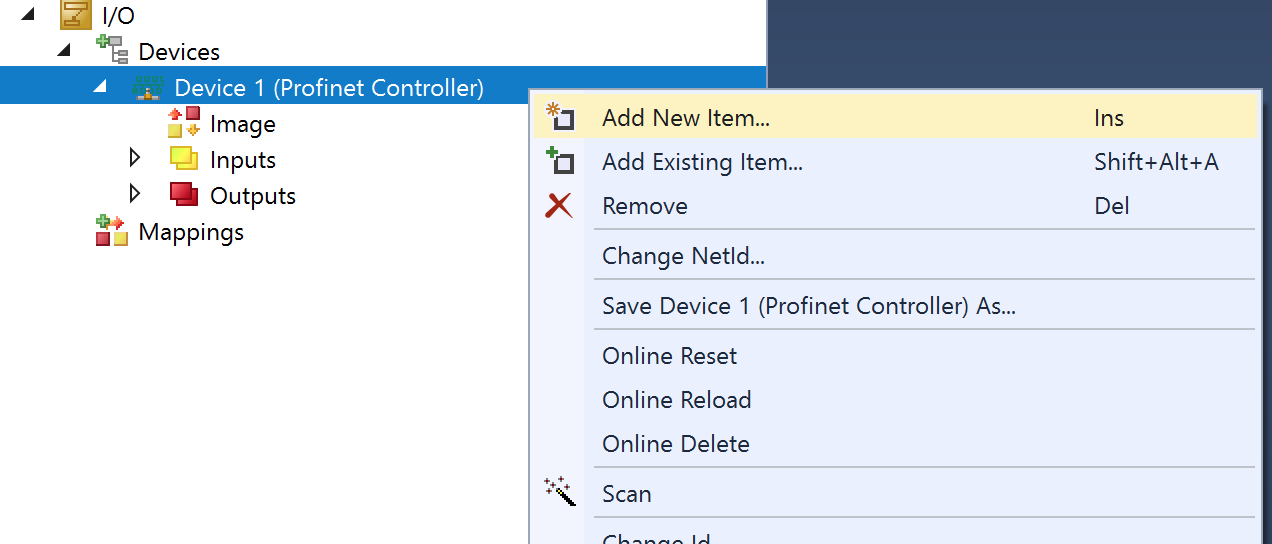

I/O>Devices>右クリック>Add New Itemします。

Profinet>Profinet I/O Controller(RT)を選択し>OKします。

Network Intefaceを選び>OKします。

Add Devices

次はProfinet IO Devicesを追加します。先追加したDevice>右クリック>Add New Itemします。

Miscellaneous>PROFINET IO Device選択し>OKします。

自動的にGSDMLをImportするPop upが出てきます。

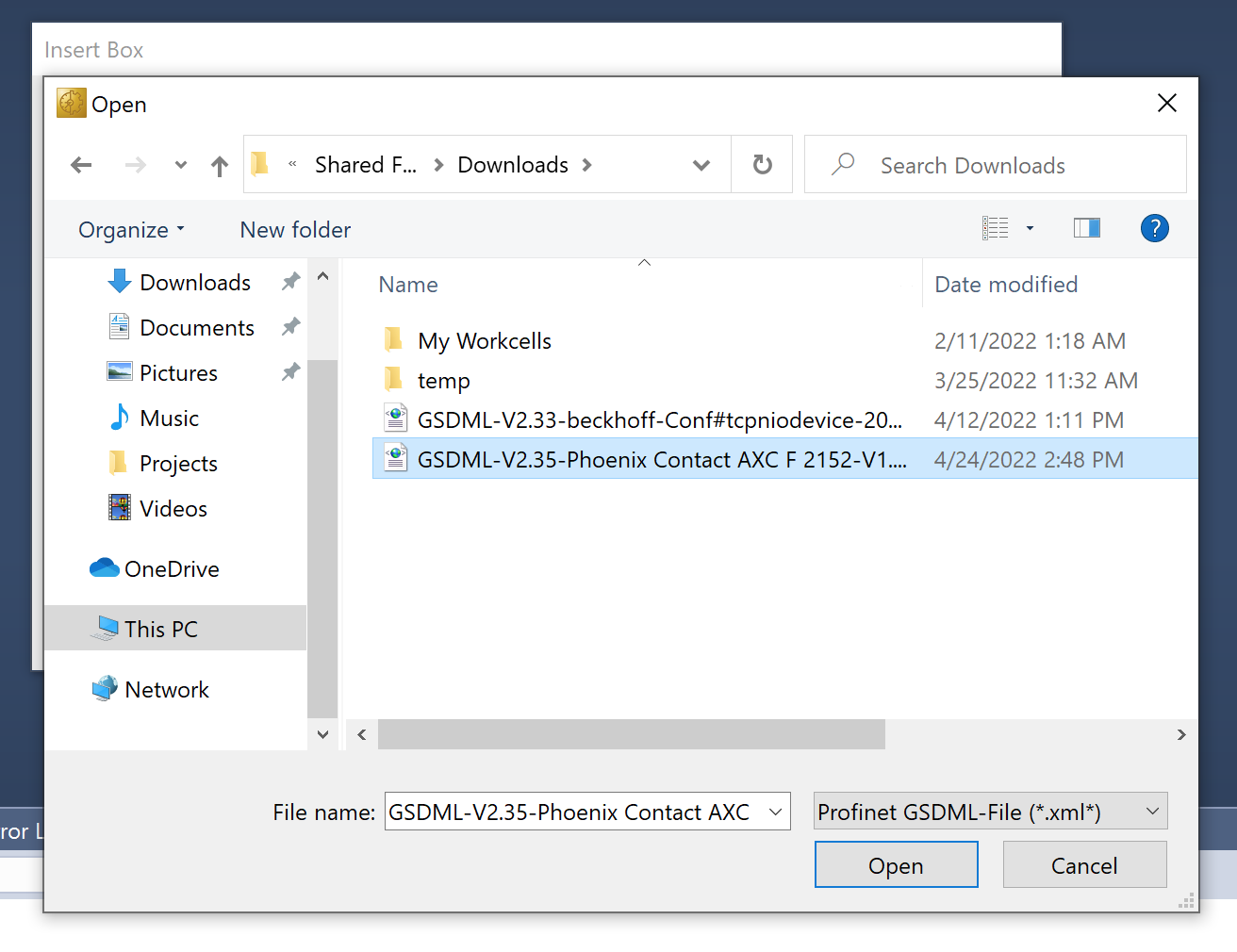

先DownloadしたPLC NEXT Controllerを選び>Openします。

それでProfinet IO Deviceが追加されました。

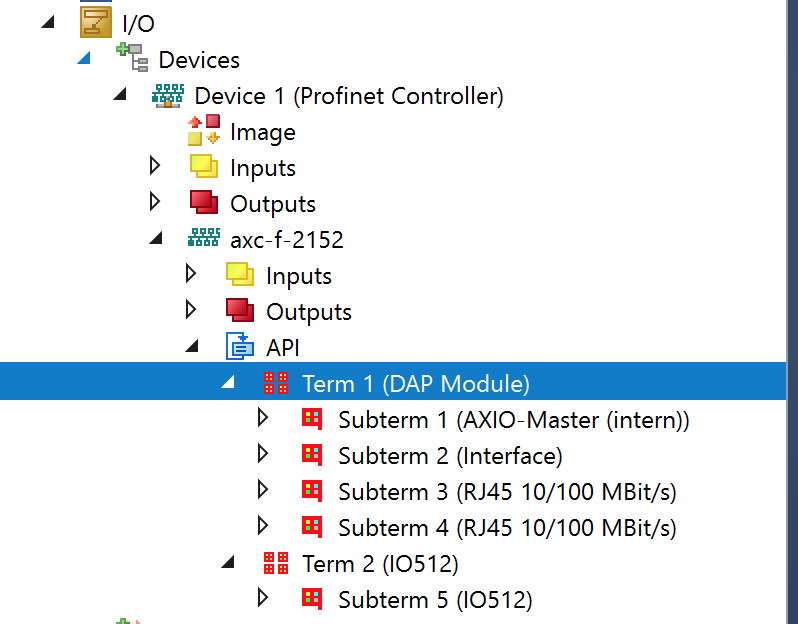

APIにGSDMLに準じるTermも全部含まれています。


Define Process IO

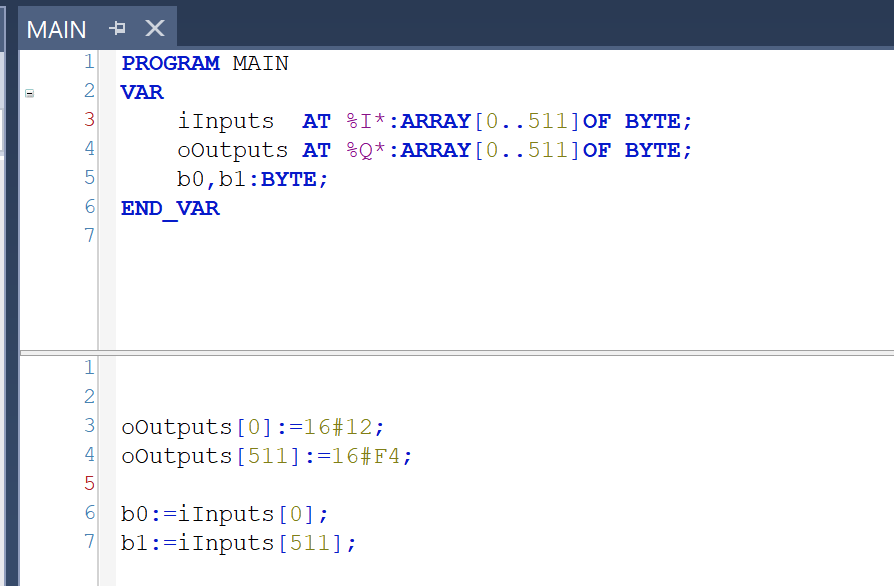

PLC追加し、ProcessI/Oを定義します。

Assign Input Link

毎回も同じの操作ですが、Input変数をUser programとLinkさせます。

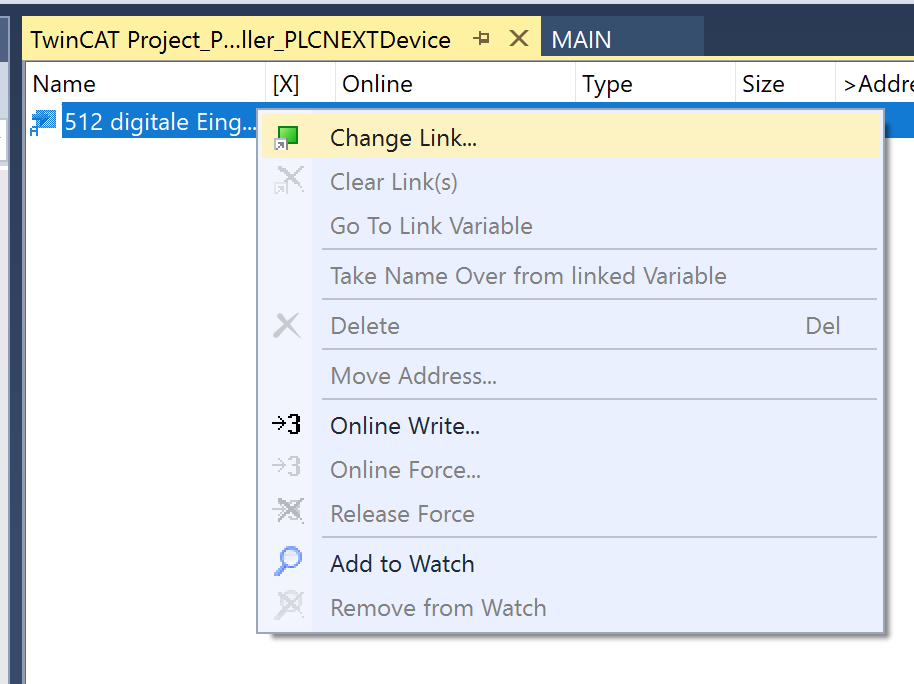

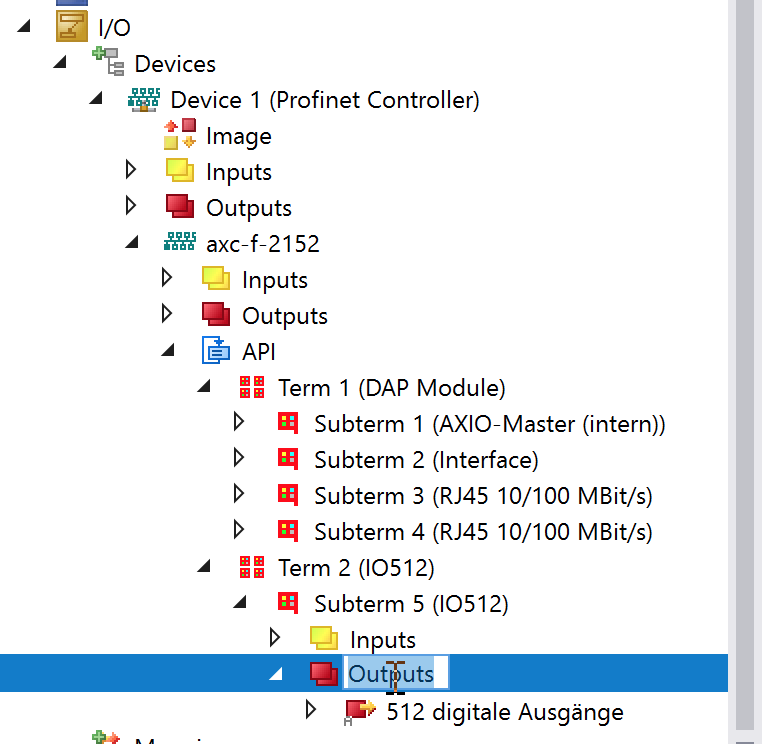

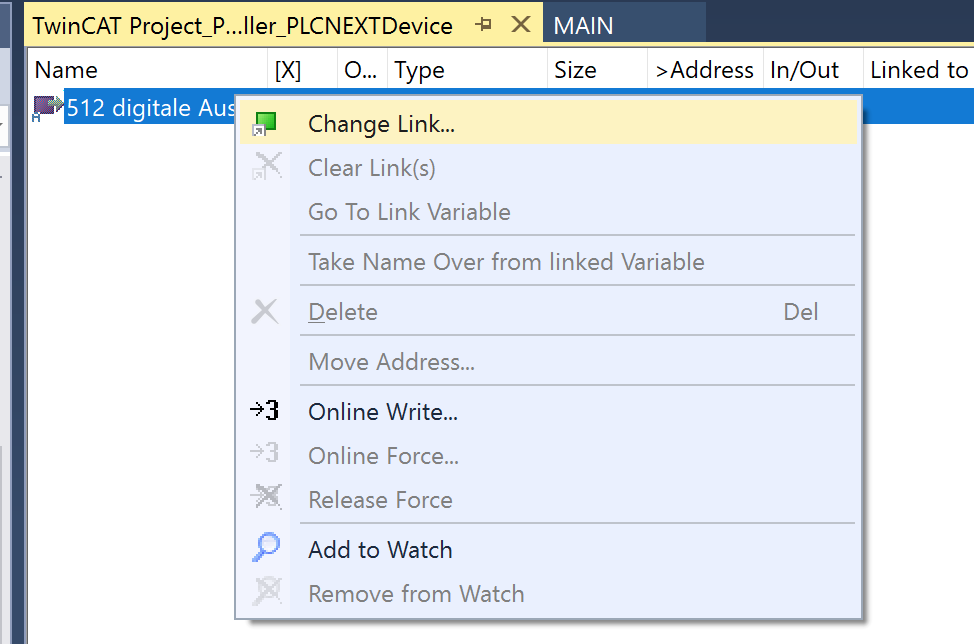

512 Digitale..を選択>右クリック>Change Link..します。

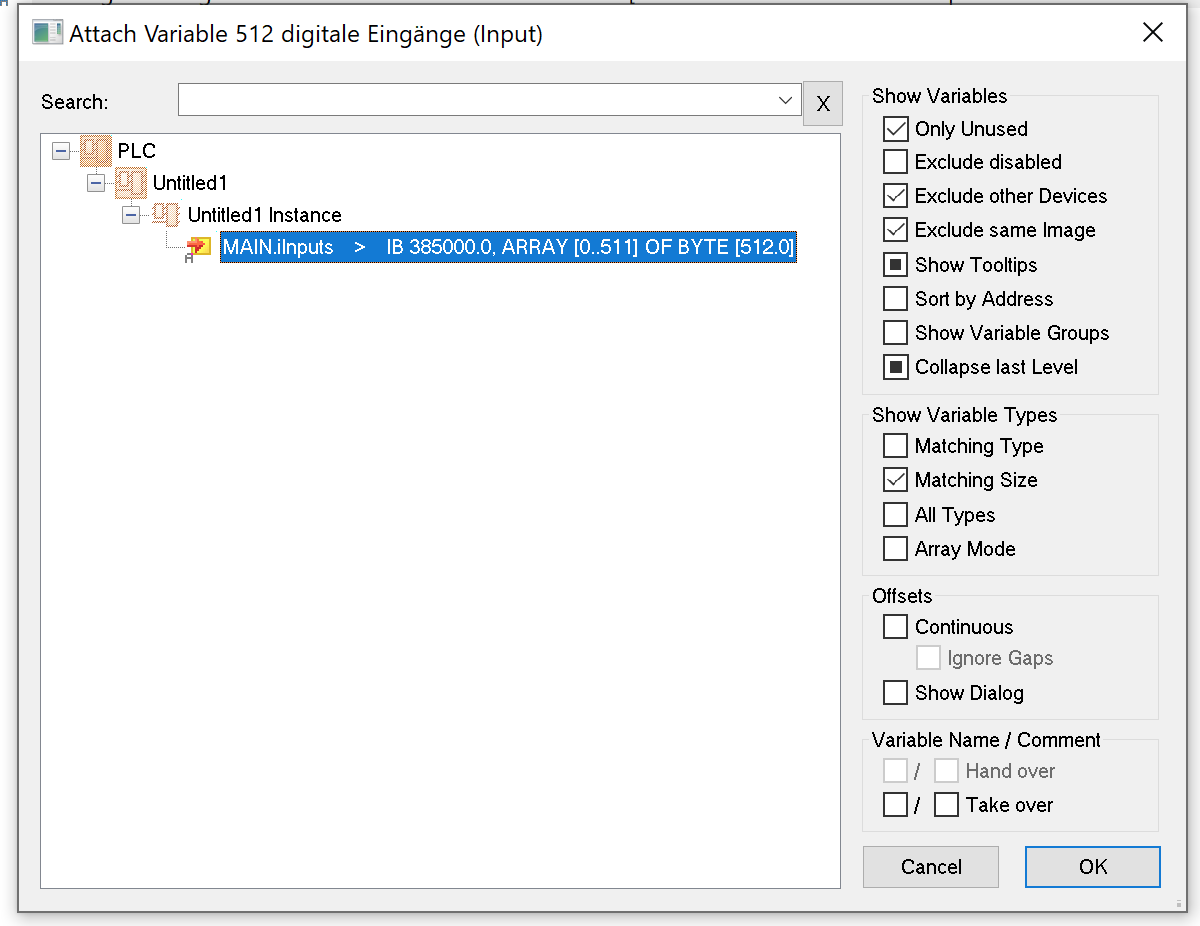

先ほど追加した変数を選び、Okします。

Linkされた変数は[X]にXがついています。

Assign Output Link

OutputにもUser Programの変数とLinkします。

右クリック>Change Link..します。

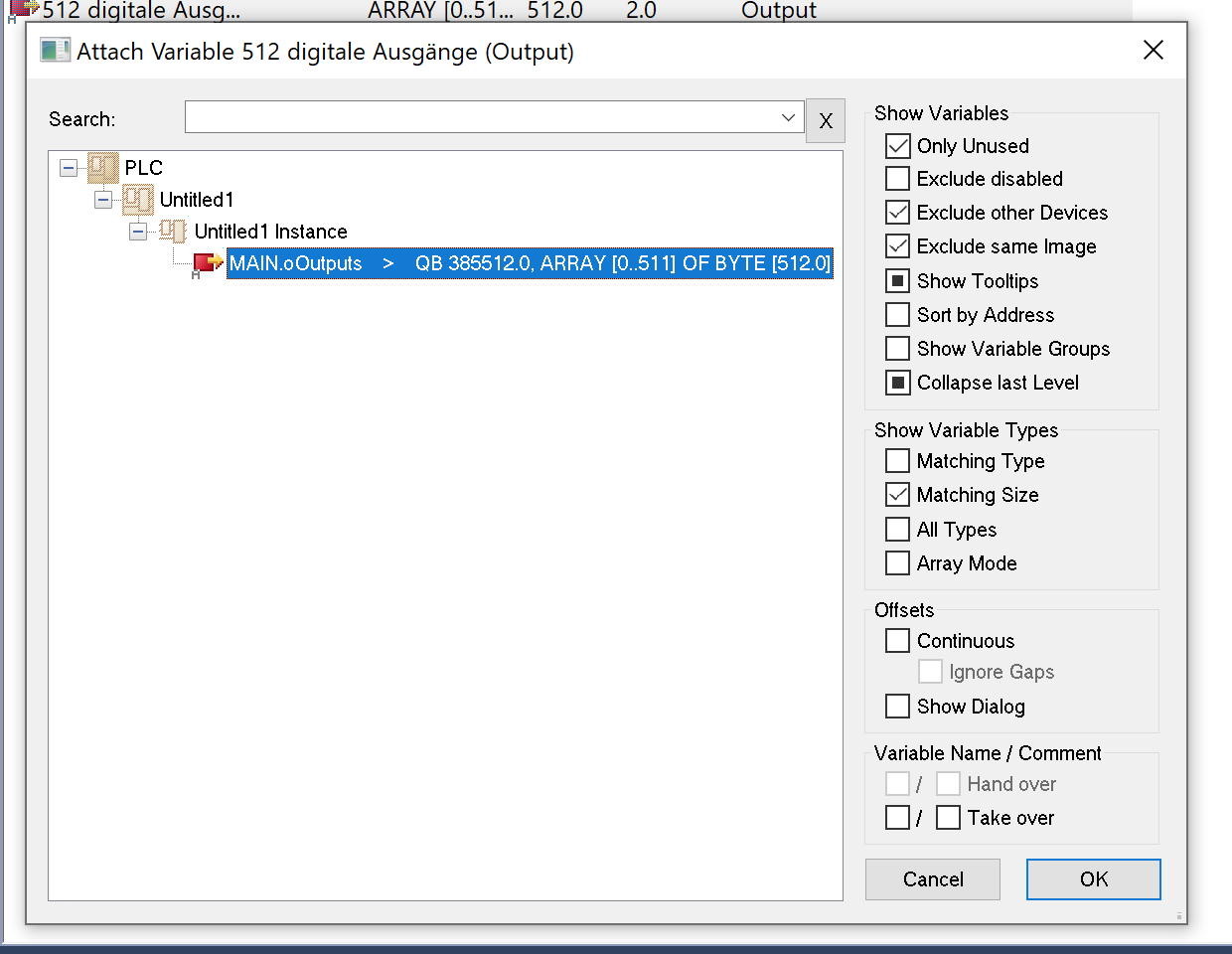

User Programの変数とLinkさせ、OKします。

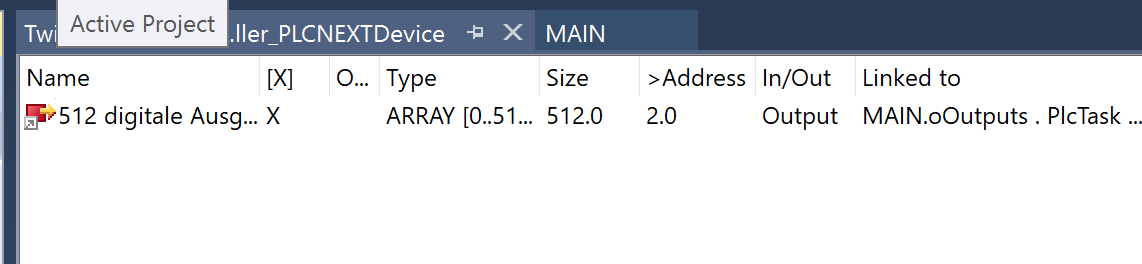

Linkされた変数は[X]にXがついています。

Device Name

Profinet通信にはDevice Nameが必要です。

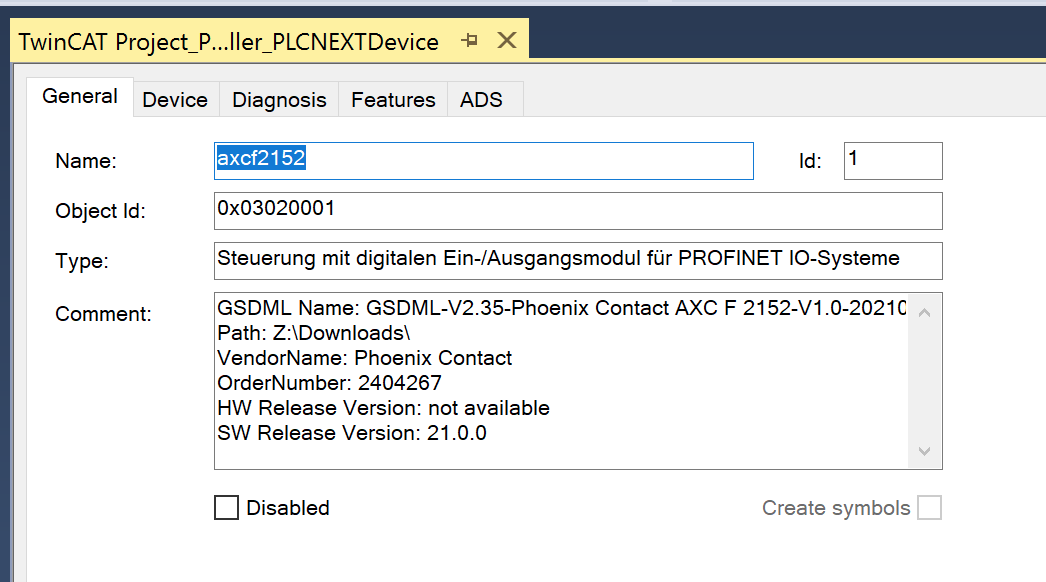

追加したProfinet Device>your deviceをクリックします。

General のTabでNameをアプリケーションに合わせてください。

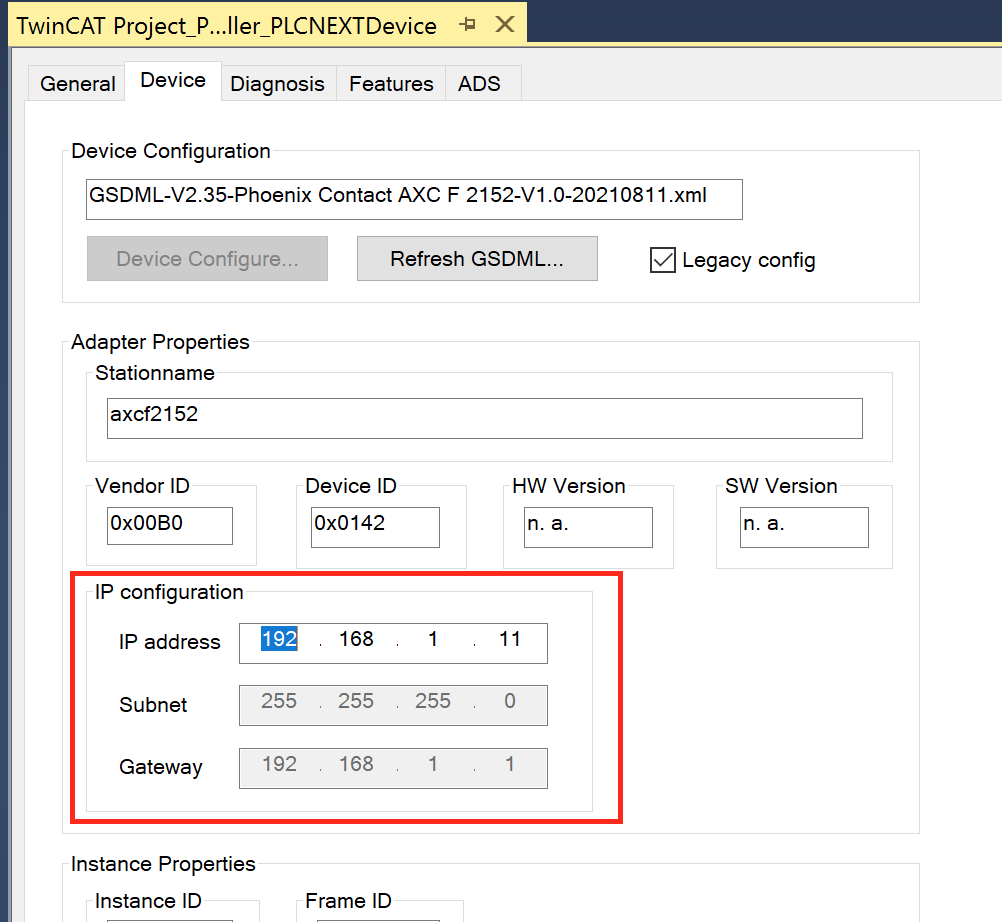

Device IP

次はIPです。

PLCNEXT 実機に合わせてください。

Download

最後はDownloadすれば終わりです!

LED

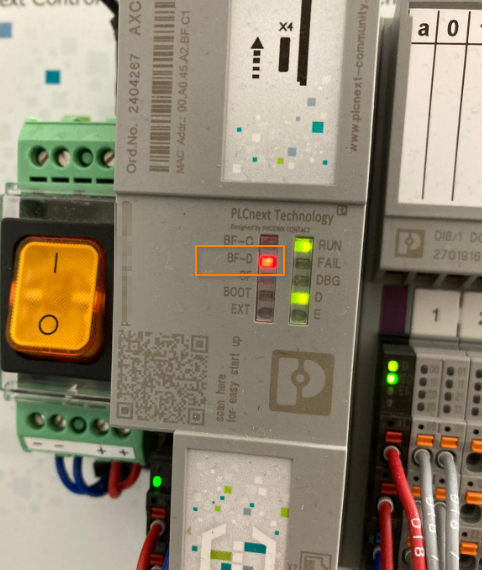

ProfinetIO Controllerとつながってない状態の場合、BF-DのLEDが赤点灯になります。

ProfinetIO Controllerとつながってない状態の場合、BF-DのLEDが消えます。
