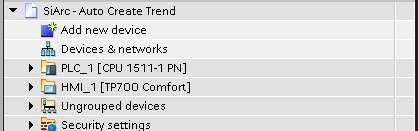

みんなさんこんばんわ。SiArvの第4話です。今回はSiArvを通じてTrendの自動作成します。まずPLC_1とHMI_1を作り、HMI_Connectionで繋がるように設定します。
次はFBTanksというFBを作ります。
そのFBTanksの中にLevel、Temperature、DiffPressureとPressure4つの変数が入っています。
そしてOB1でFBTanksを呼び出し、3つのインスタンスDBを作ります。
それぞれのインスタンスDBにComment・Versionを入力します。

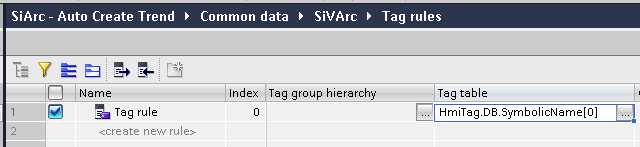

Common data>Tag rules。
Tag自動作成ルールを作ります。
SiArvを走りTagを自動作成。

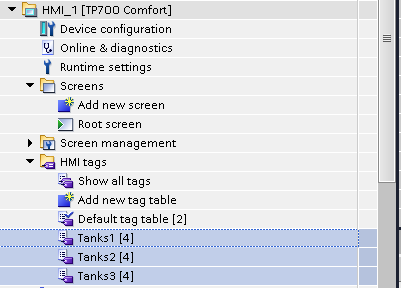

よし、3つのTag tableが完成。
全部も4つの変数が入っていますね。
次はmyTrendScreenを作成します。
Inspection windows>Plug-ins。

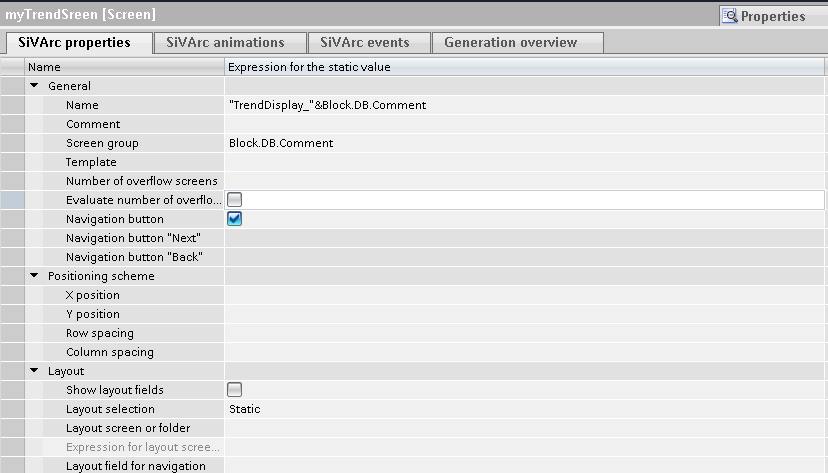

NameのところにインスタンスDBのCommentに紐つけます。このName、つまり画面の名前をちゃんと設定しないとうまく複数の画面を自動作成できないので必ずルール決めてくださいね。
myTrendScreenをMaster copiesに追加します。

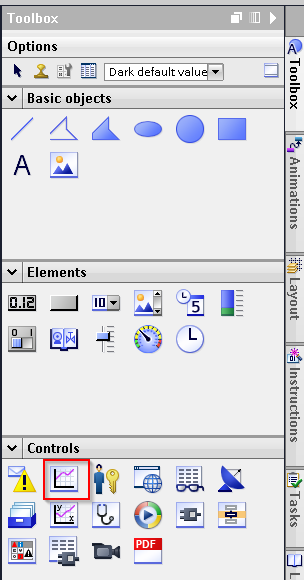

Toolbox>Elements>Trendsを選び、引っ貼ります。

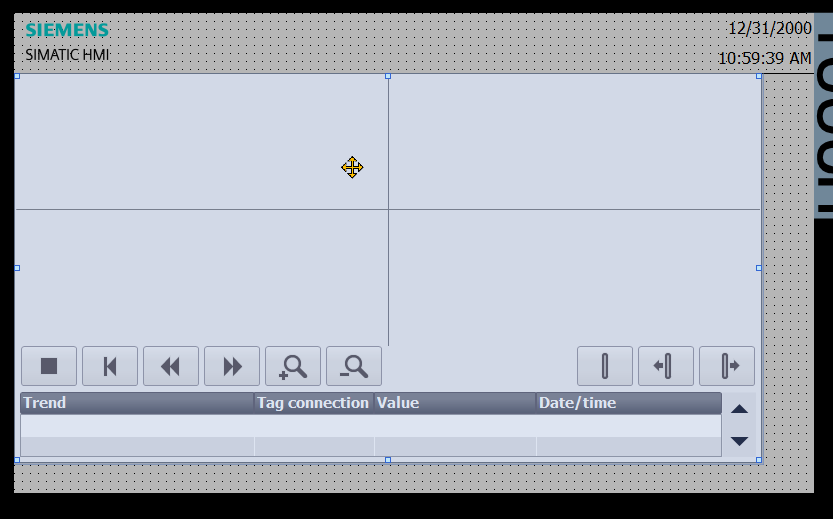

このようなTrend画面が出てきます。
Properties>八個のTrendを追加します。
次はInspection windows>Plug-ins。
それぞれのTrendの名前、紐付けのTagを設定します。
TrendをMaster copiesに追加します。
よし、これでOK。
次はFBTanksに戻り、Inspection windows>Plug-ins。

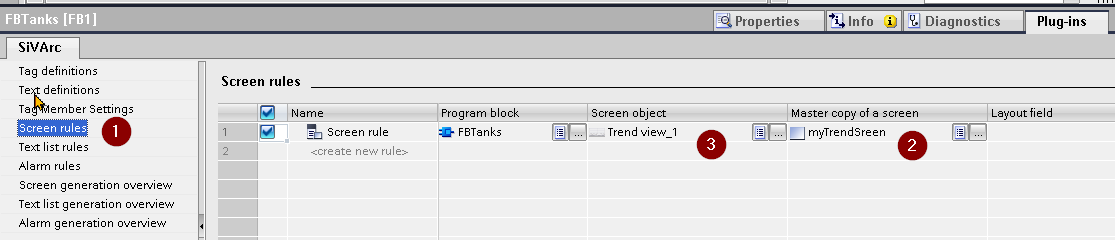

Scrren rulesで<create new rule>で、Master copy of a screenはmyTrendScreenをし、Screen objectをTrend view_1にします。
そしてSiArvで画面自動作成します。
そうることによって、3つの画面出てきました！
このようなTrend画面が出てきます。
もちろん、Tagの設定も万全です！～
はーい、お疲れ様です。ー
