JTEKT#JX-BASIC Tutorial Part1_基板PLCを始めよう!

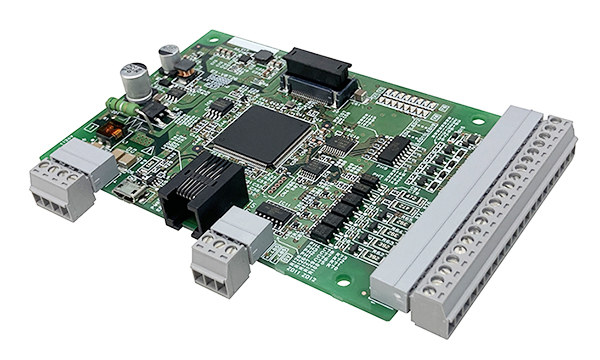

こちらのTutorialはJTEKTが2022年12月から発売した、20命令語のみの薄型・省スペースの基板型シンプルコントローラになります。特徴としては20の命令語に絞り、シンプル機能(電源、通信、I/O)を実現できます。ちなみに、この基板型シンプルコントローラを使用するJXプログラミングソフトウエアは無料です。

詳しい仕様はこちらのLinkから確認してください。

https://www.electronics.jtekt.co.jp/jp/product/plc/jx-basic/

Download Software

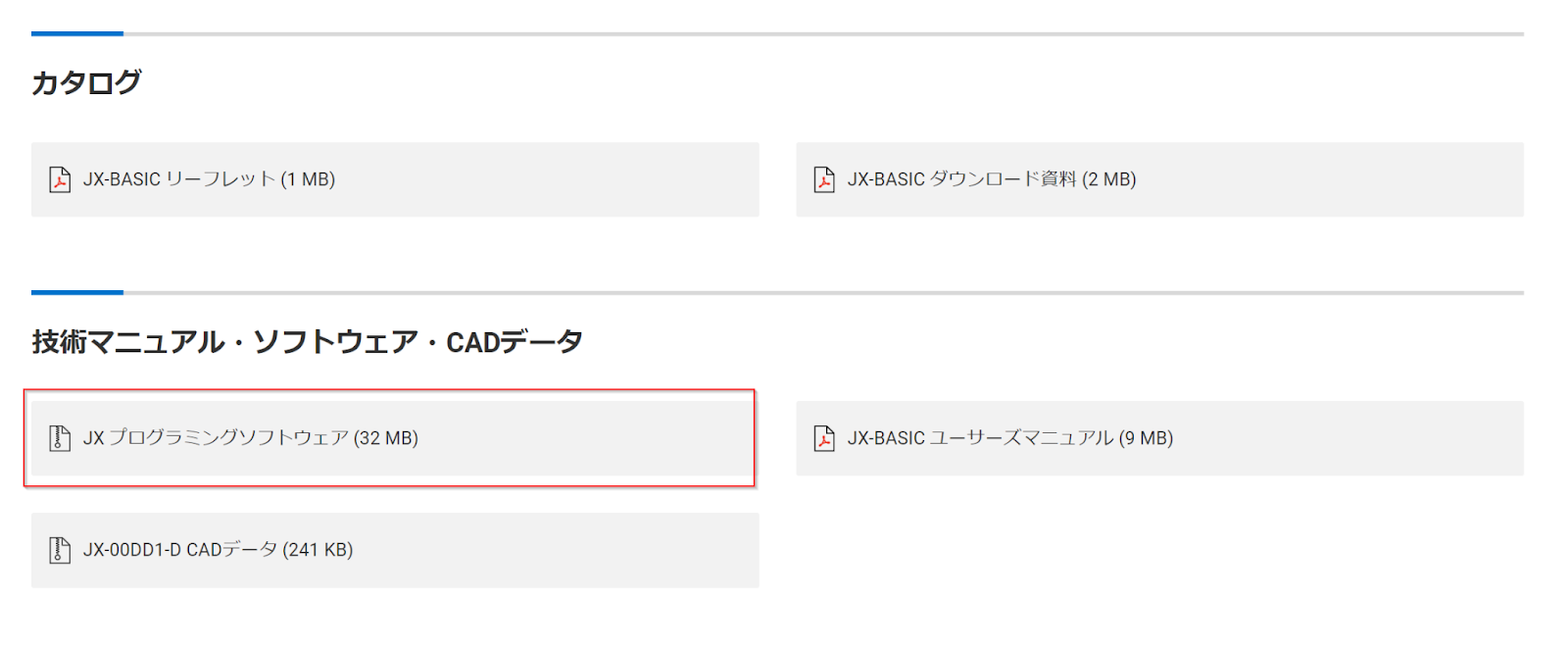

下記のLinkからJX ProgrammingツールをDownloadしてください。

https://www.electronics.jtekt.co.jp/jp/product/plc/jx-basic/

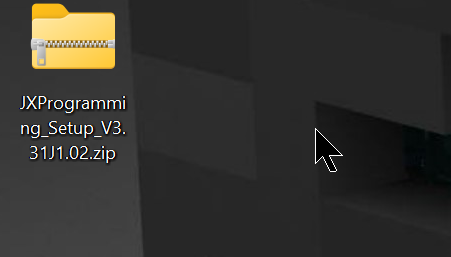

Zip FileがJTEKT HPからDownloadできました。

Installation

Fileを解凍し、中にあるJX_Setup_XXX.exeをダブルクリックしインストールを開始します。

次へ>をクリックし進みます。

ライセンスに同意し、次へ>で進みます。

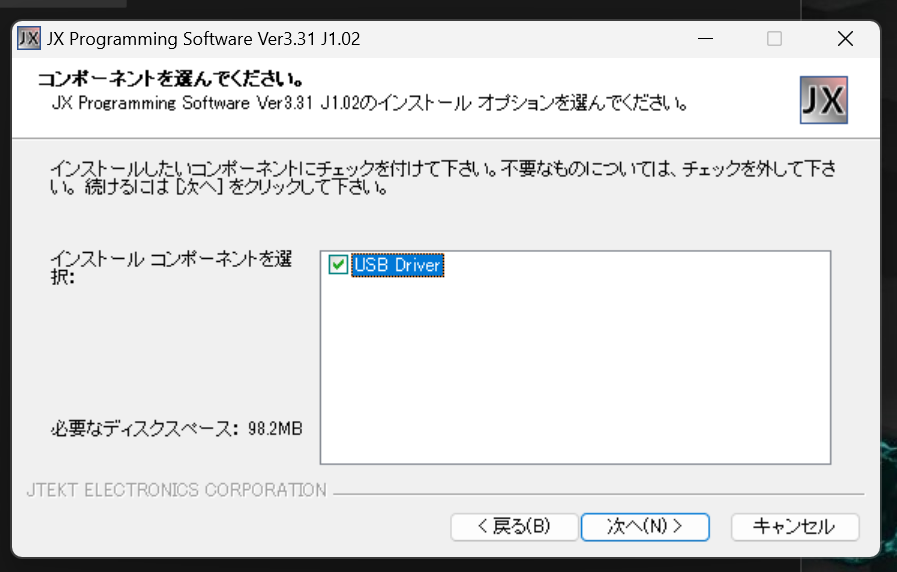

USB DriverのCheckboxを入れ、次へで進みます。

インストールボタンをクリックしましょう。

しばらくまちます…

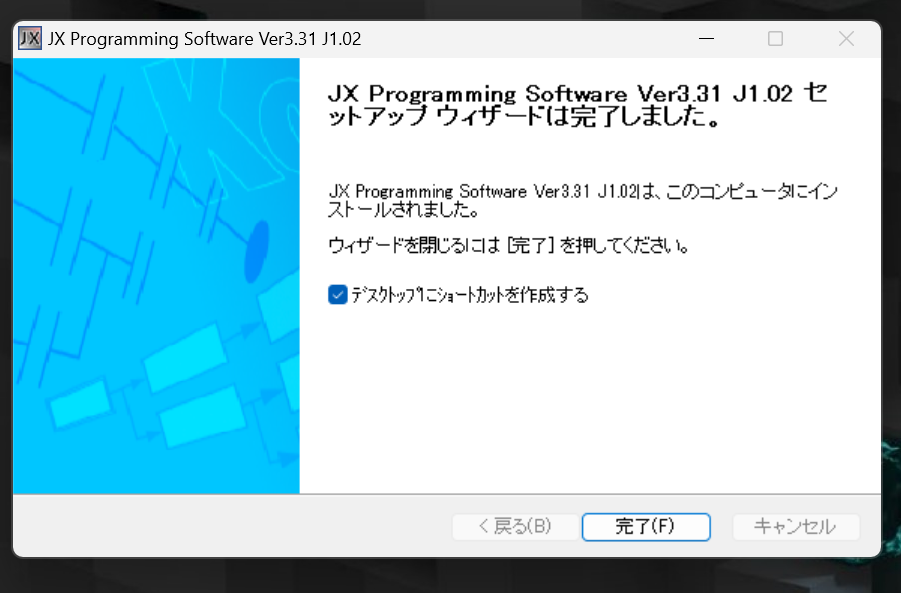

Done!念のためDesktopのShort Cutも作成しましょう。

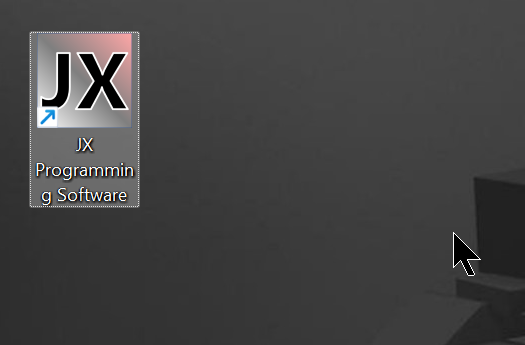

JX Programming SoftwareのShortCutも追加しました。

Wiring

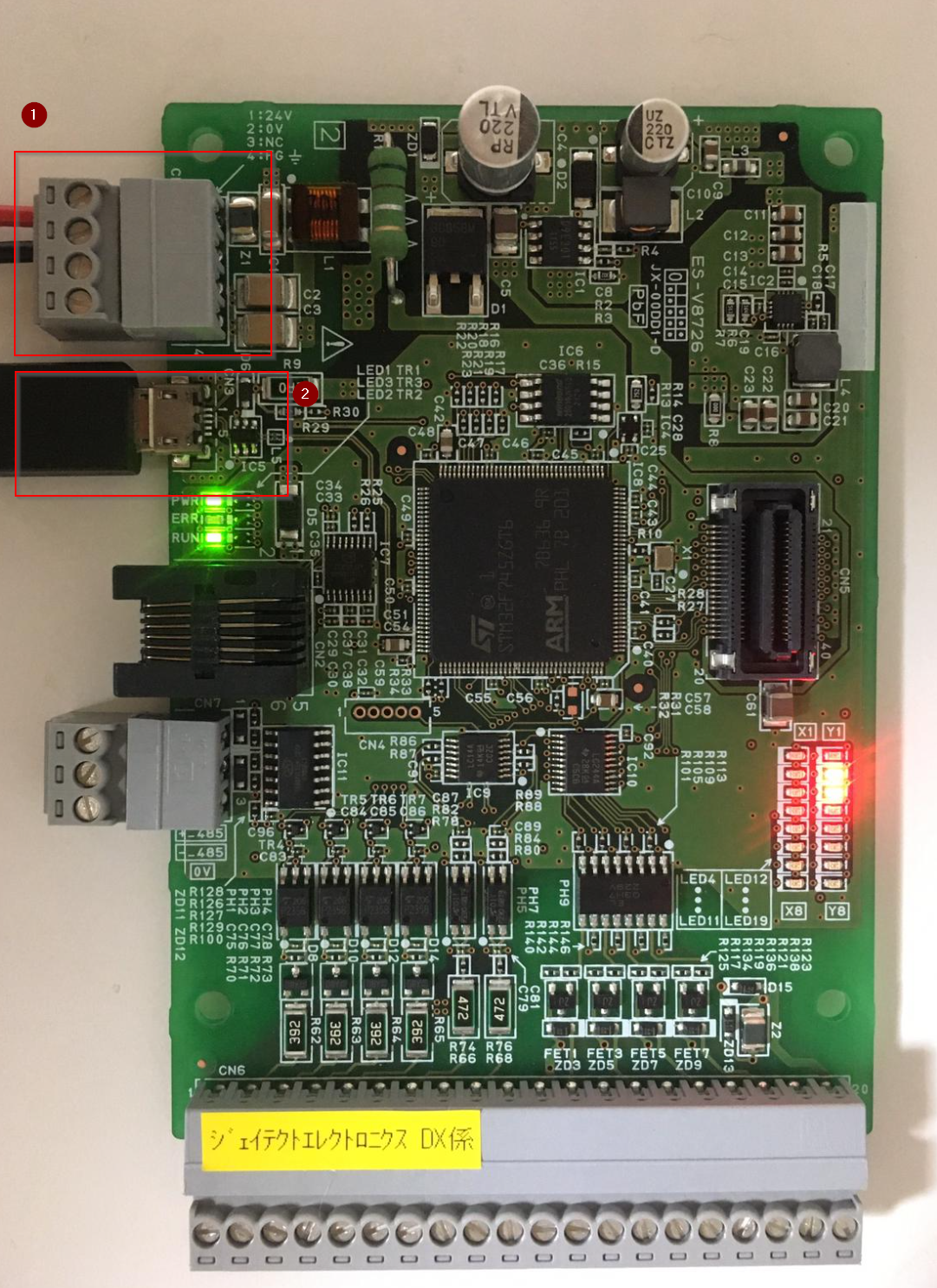

次は基本Controllerの配線で、1は電源(赤は+、青は-)、2はPCと接続するためのUSB Portになります。

Start JX Programming Basic

JX Programmingツールを起動しましょう。

Connect to PLC

最初は”PLCに接続”をクリックし、PCとPLCを接続してみます。

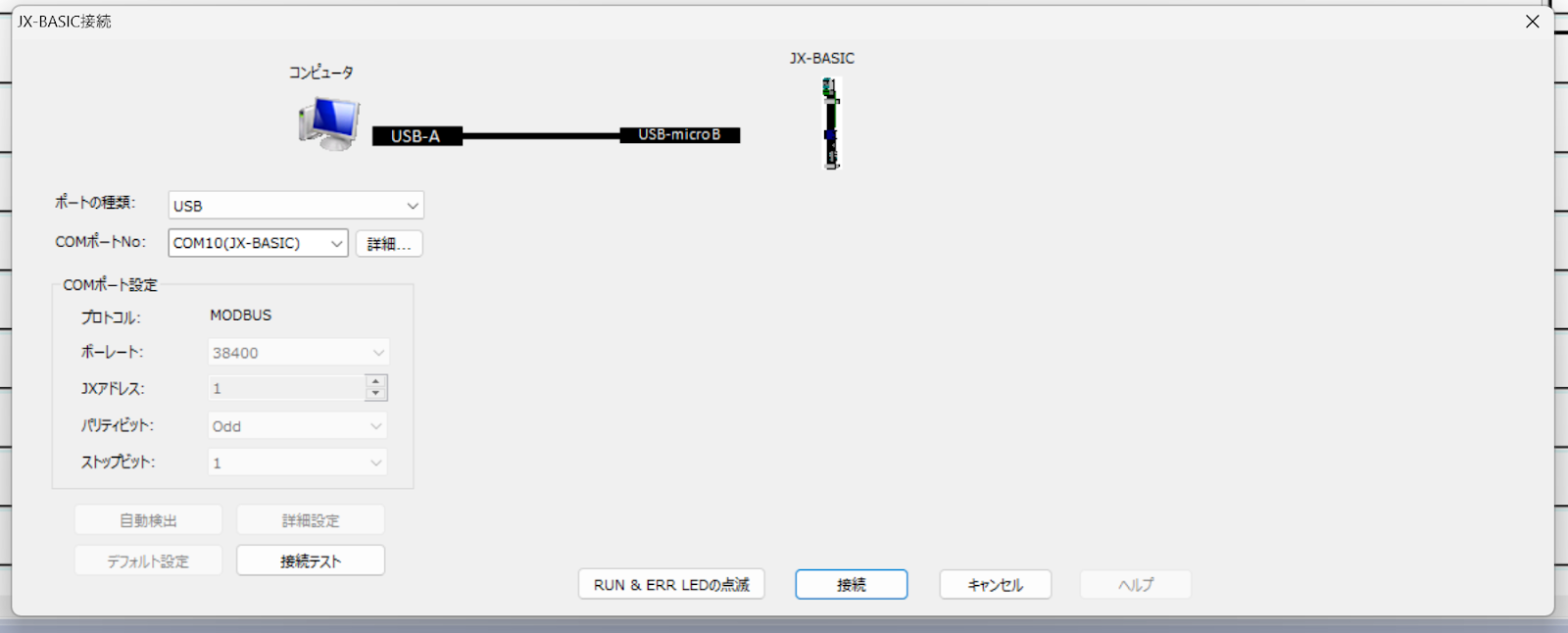

接続の設定画面が表示されました。

Port Selection

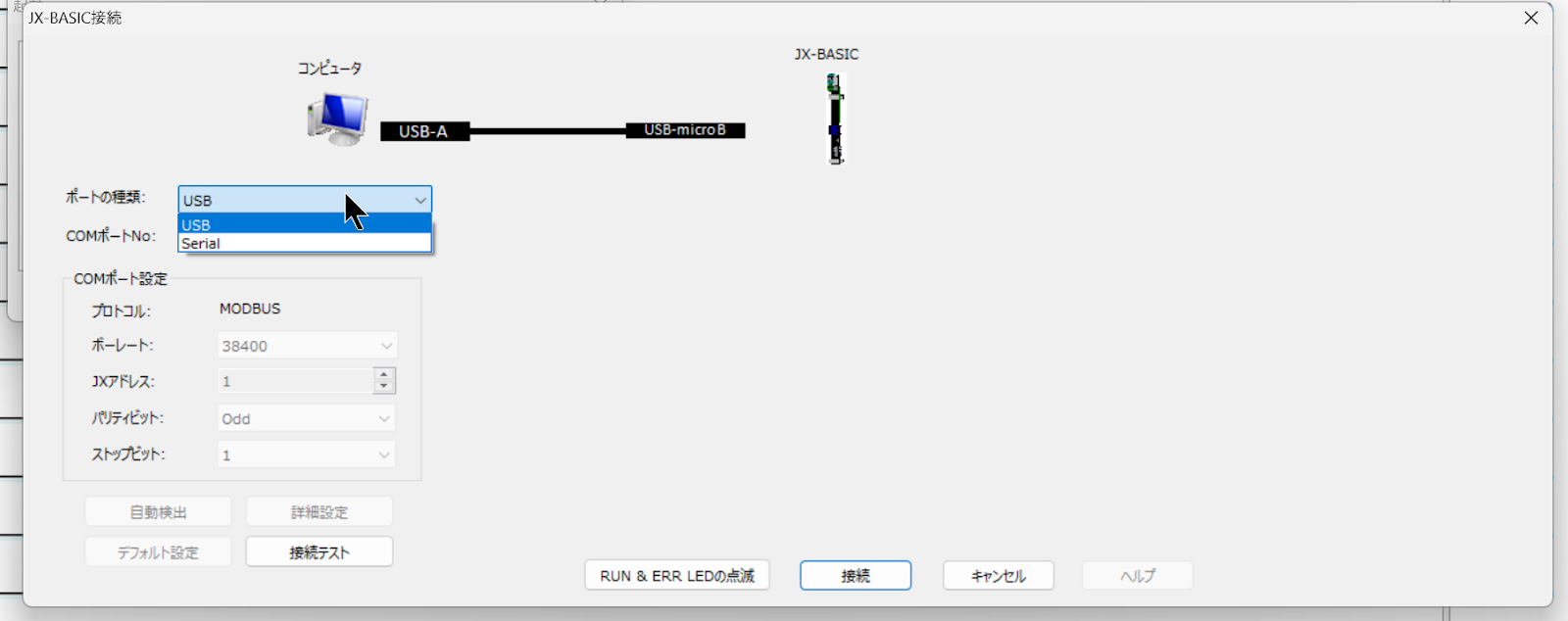

ポートの種類からUSBやSerialを選択しましょう。今回の記事ではUSBを使用します。

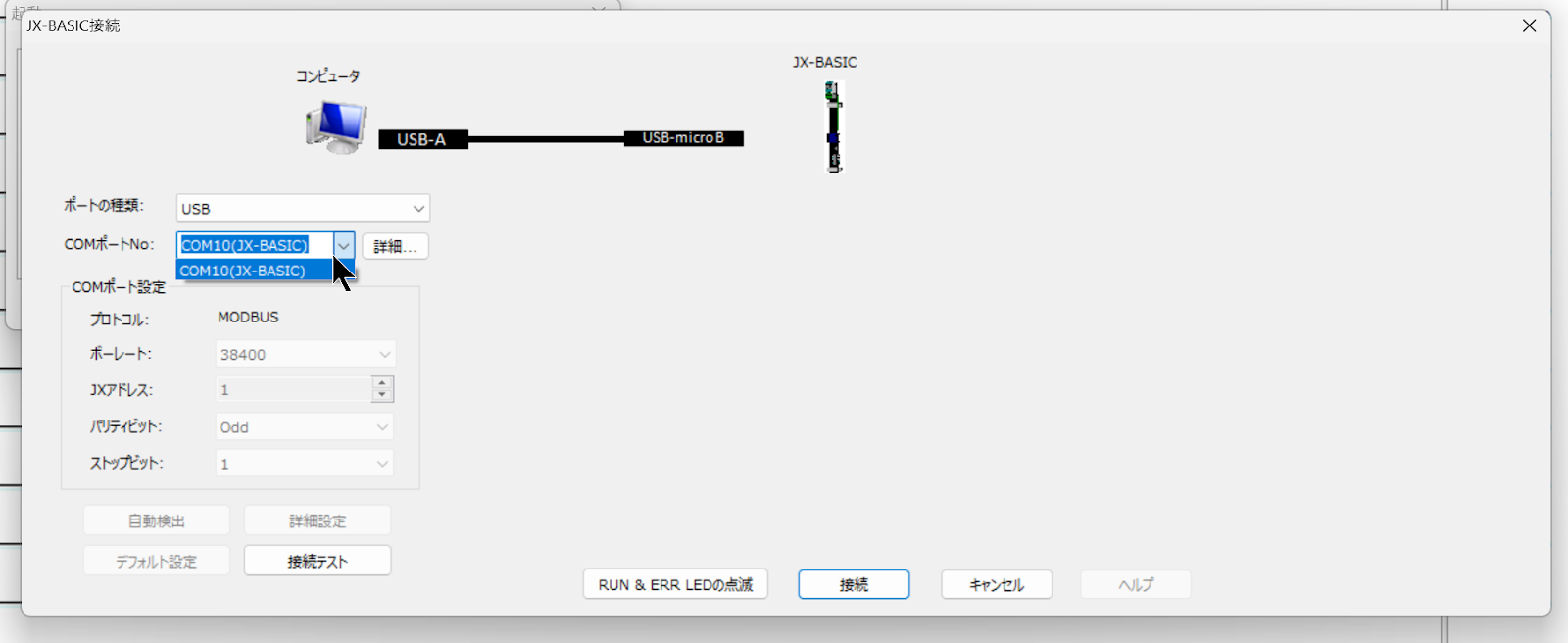

次は”COMポートNo”のDrop-ListからPCのCOM Portを設定します。

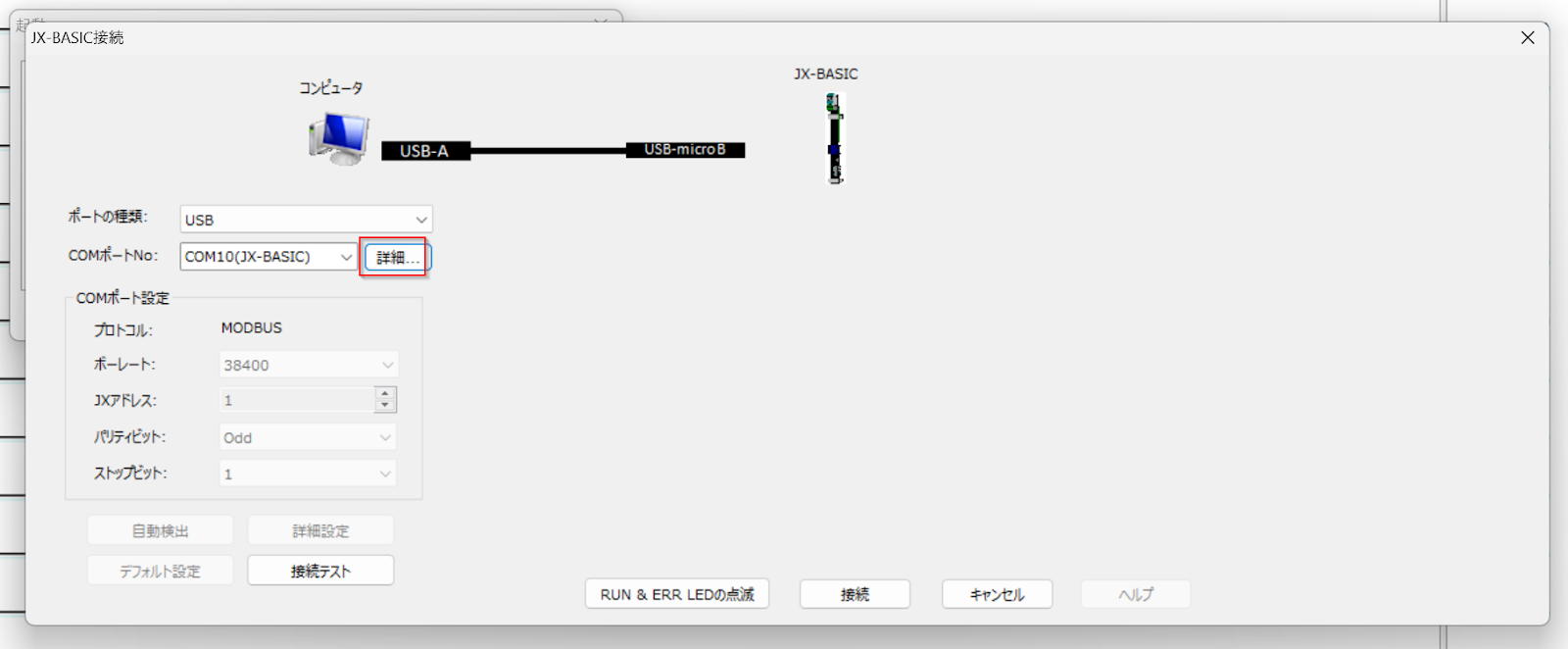

詳細ボタンをクリックするとPCのCOM PORT状態を確認できます。

先程JX Programming BasicをインストールしたときUSB Driverも一緒にインストールしたので、COMデバイスリストからJX-BASIC(COM10)が表示されました。

Connection Test

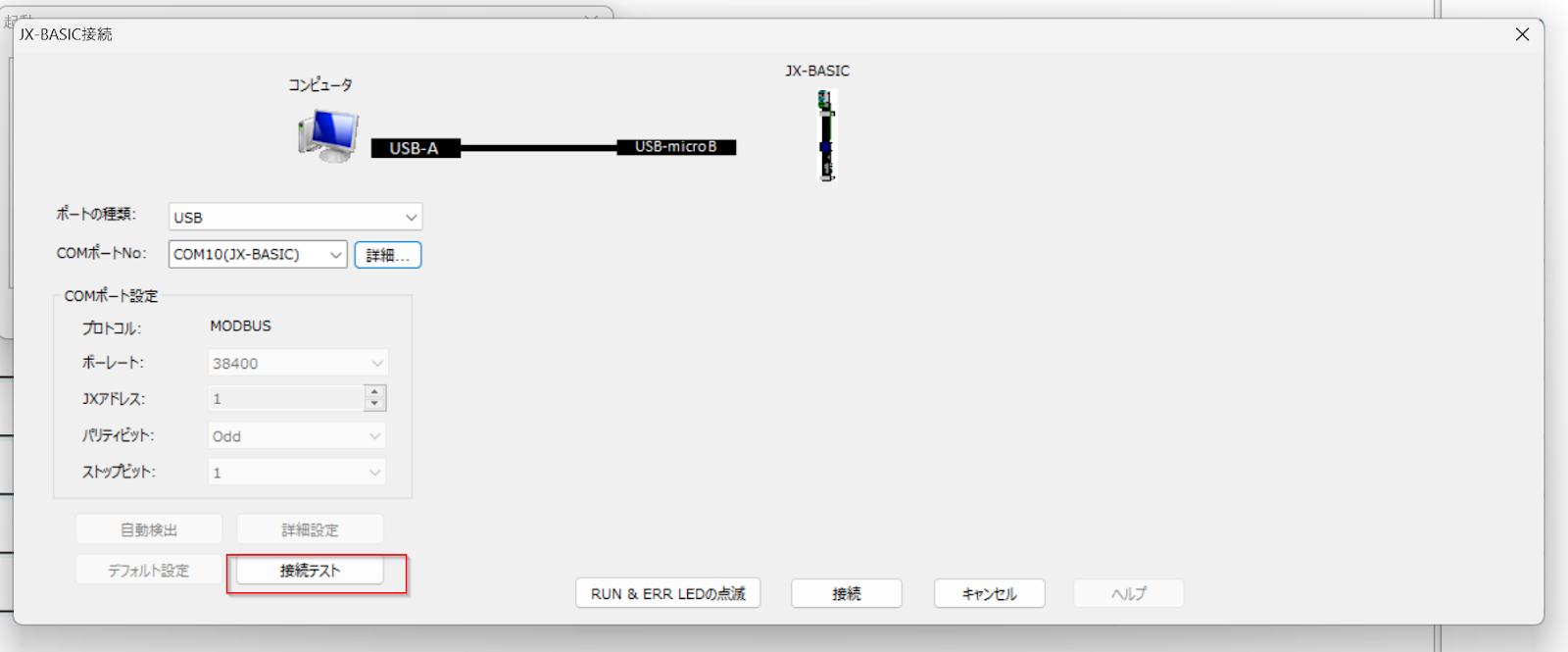

”接続テスト”ボタンをクリックます。

Done!PCとPLCがエラーなく接続できました。

Connect!

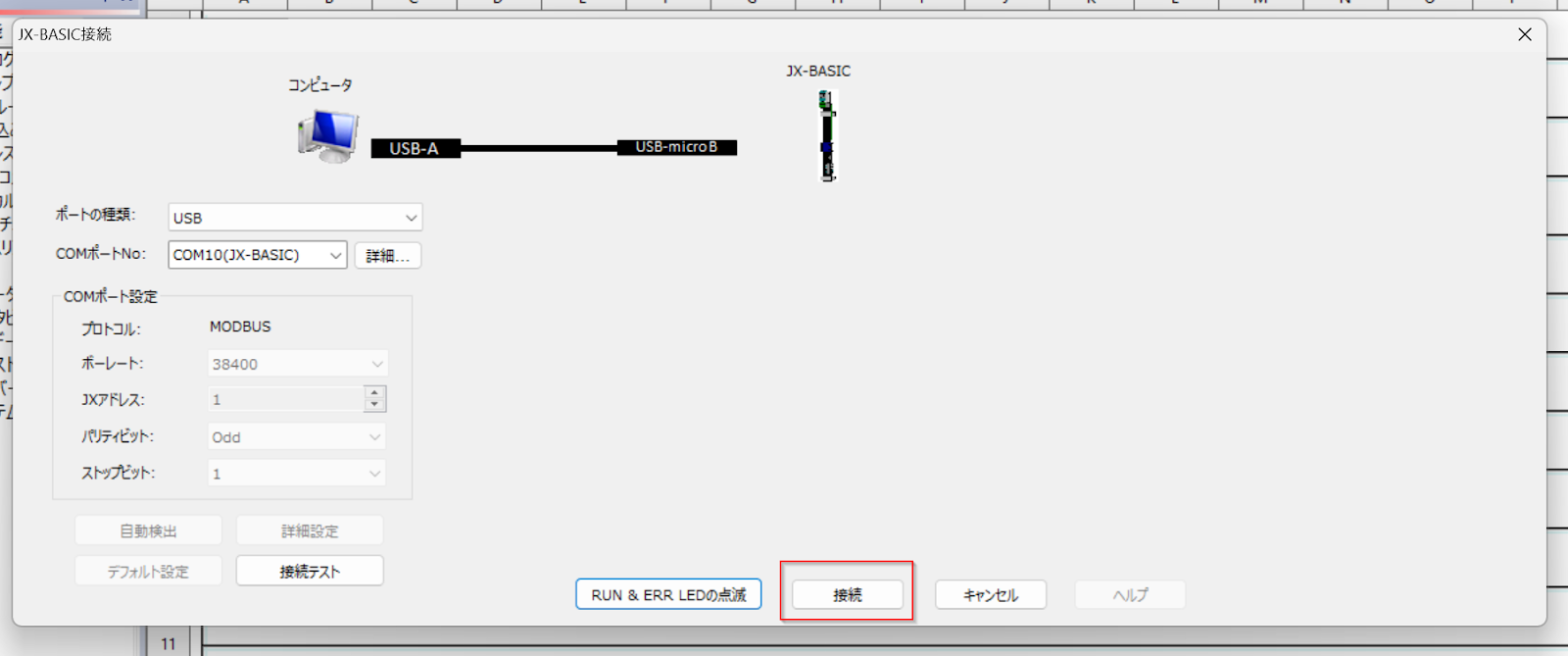

最後は”接続”ボタンをクリックしPLCと繋がりましょう。

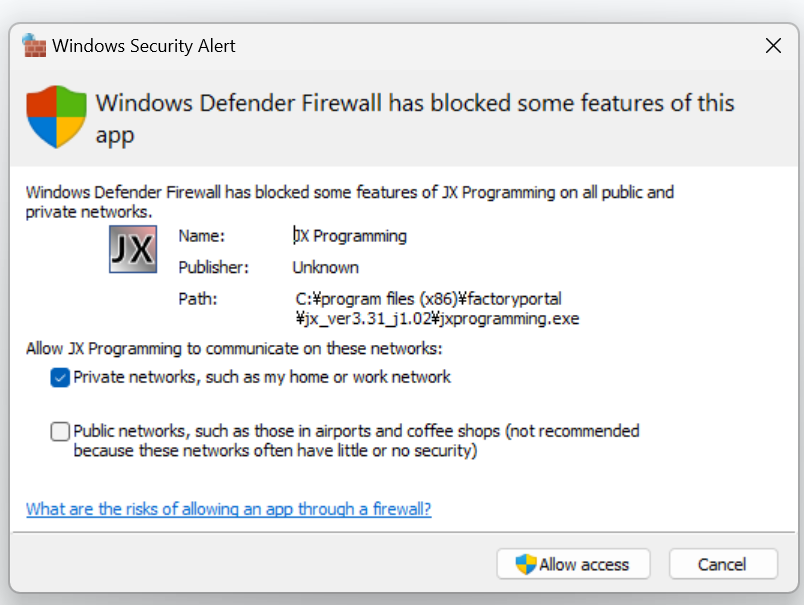

セキュリティ設定のWindowが表示されることもあり、Allow Accessボタンをクリックしましょう。

Read Project From Board

JX Programming ツールから現在PLCにあるプロジェクトを読み込めますか?って。

ひとまず”PLCからプロジェクトを読み込む”を選択し、Okで進みます。

Done!PLC内部にあるプログラムが読みこまれました。

New Project

今度は新しいプロジェクトを作成するため、”新規プロジェクトの作成”をクリックします。

Select CPU Module

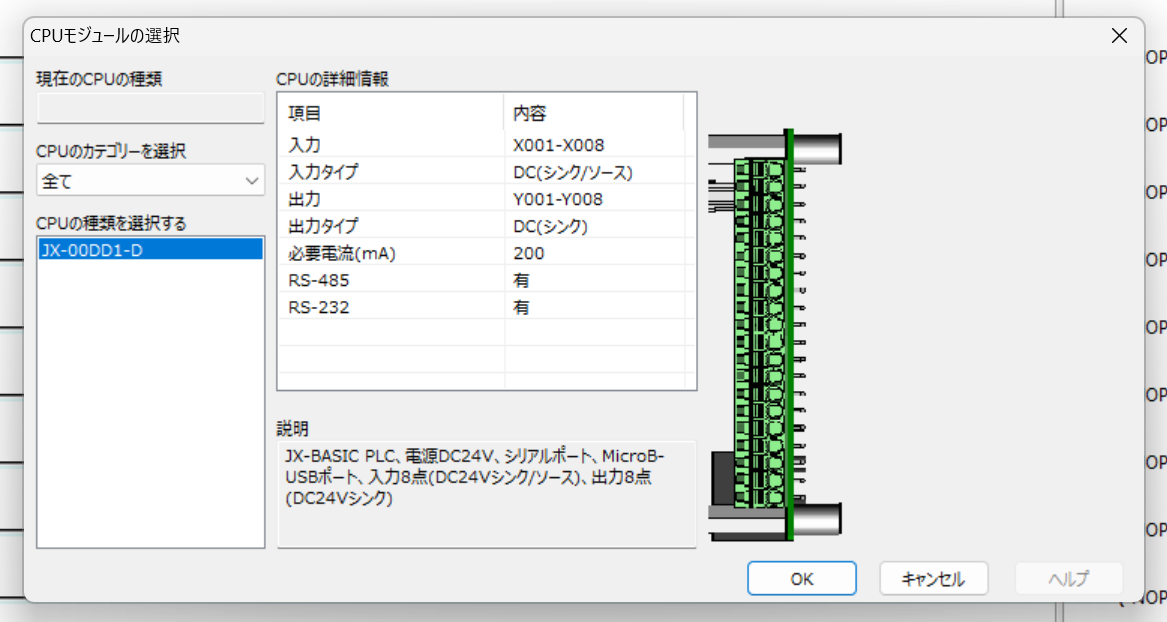

CPUモジュールの選択画面が表示され、JX-00DD1-Dを選び>Okで進みます。

Done!新規プロジェクトを作成しました。

Hello World Program!

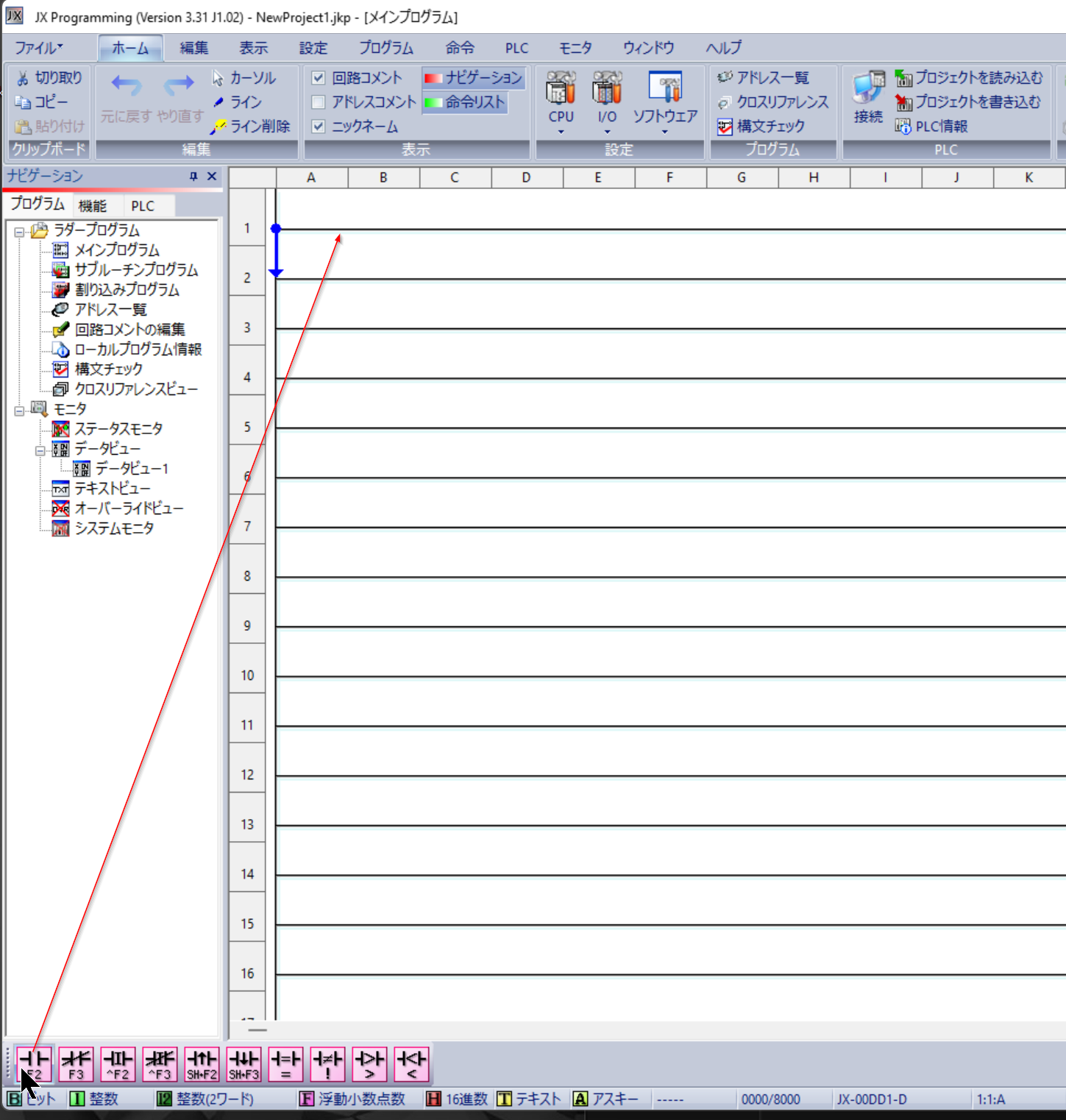

最後は簡単なプログラムを作ってみましょう。下のToolbarにあるA接点をRung1にDropしましょう。

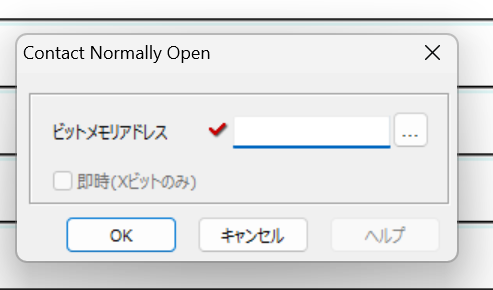

A接点の設定画面が表示れます。

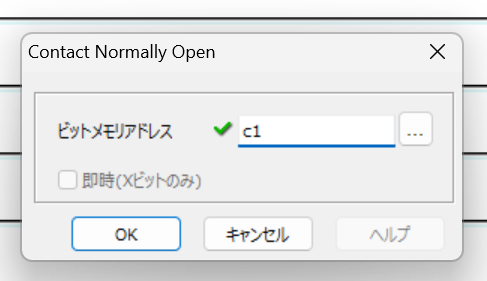

ビットメリアドレスに絶対アドレスを入力しOkで進みます。

(C1はメモリCタイプの番地1で、三菱だとM1と同じ意味です)

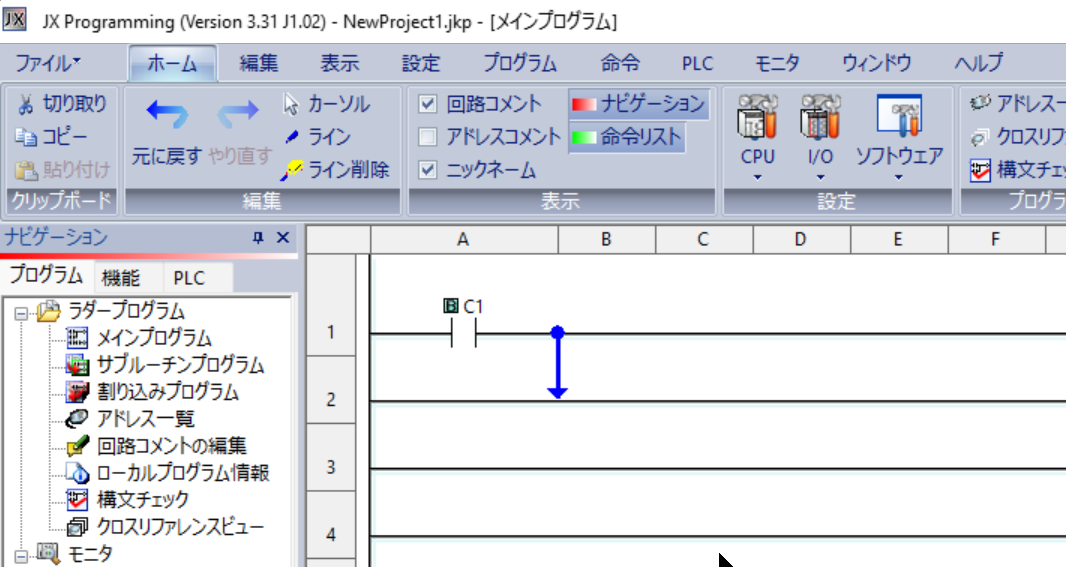

Done!A接点が追加しました。

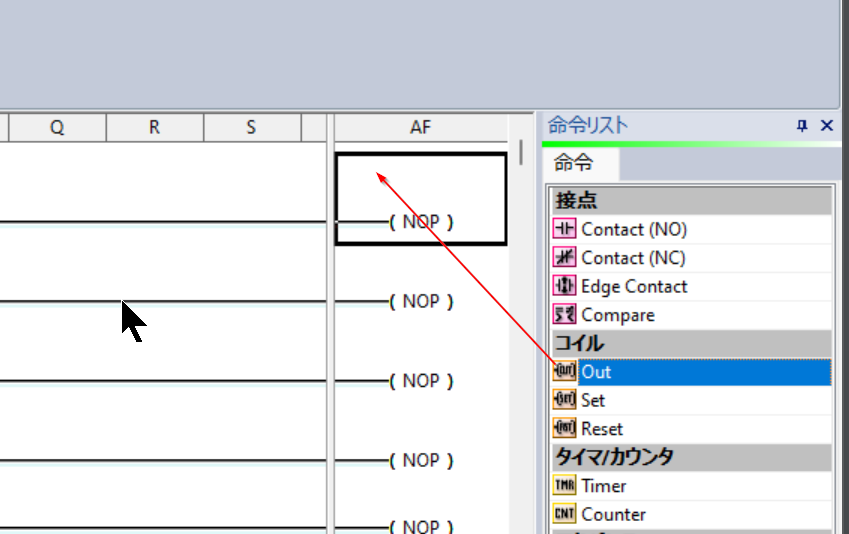

次は右にある命令リストからOutコイルを追加しましょう。

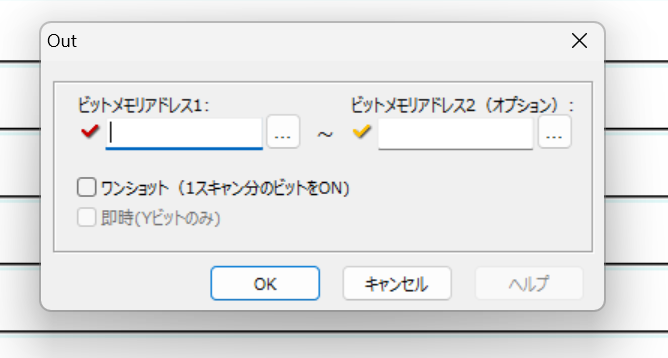

Outの追加画面が表示されます。ビットメモリアドレス1にC2を入力しOkで進みます。

Done!

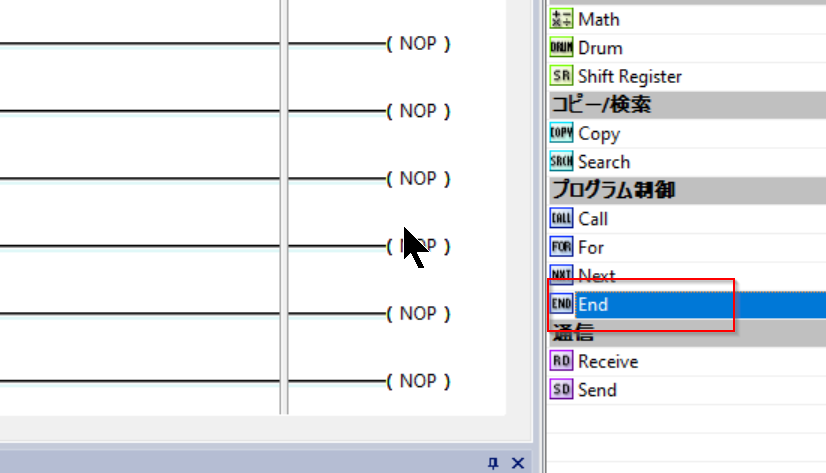

最後はプログラム制御のにEndを追加しましょう。

これで完成です。

Build

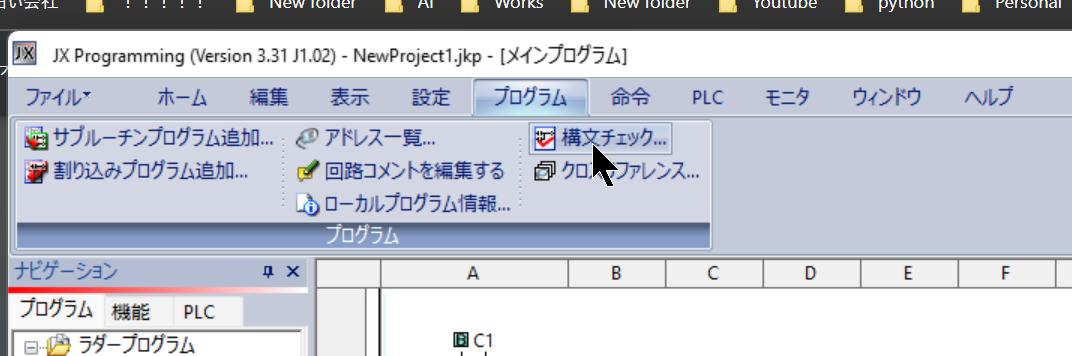

プログラム>構文チェックでプロジェクトをコンパイルしましょう。

Done!エラーないですね。

Connect to PLC

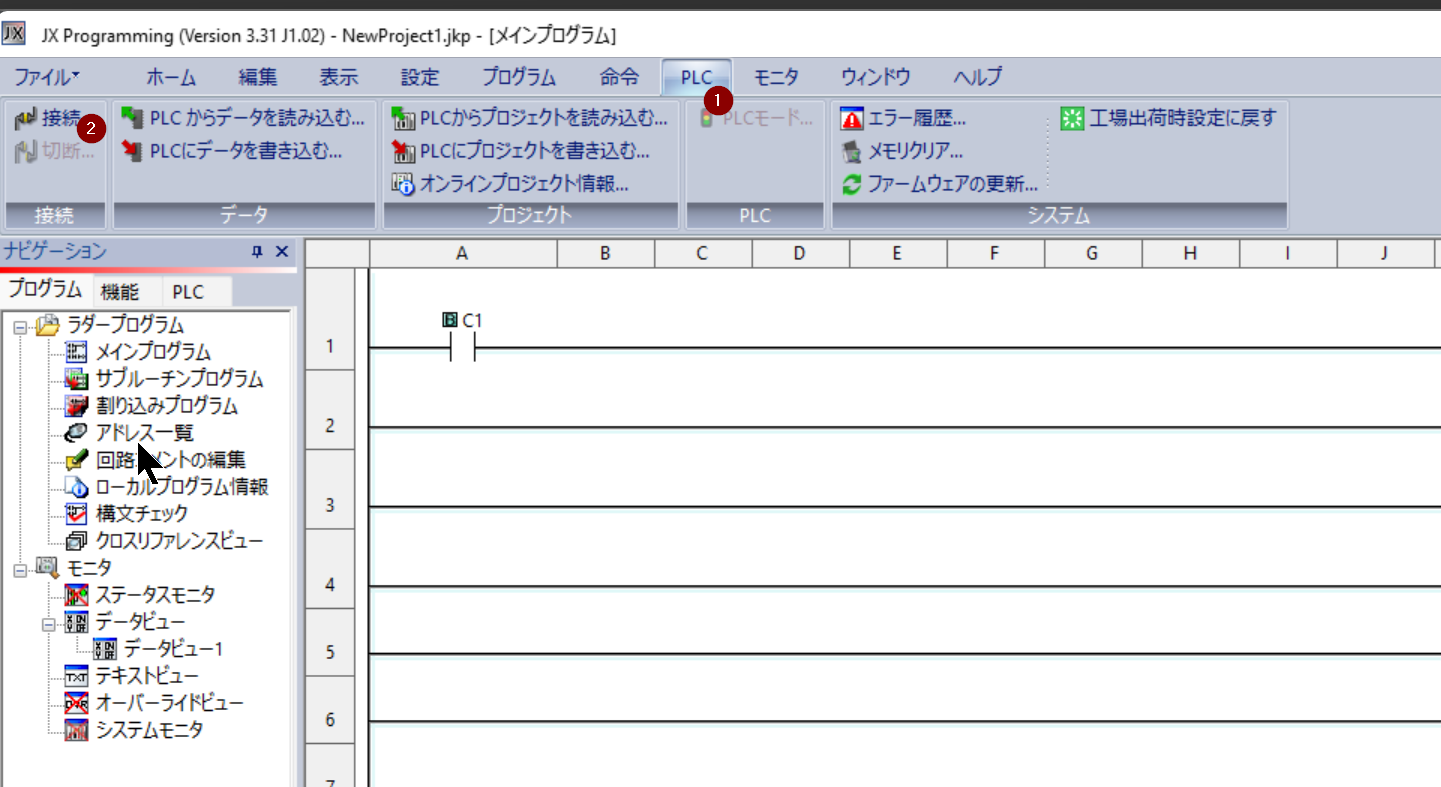

JX ProgrammingとPLCを接続するため、PLC>接続をクリックします。

先と同じ接続画面が表示され、”接続”をクリックしてください。

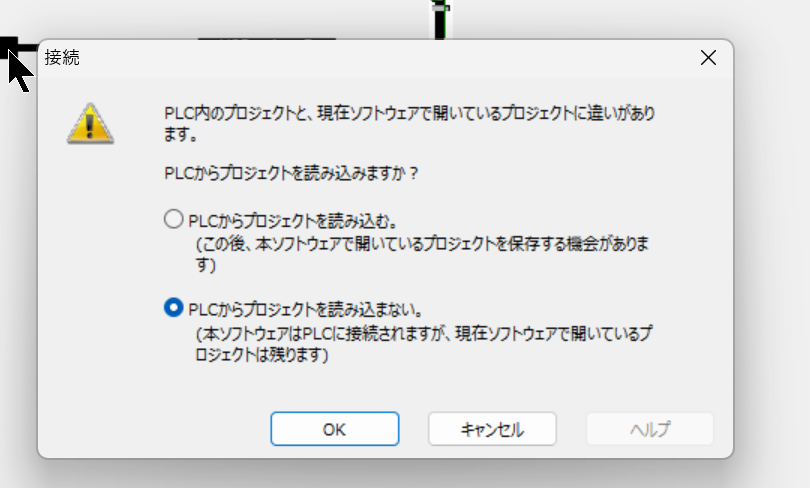

今度は”PLCからプロジェクトを読み込まない”と選択し、Okで進みます。

Write Project to PLC

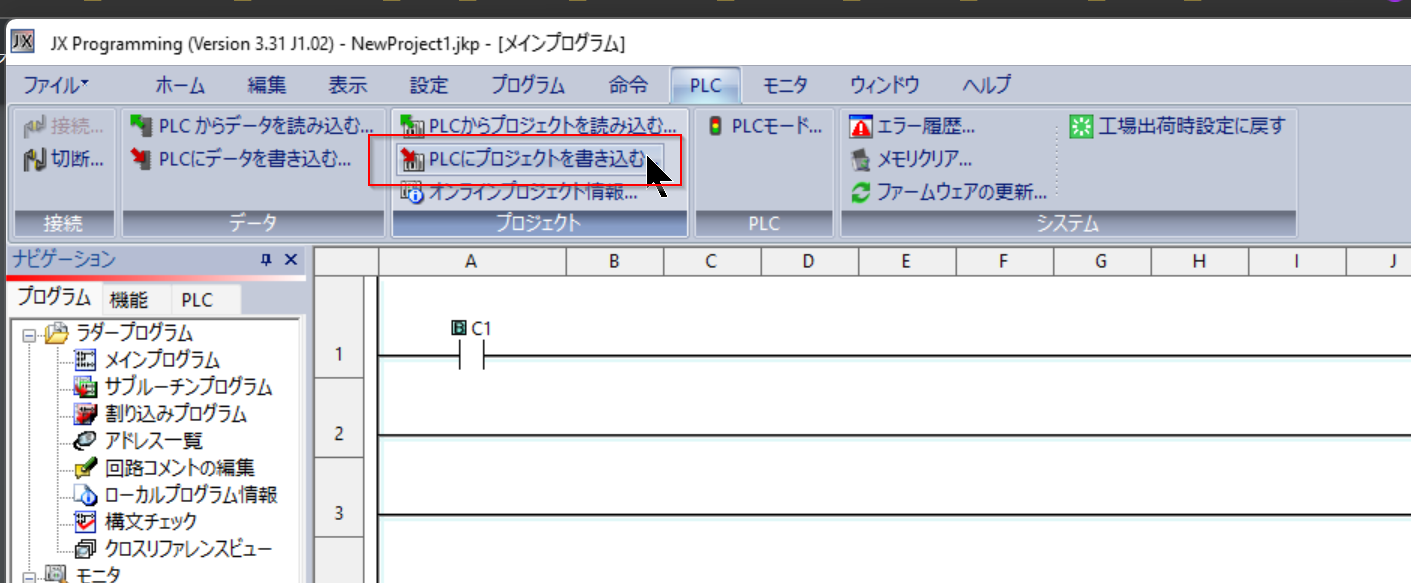

”PLCにプロジェクトを書き込む”をクリックし、プロジェクトをCPUにDownloadしましょう。

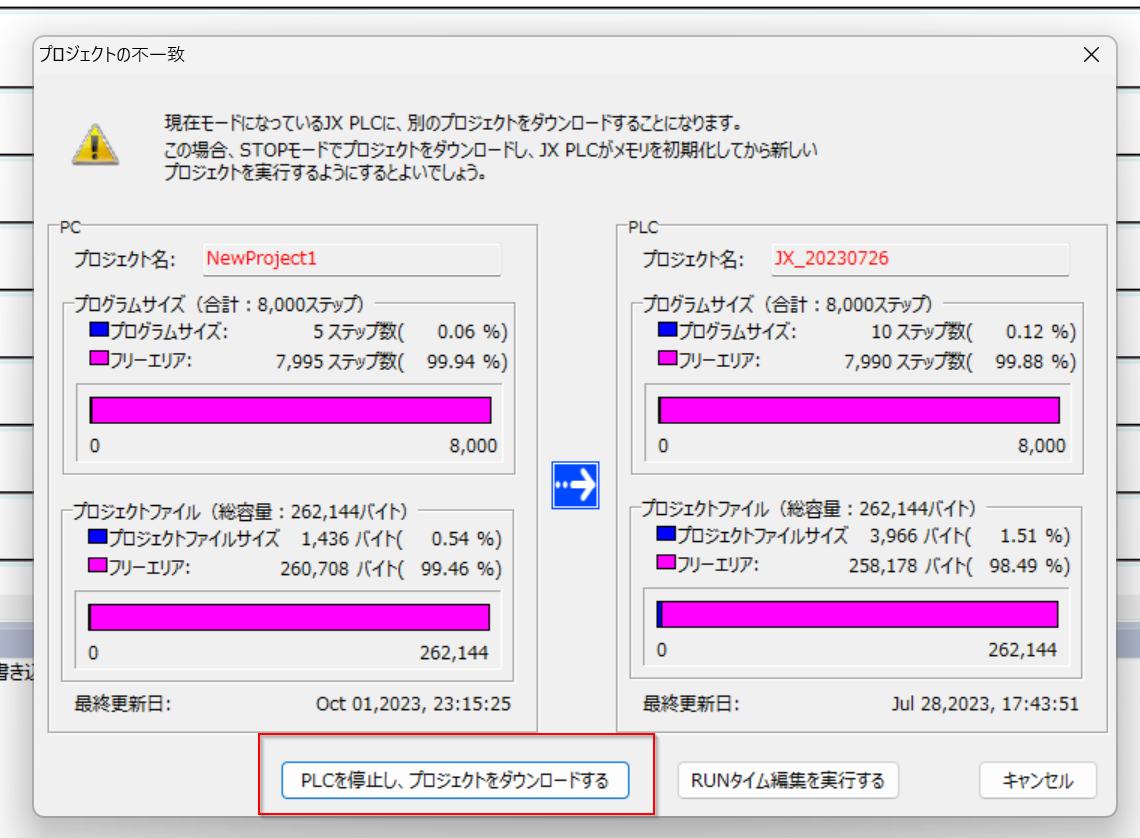

現在のプロジェクトとPLC内部のプロジェクトの比較表が表示されます。

OKをクリックし>RUNタイム編集を実行するで進みましょう。

”PLCを停止し、プロジェクトをダウンロードする”をクリックします。

しばらくまちます…

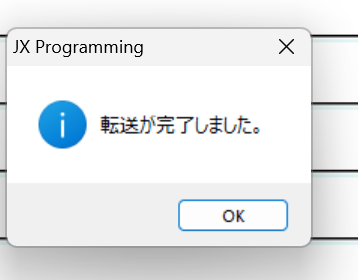

Done!

Change PLC Mode

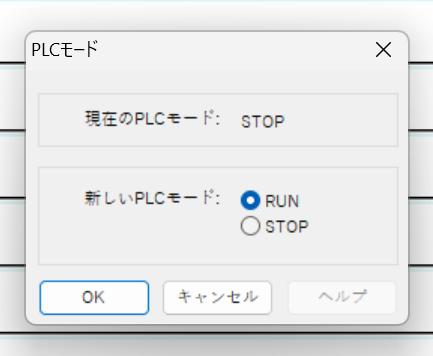

新しいPLCモードをRUNに選択し、Okで進みます。

Monitoring

最後はJX ProgrammingのMonitoring機能を紹介します。モニタ>データビュー>データビュー1をクリックします。

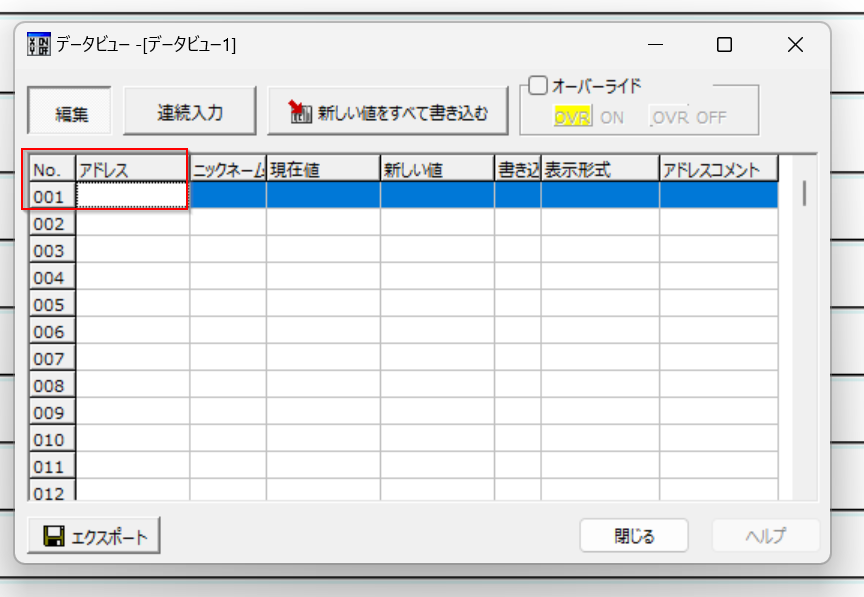

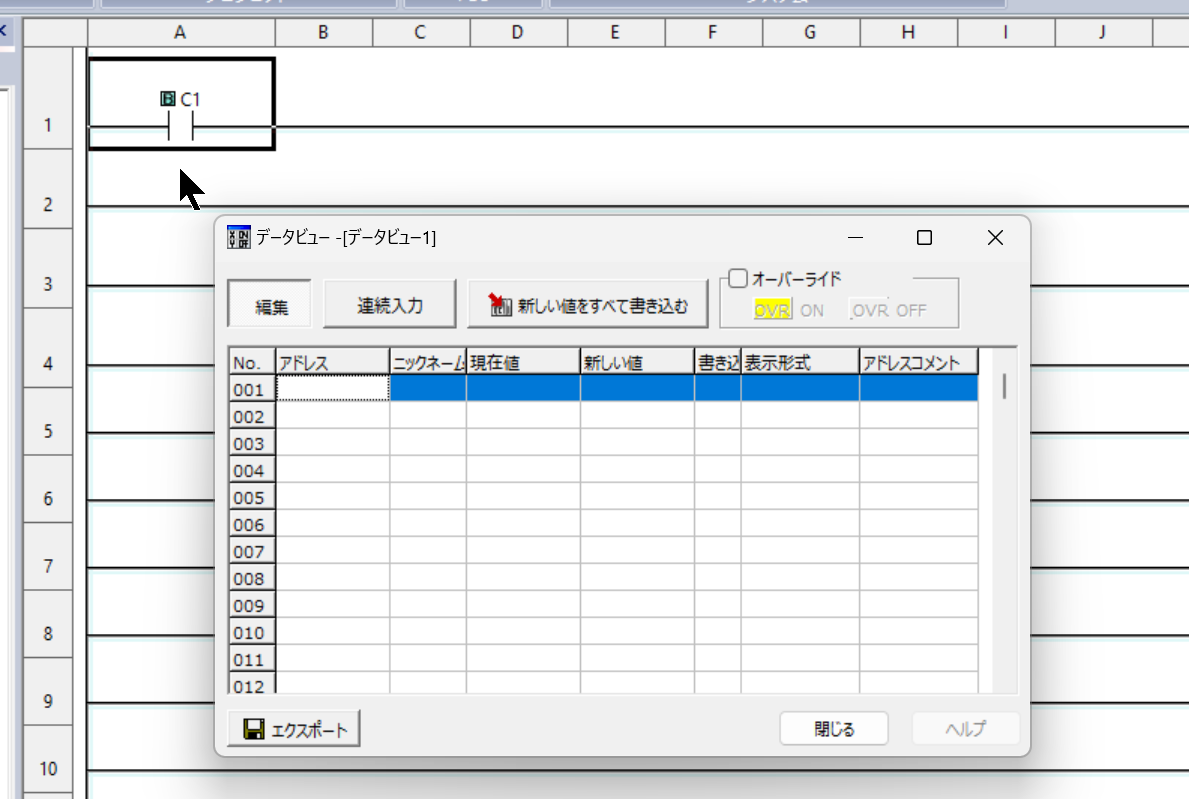

データビュー画面が表示されます。

Add Monitoring Devices

アドレスをクリックし、Monitorしたいアドレスを追加します。

アドレスの現在値が表示されます。

Overwrite

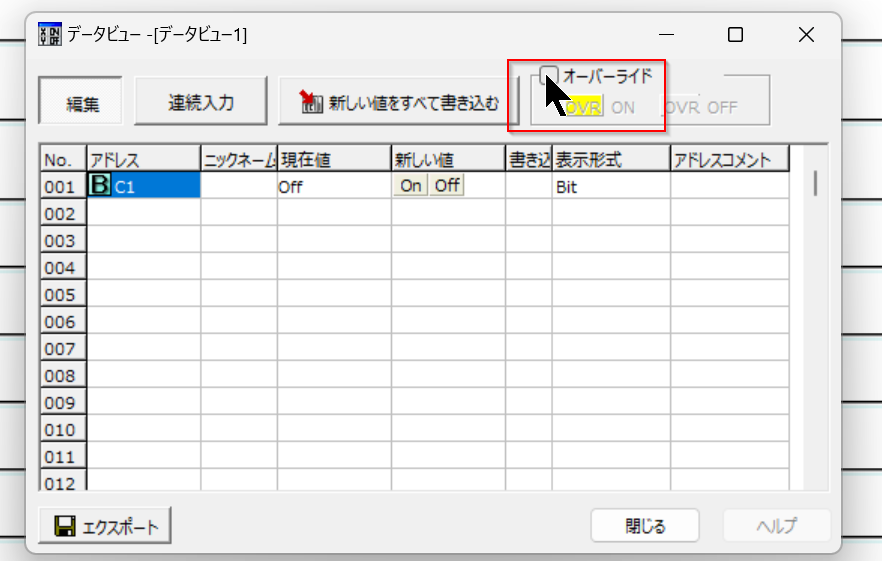

C1の現在値を上書きするため、オーバーライドのCheckBoxを入れる必要があります。

いまMonitor中のデバイスの現在値を変更できます。

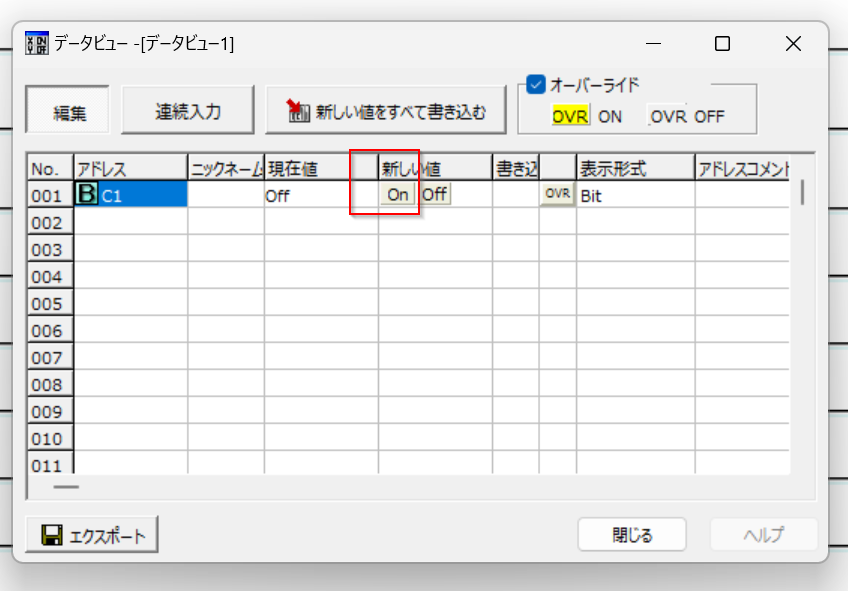

新しい値のFieldをOnにクリックします。

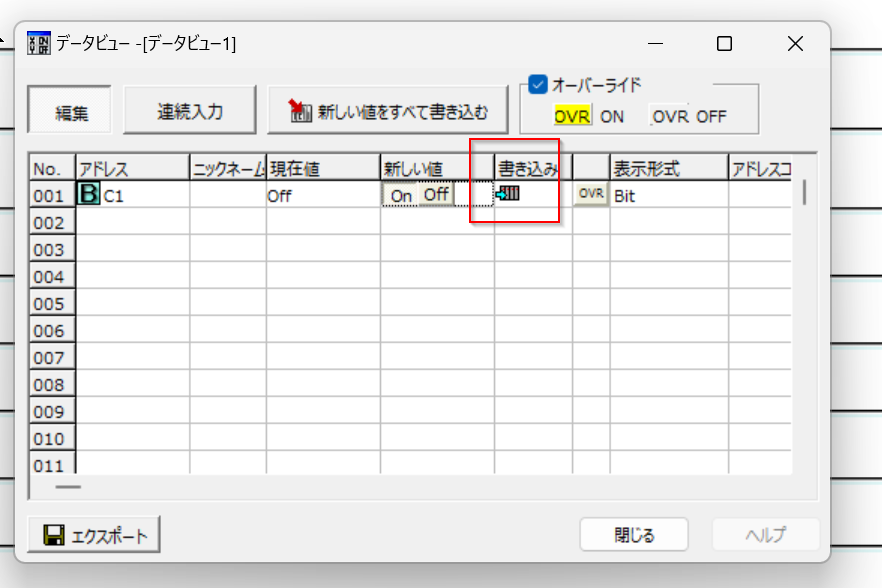

次は書き込みのFieldにボタンが表示され、このボタンをクリックしC1をONします。

Done!

Disconnect

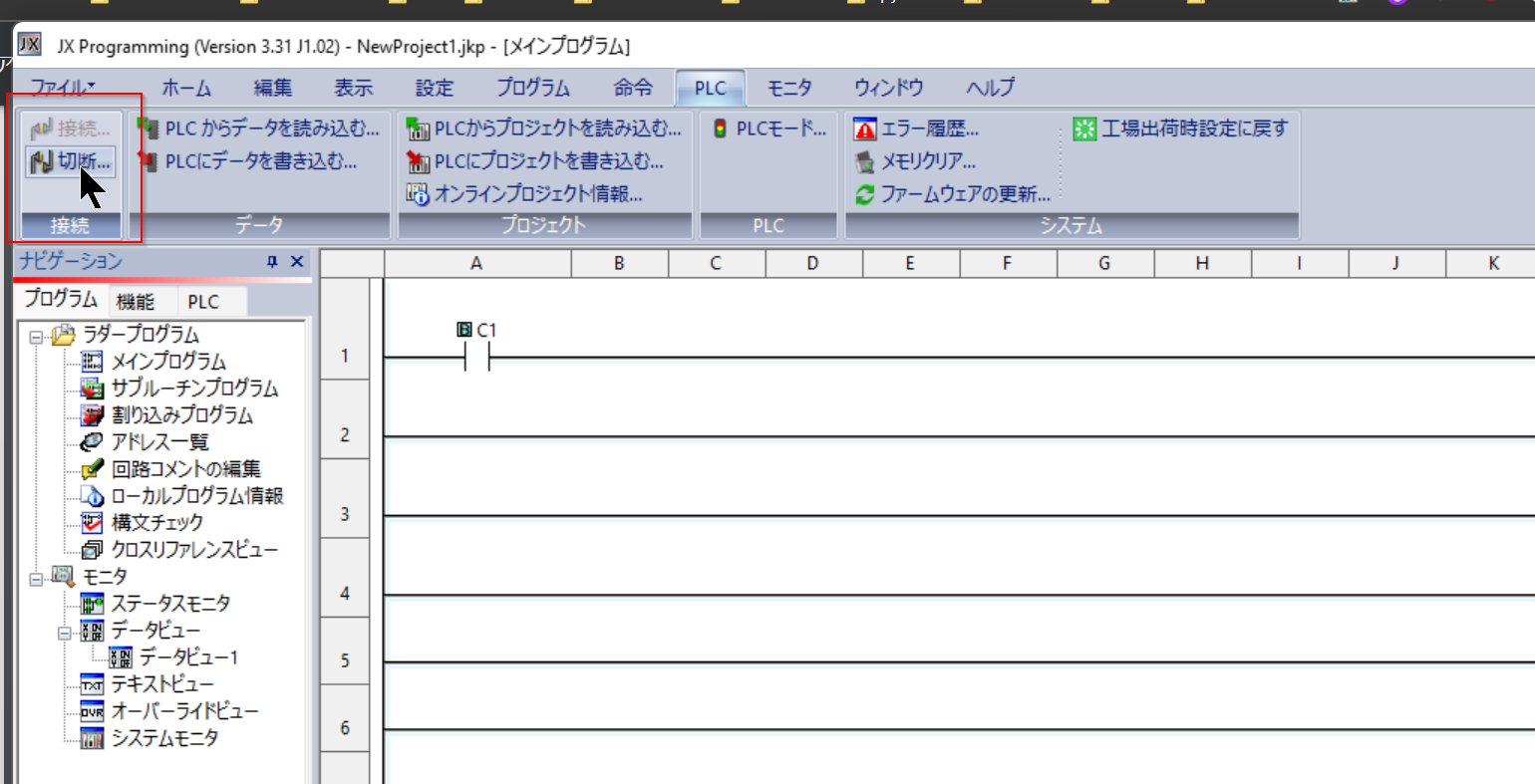

あと、切断のボタンをクリックしPCとPLCの接続を切ることができます。
