こちらはJTEKTのKOSTAC SJ ETHERの新しいシリーズのTutorialになります！最初はツールのインストール・Onlineなどの基本操作から始めます。

さ、はじめよう。

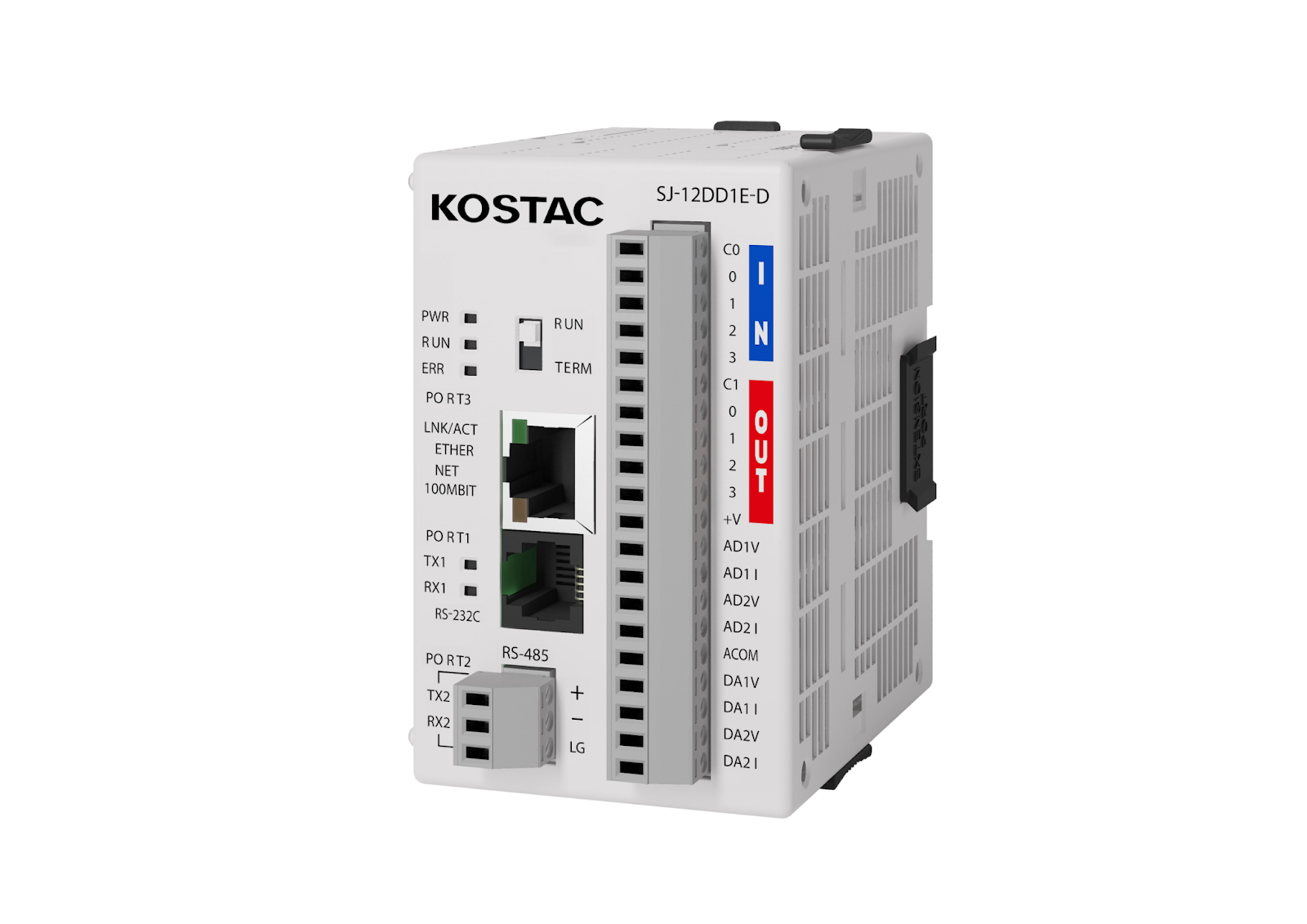

KOSTAC SJ ETHER?

KOSTAC SJ ETHERは小さくてもパワフル。マイクロサイズの高性能PLCであり、このような特徴があります。

• カードサイズのCPUは2種類あります。
• 本体にはCPUの種類に応じてディスクリート、アナログなど最大14点の入出力点を備え、1つのCPUから制御が可能。
• 無駄なスペースをなくし、省スペースを優先するため、ブロックタイプにはベースがありません。
• 7.5Kワード・プログラム・メモリおよび7.5Kワード・データ・メモリ
• 16ループPID制御可能

Downlaod

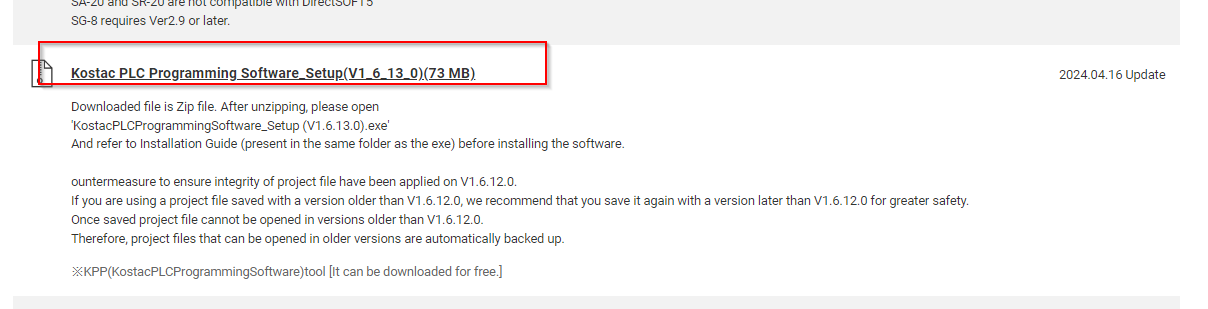

こちらのLinkからKOSTAC CPUのエンジニアツールをDownloadしましょう。

https://www.electronics.jtekt.co.jp/en/download/plc/

Installation

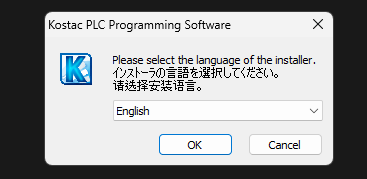

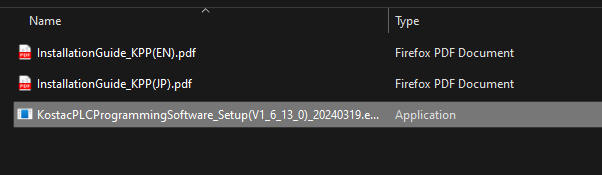

先ほどDownloadしたセットアップFileを起動し、英語を選びOkで進みます。

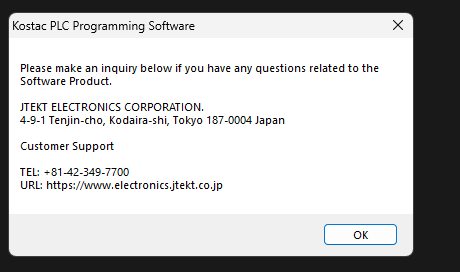

OKで進みます。

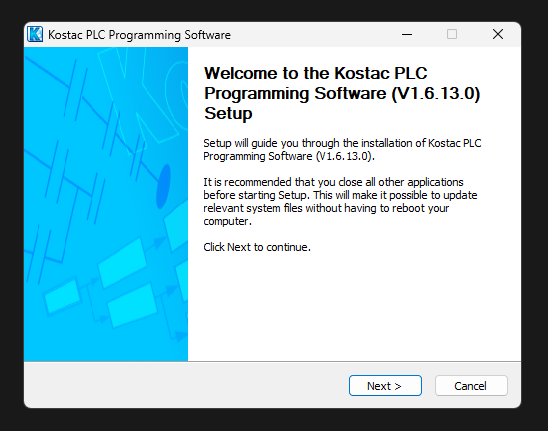

Next>で進みます。

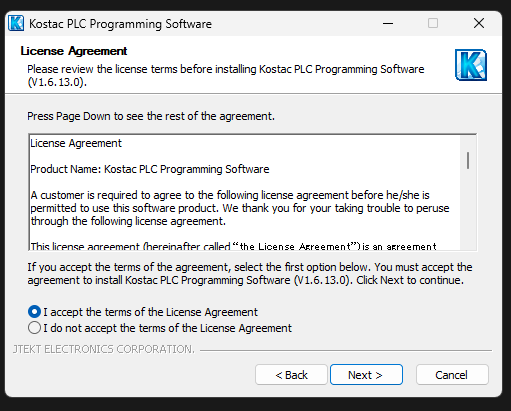

ライセンスに同意し、Next>で進みます。

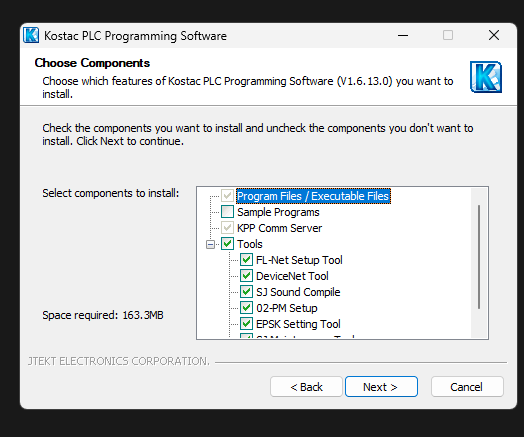

Next>で進みます。

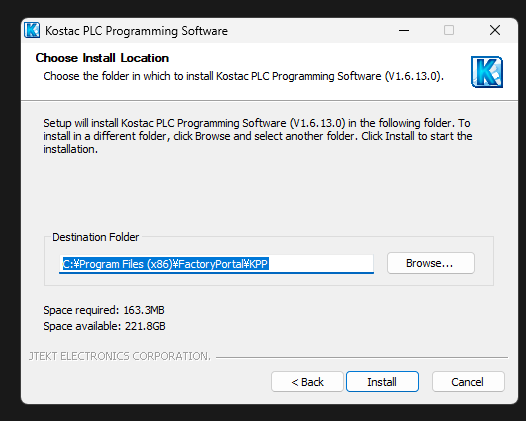

ソフトウェアのインストールLocationを設定し、Installで進みます。

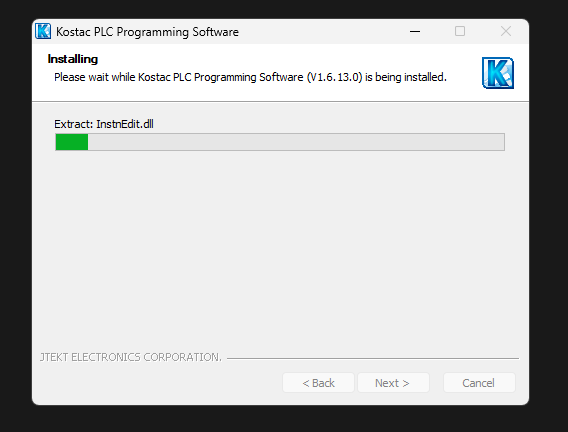

少々お待ち下さい…

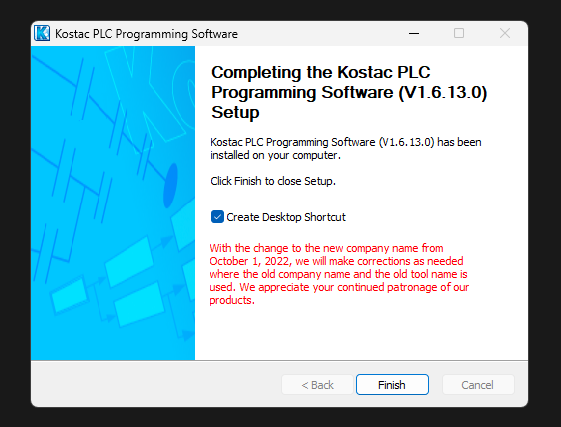

Done!

Your First Application!

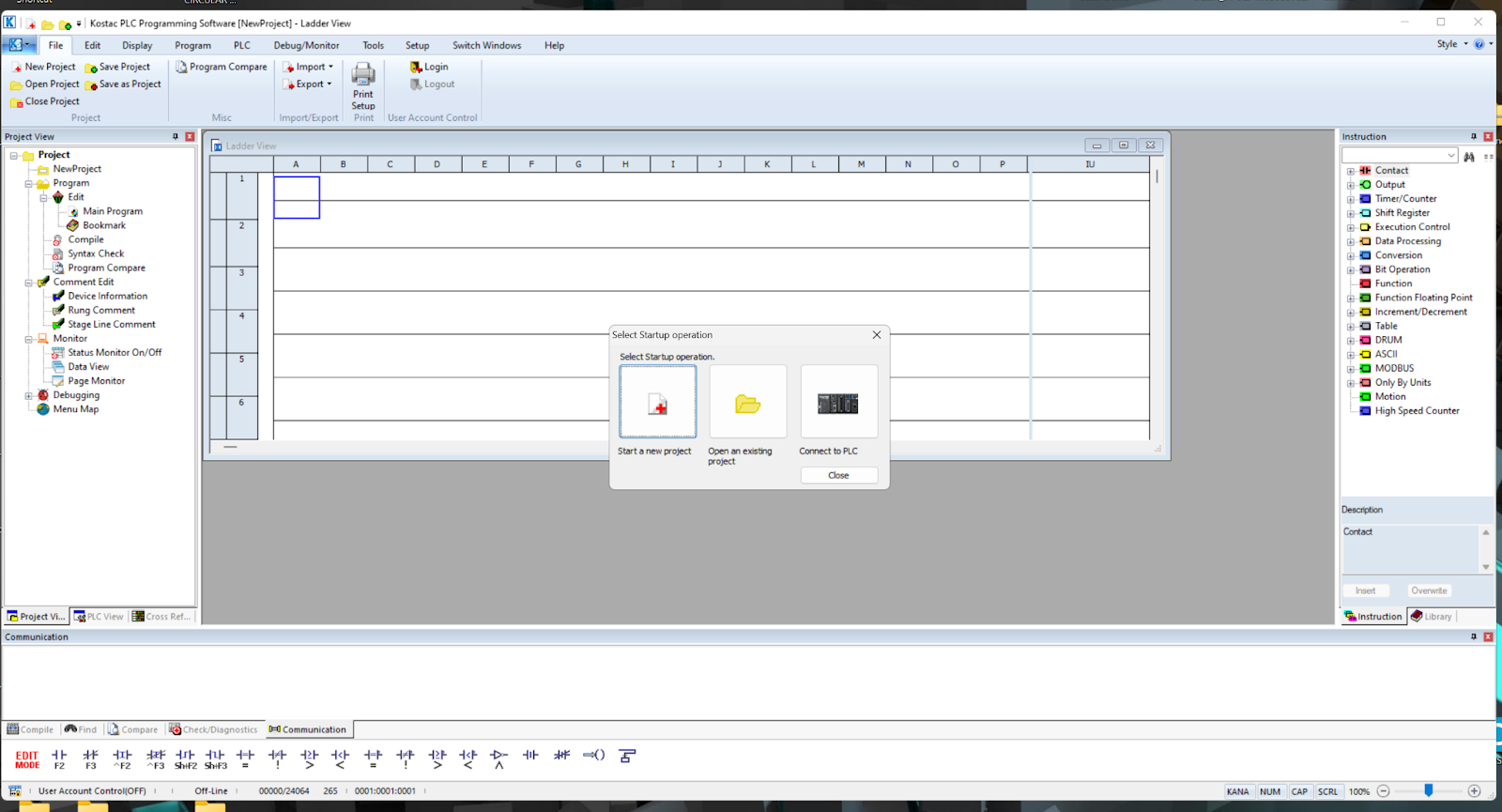

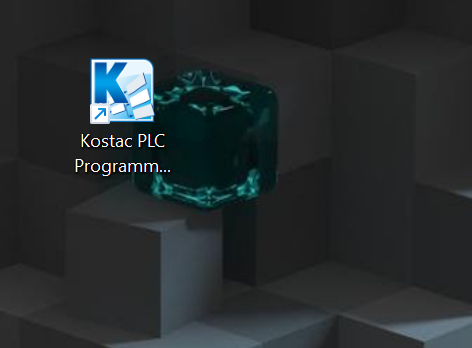

Kostac ソフトウェアを起動します。

Done!

Connect to PLC

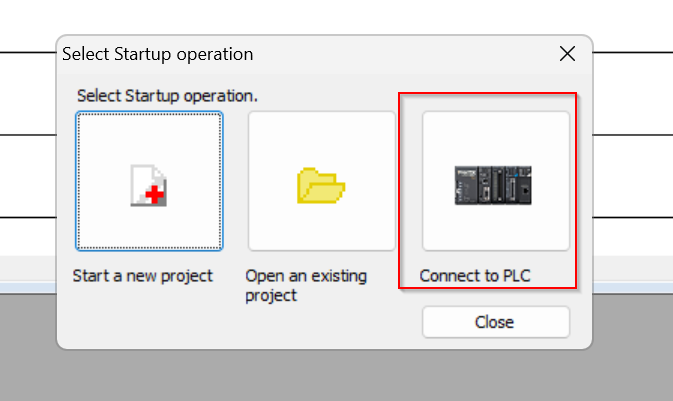

Connect to PLCでPCツールとPLCを接続します。事前にPCとPLCをLANで接続してください。

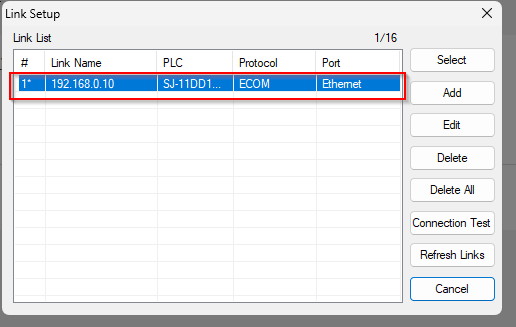

Done!KOSTAC PLCを見つけました。

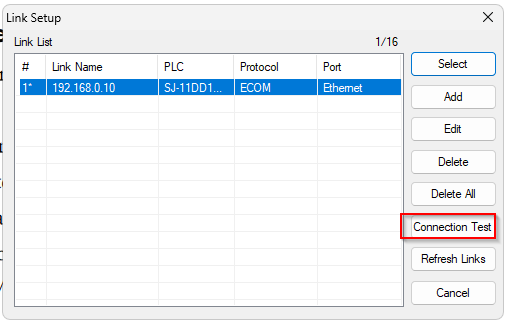

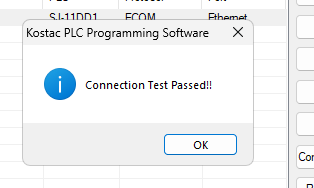

Connect Testをクリックし、PCとPLCの通信テストをします。

Done!

PLCを選び>Selectをクリックします。

Done!PLCのプロジェクトを読みました。

Disconnect

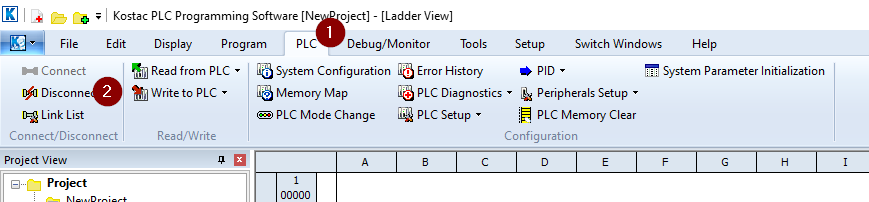

PLC>Disconnectをクリックし、Kostac PLC Programming SoftwareとPLCの接続を切断できます。

Read from PLC

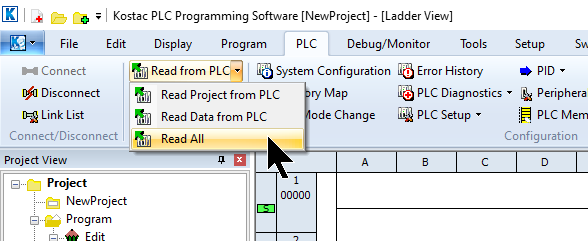

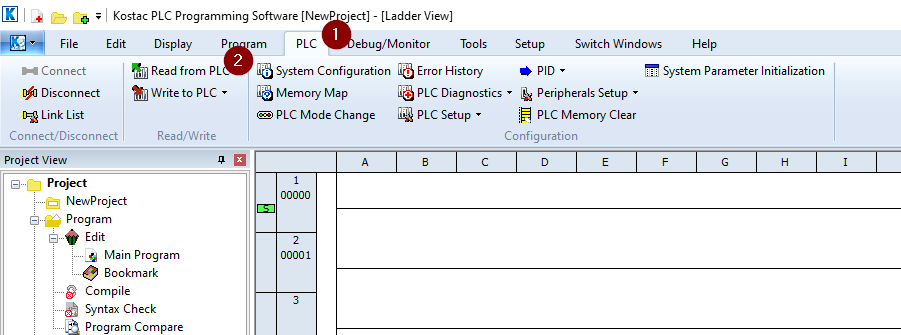

PLC>Read From PLCをクリックし、PLC内のプロジェクトを吸い上げることができます。

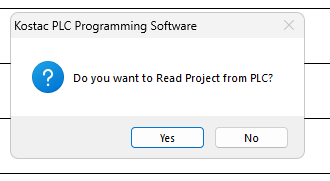

Yesで進みます。

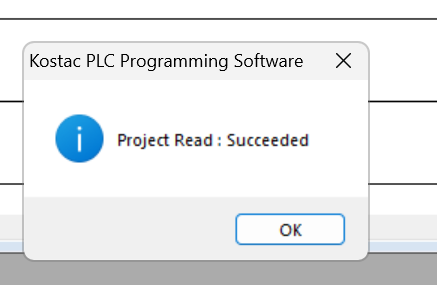

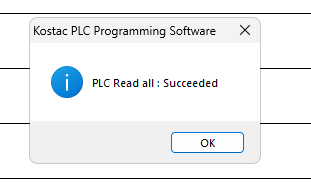

Done!プロジェクトをPLCから吸い上げました。

Star to Edit

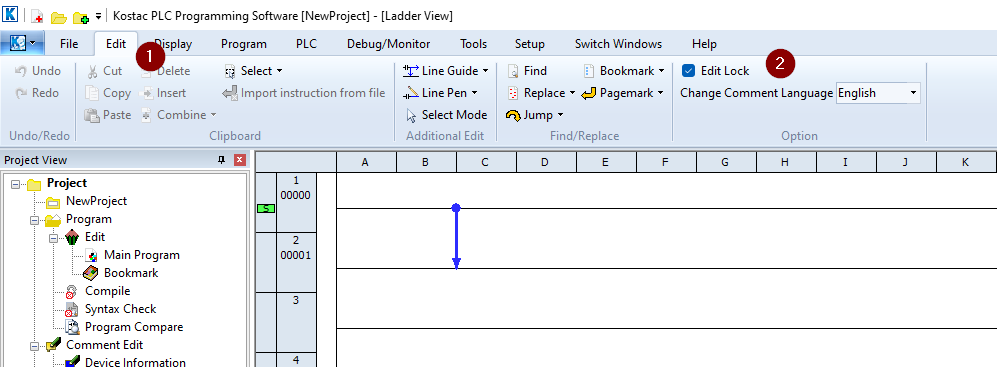

プロジェクトを修正するにはEdit>Edit LockのCheckboxを外しましょう。

Add NO Contact

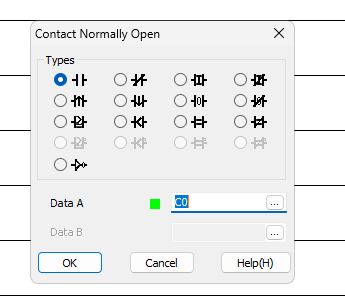

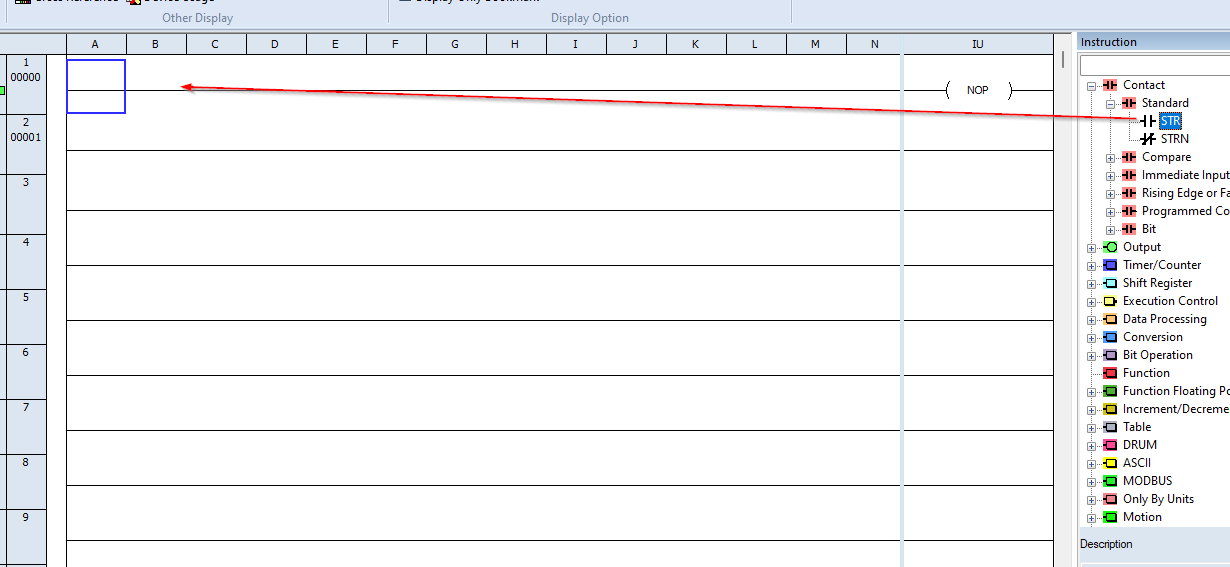

Contact>Standard>STRでA接点をプログラムに追加します。

接点の種類を設定できます。

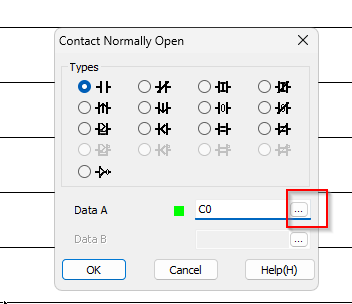

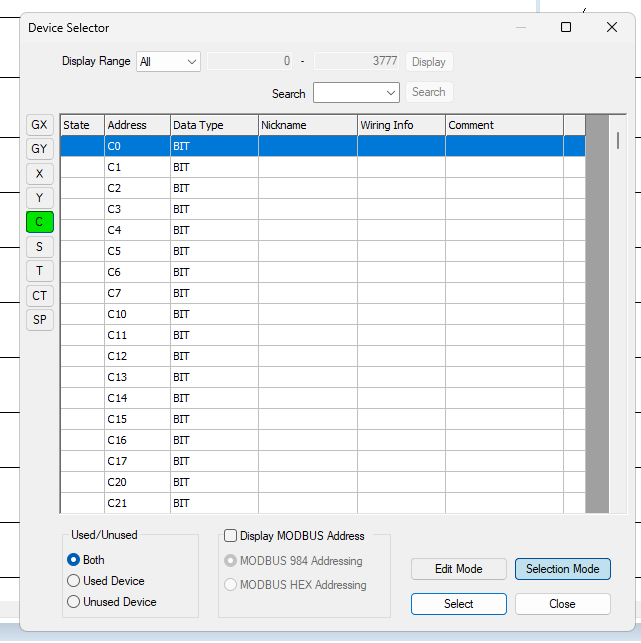

また、赤枠にある…ボタンをクリックし接点と紐つけるデバイスを設定できます。

アプリケーションに合わせてデバイスを設定しましょう。

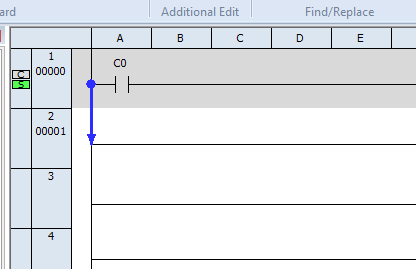

Done!A接点を追加しました。

Add NC Contact

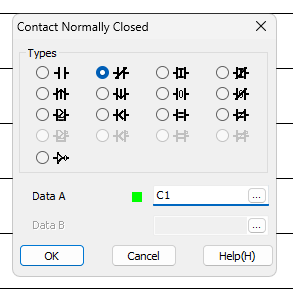

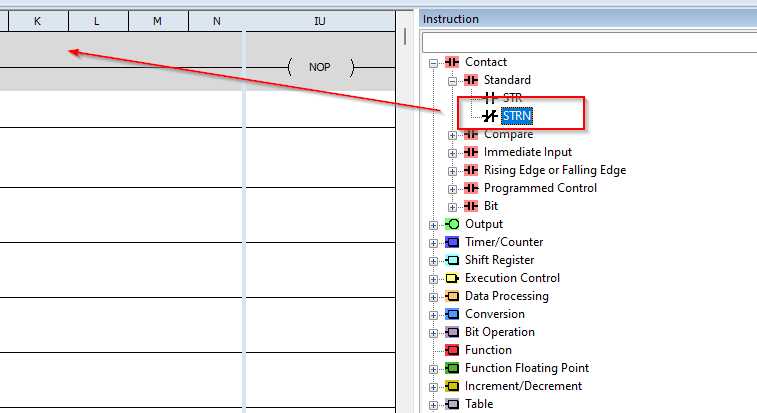

次はContact>Standard>STRNでB接点を追加します。

接点の種類を設定できます。

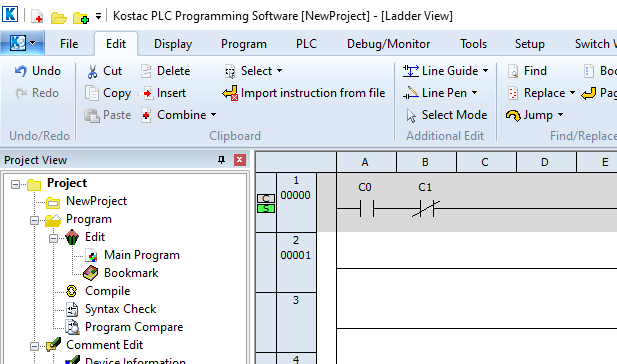

Done!B接点を追加しました。

Add Coil

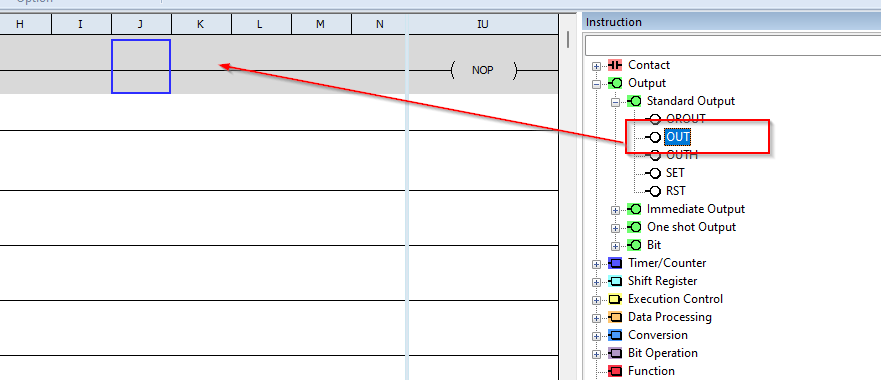

最後はコイルを追加するため、Output>Standard Output>OutをプログラムにDropします。

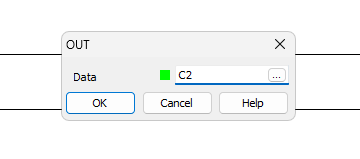

コイルに紐つけるデバイスを設定します。

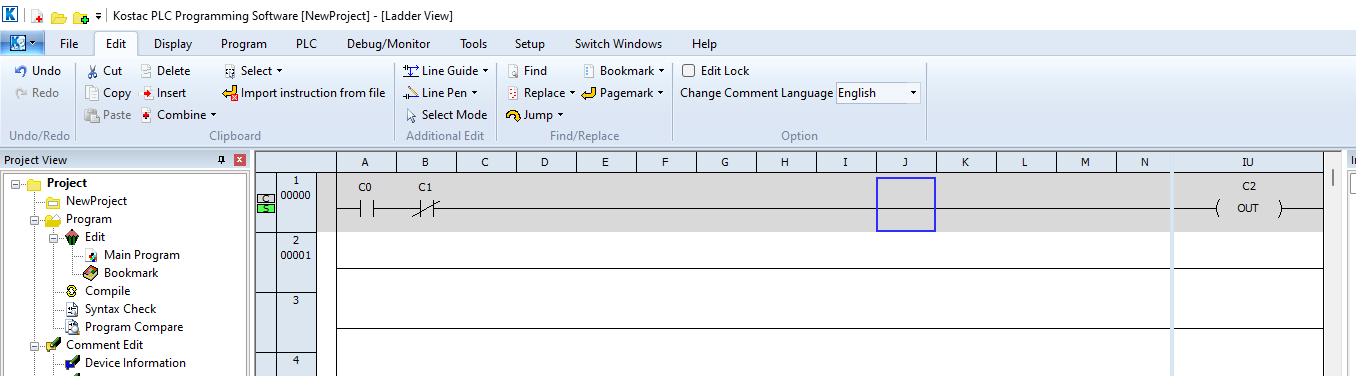

Done!コイルも追加されました。

Add END Instruction

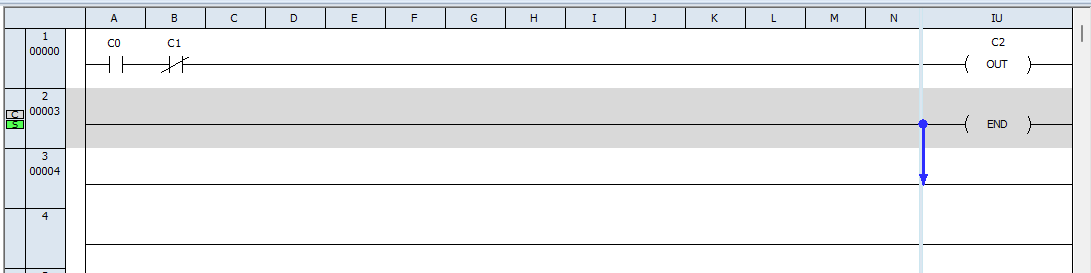

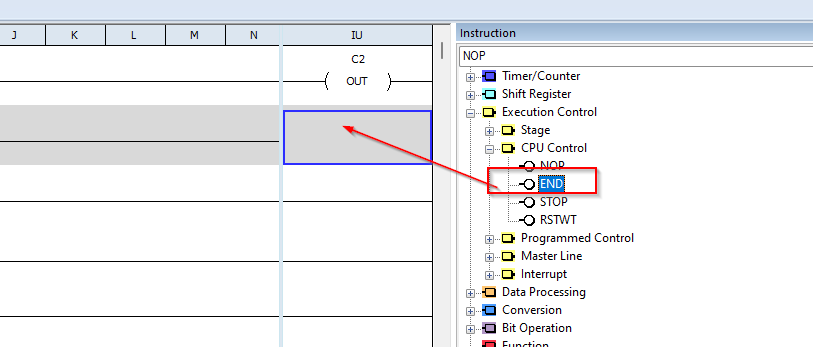

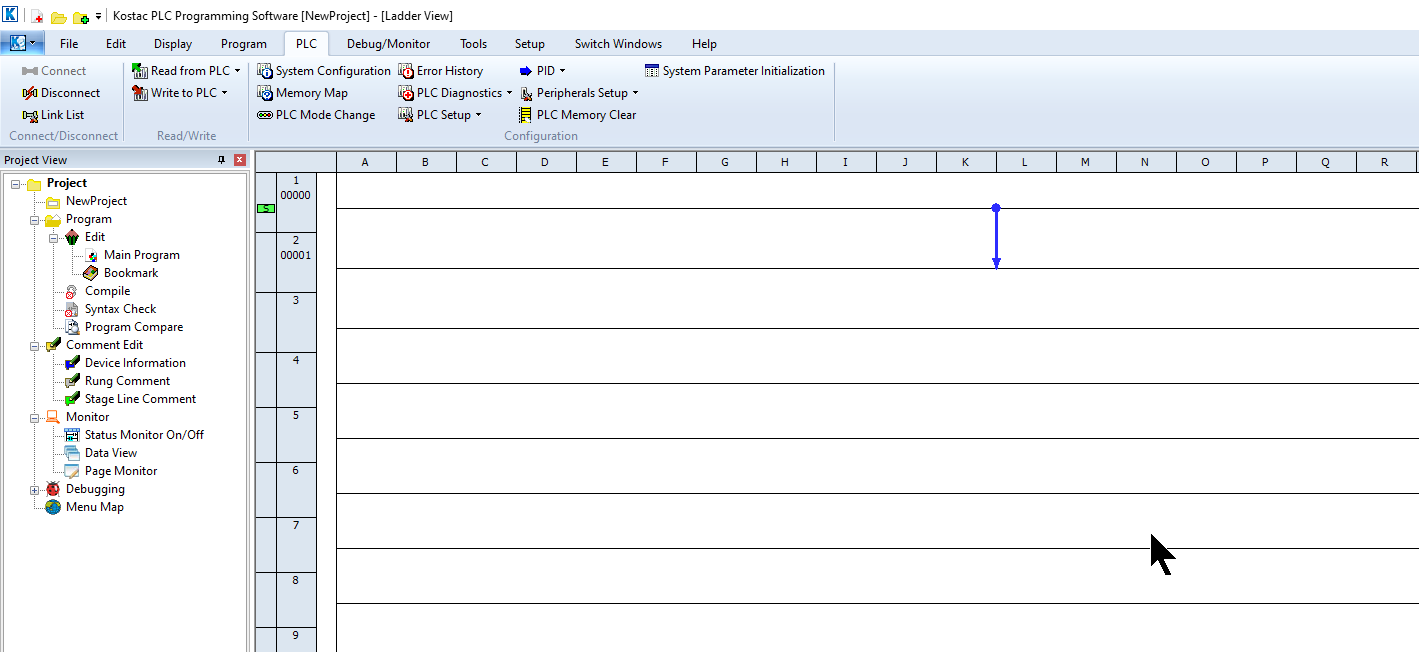

最後はEND命令を追加しプログラムを終了させます。

Done!これで完璧です！

Compile

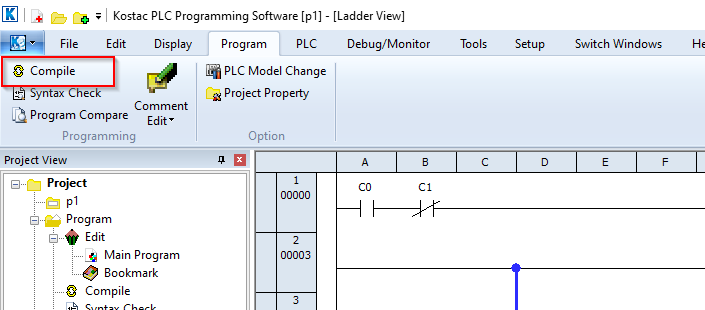

Program>Compileでプロジェクトをコンパイルしましょう。

Connect

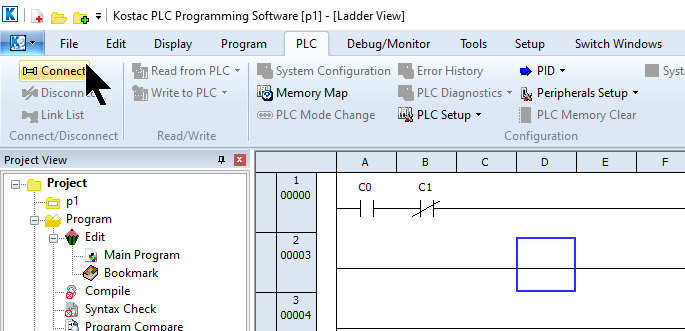

PLC>ConnectでPCとPLCを接続しましょう。

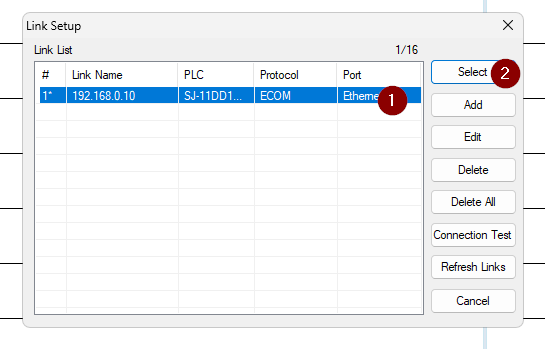

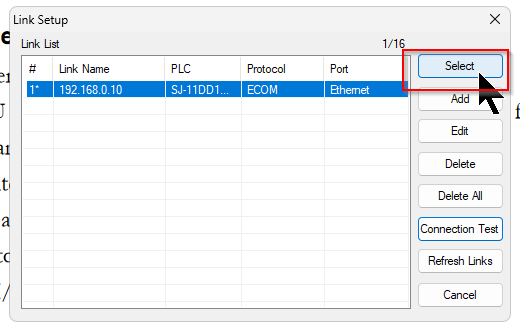

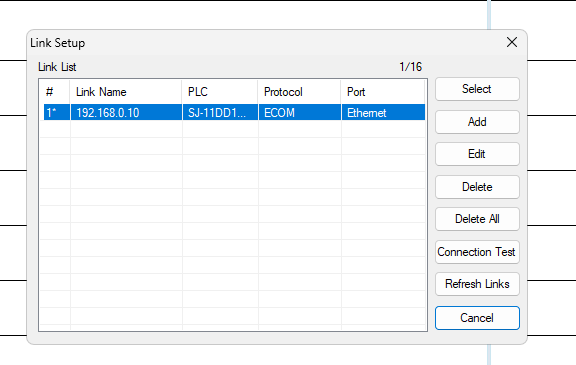

接続したいPLCを選択し、Selectをクリックします。

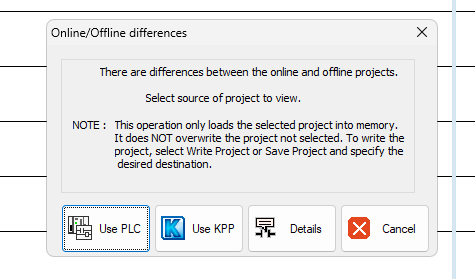

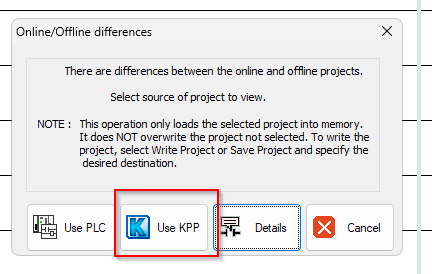

現在開いているプロジェクトとPLC内のプロジェクトが異なるため、下図のメッセージが表示されます。

Compare

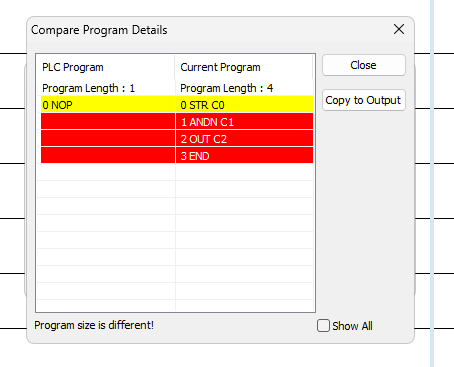

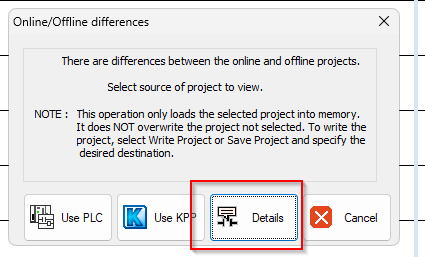

Detailsボタンをクリックし、現在開いているプロジェクトとPLC内のプロジェクトを比較できます。

Use PLC

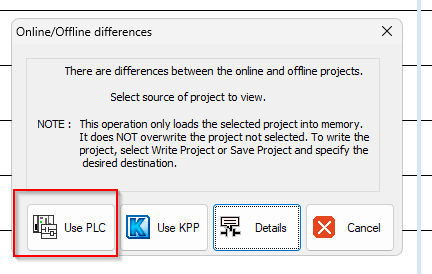

Use PLCではPLC内部のプロジェクトを使用します。

Use KPP

Use KPPはPLCプロジェクトのメモリを使用することになります。

Write to PLC

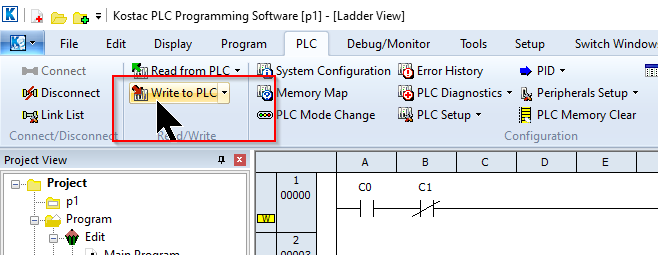

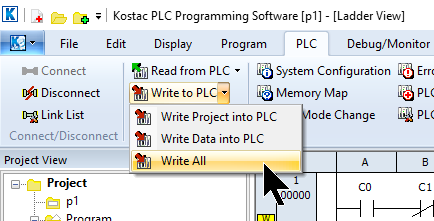

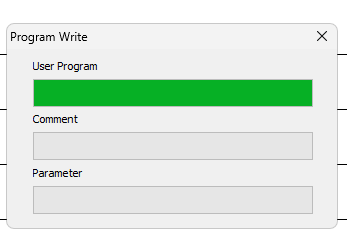

PLC>Write to PLCでプロジェクトをCPUに書き込みましょう。

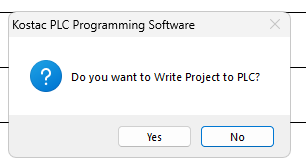

Yesで進みます。

少々お待ち下さい…

Done!

Chage the PLC Mode

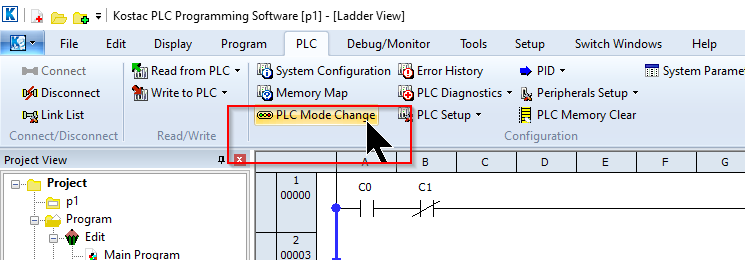

最後はCPUのModeを変更するため、PLC>PLC Mode Changeをクリックします。

RUNを選択し、OkでCPUをRUNモードにシフトしましょう。

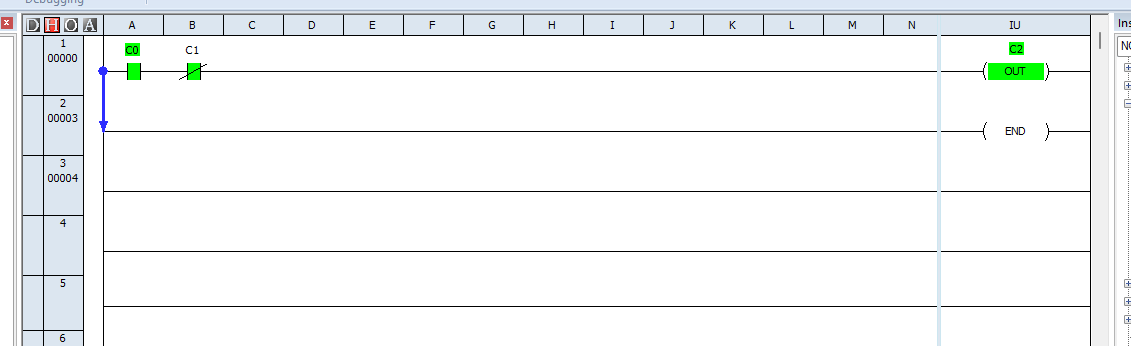

Status Monitor

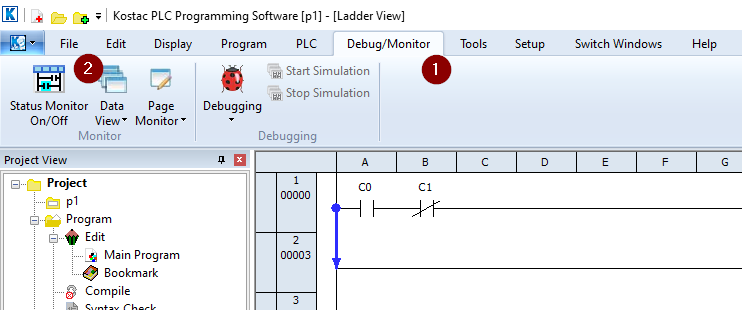

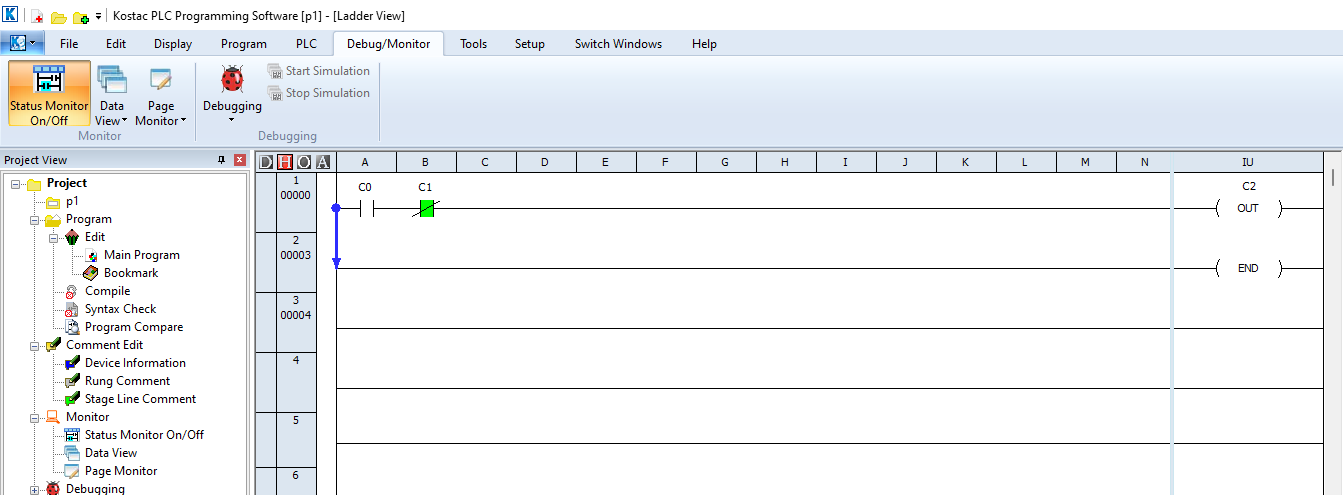

Debug Monitor>Status Monitor ON/OFFで現在プロジェクトを監視できます。

Done!

Change Variable Status

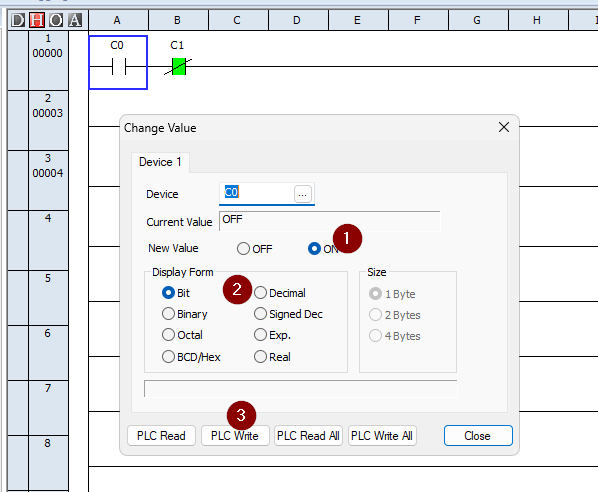

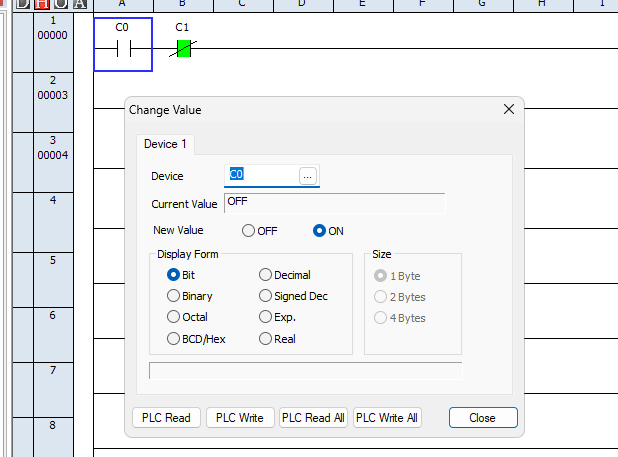

最後はC0の現在値を変更するため、C0をダブルクリックしましょう。

New ValueをONしに設定し、PLC Writeで現在値を更新します。

Done!コイルC2がONになりました。
