まずは私のWindows10のパソコンでどうやらStep7-MicroWINがうまく動かないみたいでPGを使った方が一番いいです。

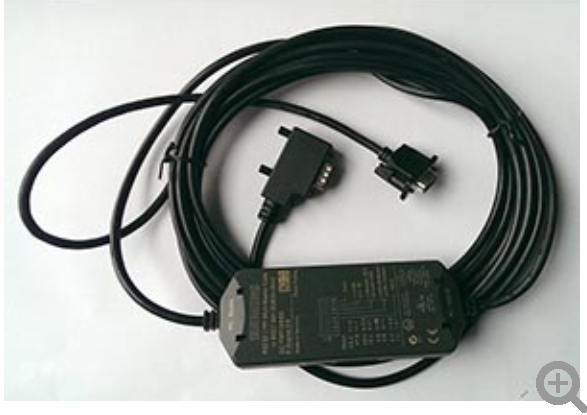

こっちは今回使うのケーブルです。

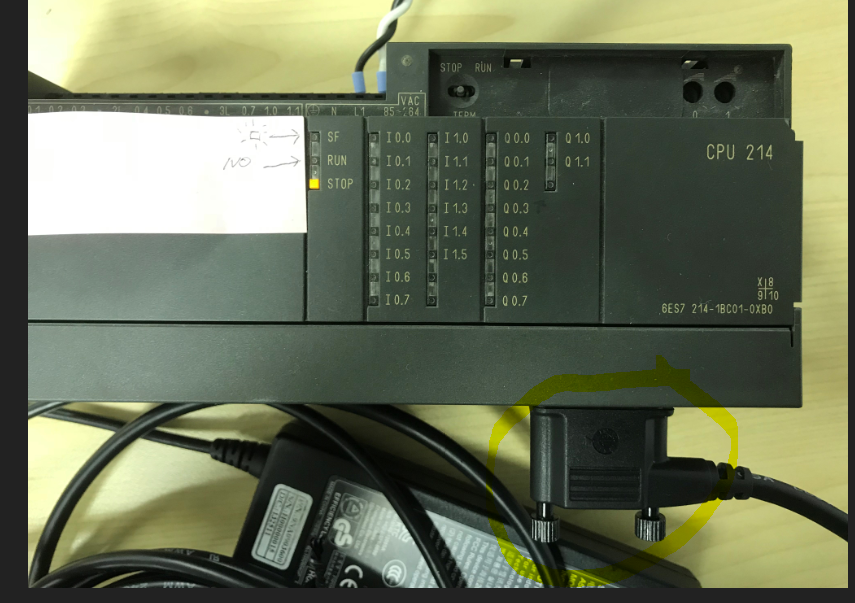

ケーブルは黄色マックのところに挿します。
S7-200の吸出しに使うのはStep7-MicroWINというソフトです。

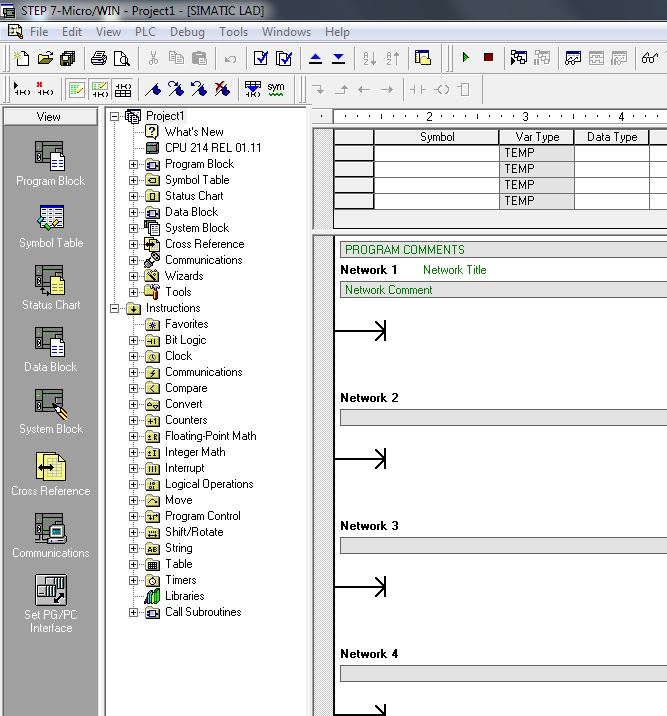

ソフト起動したらまず左のViewのところにSet PG/PC Interfaceがあります。
クリックしてください。

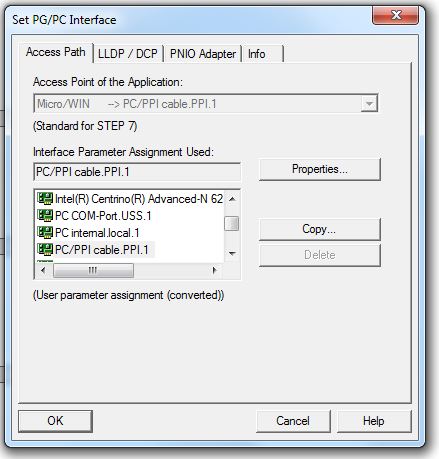

Interfaceは下記と同じように設定します。
次はPropertiesを押します。
こっちは通信速度、アドレスなど設定できます。
とりあえずDefaultします。

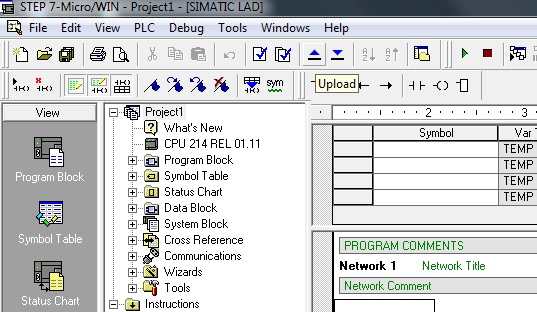

次はMicro/Winの画面でUploadを押します。

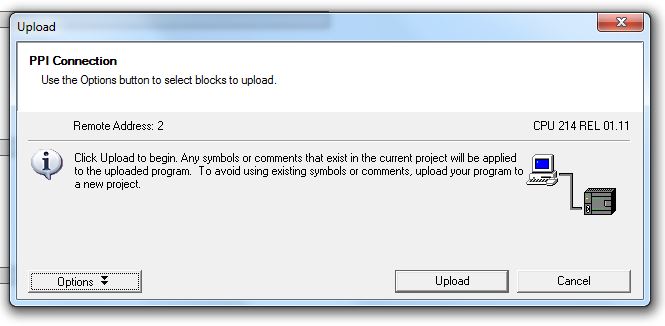

Upload を押します。
これでUpload始まります。
