今回の記事ではURSimをWindows OSにインストールする方法やRoboDKと連動する手順を紹介します。よろしくおねがいします。
URSim?
URSimはURから提供されたOffline Programとシミュレーションソフトです(実機と繋がらないともちろん100%の機能を再現できませんが)もしSimulation Modeが有効になった場合、DIもシミュレーションできます。
そして今回の記事ではURSimをWindows OSにインストールする方法やRoboDKと連動する手順を紹介します。
注意するのはURSimはWIndow上で実行するには仮想OSのソフトが必要です。(例えばVMwarePlayerやVirtualBox、それはURSeimはLinux向けに作られたので)
そしてURSimの中にUR3e/UR5e/UR10eのシミュレーターが含まれています。
(同時に複数のシミュレーターを動かすことができません)
What you need?
最低限そのようなものがあればOkです。
- ハードディスクに8 GB 容量
- 最低限1280×800の解像度
- 仮想ソフト
- 7Zip
Reference Link
Downlaod the URSIM Images

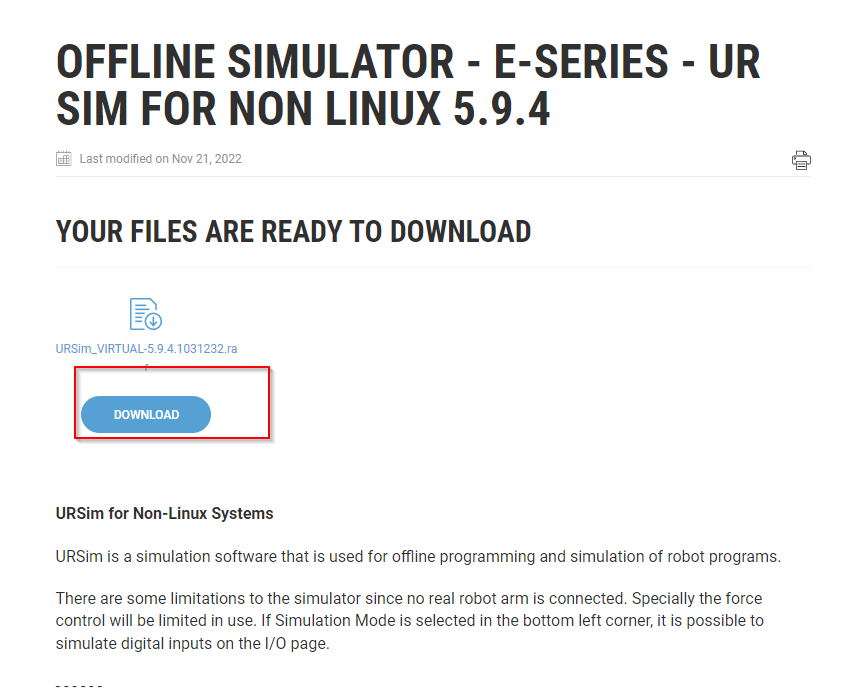

下記のLinkからURアカウントを登録しURSIMをDownloadしてください。
Install Images with VMWare
DownloadしたFileを解凍します。

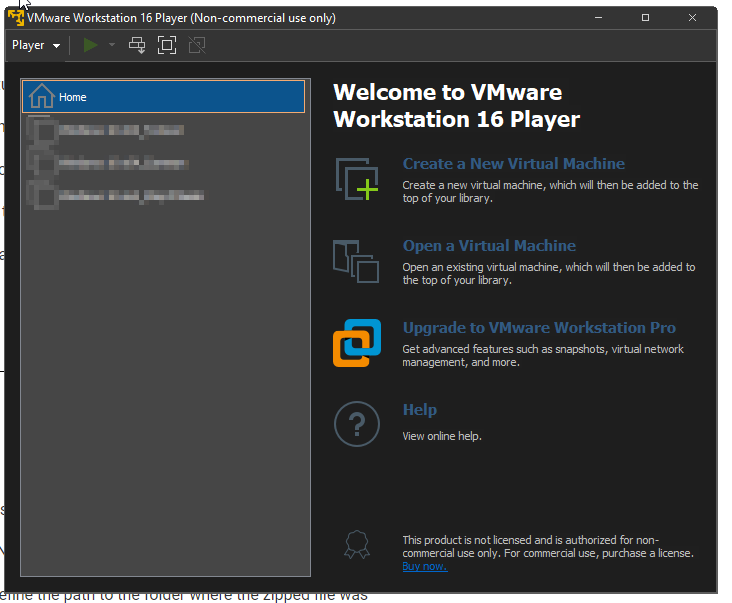

VMwareを起動します。

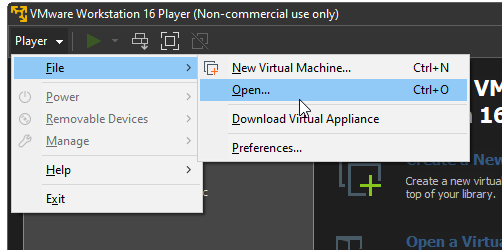

File>Openします。

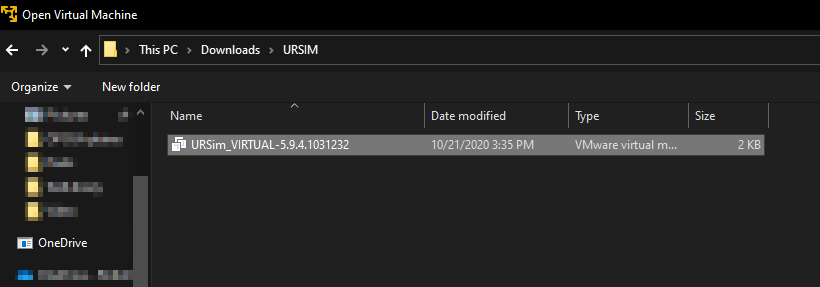

先ほど解凍したFileを選びます。

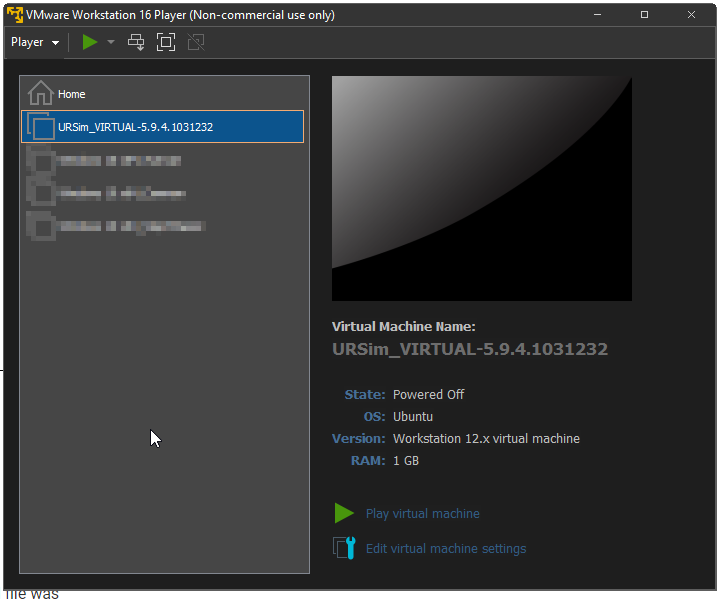

URSIMがインストールされたOSをVmwareに追加しました。

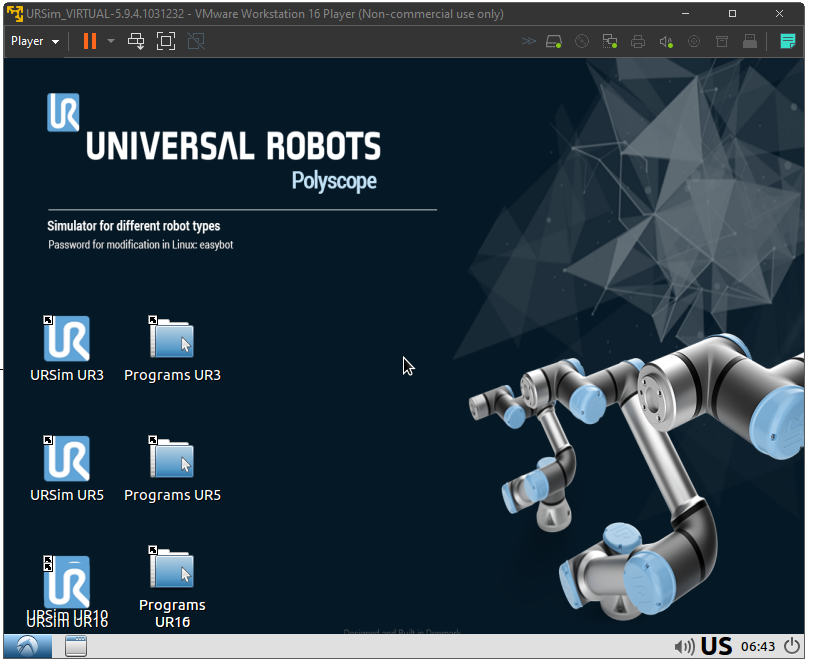

Done!URSIMのOSが起動できました。
Setup Shared Files
必ずではありませんが、VMwareで共有フォルダの設定方法も紹介します。

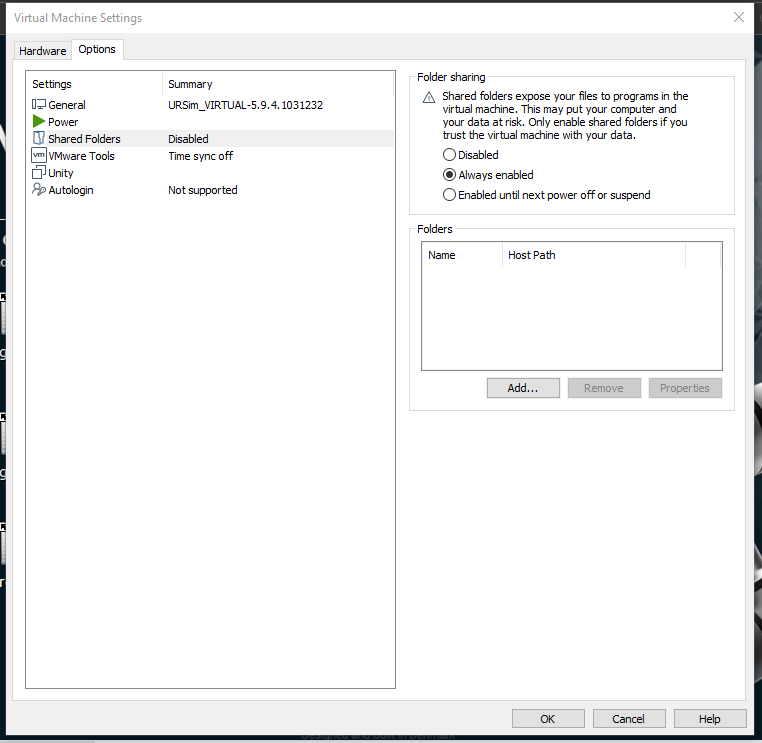

Options>Shared Folderを選び、Addで新しい共有フォルダを追加します。

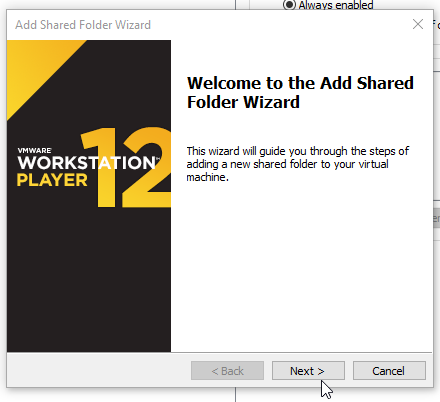

Next>で進みます。
BrowseでHost PCの共有フォルダを設定します。

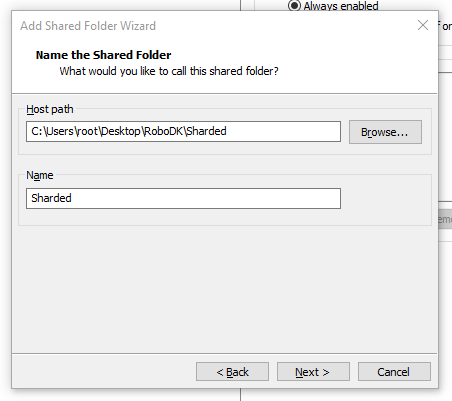

共有フォルダの名前を設定しNext>で進みます。
Enable this shareのCheckboxをいれ、Finishで完了。

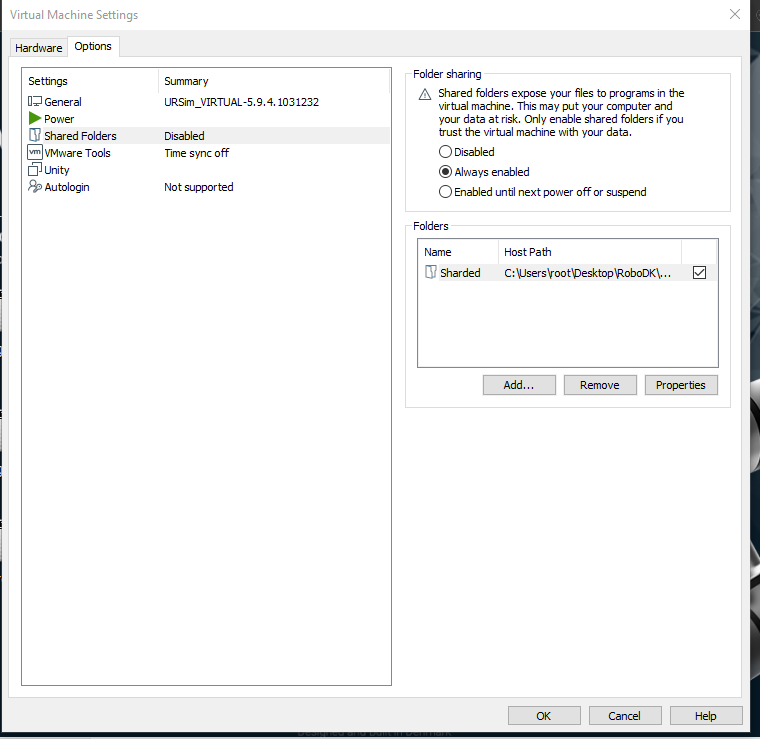

OKで完了。
Play with URSIM
Launch UR3
URSM UR3を例として説明いたします。URSIM UR3をダブルクリックします。
しばらく待ちます…

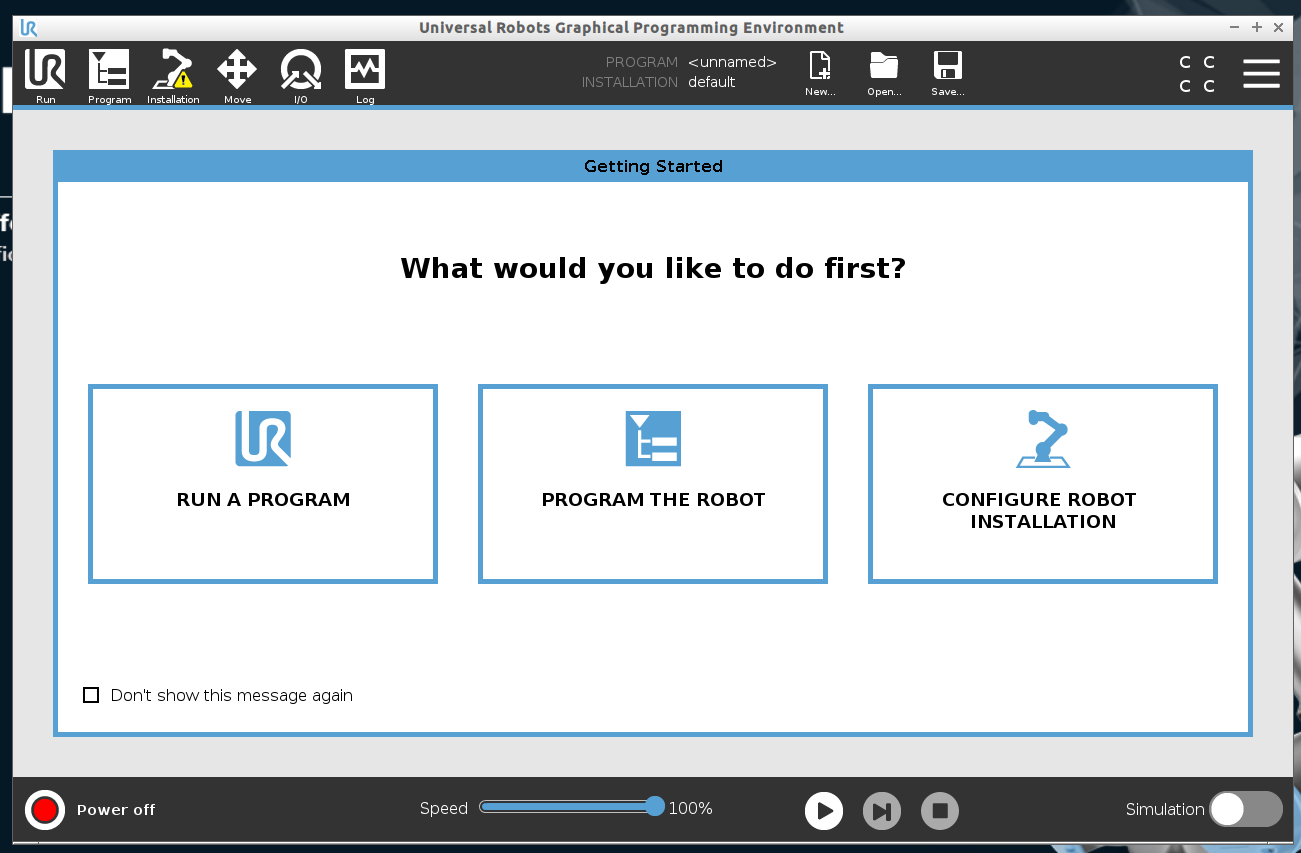

Done!
Power ON

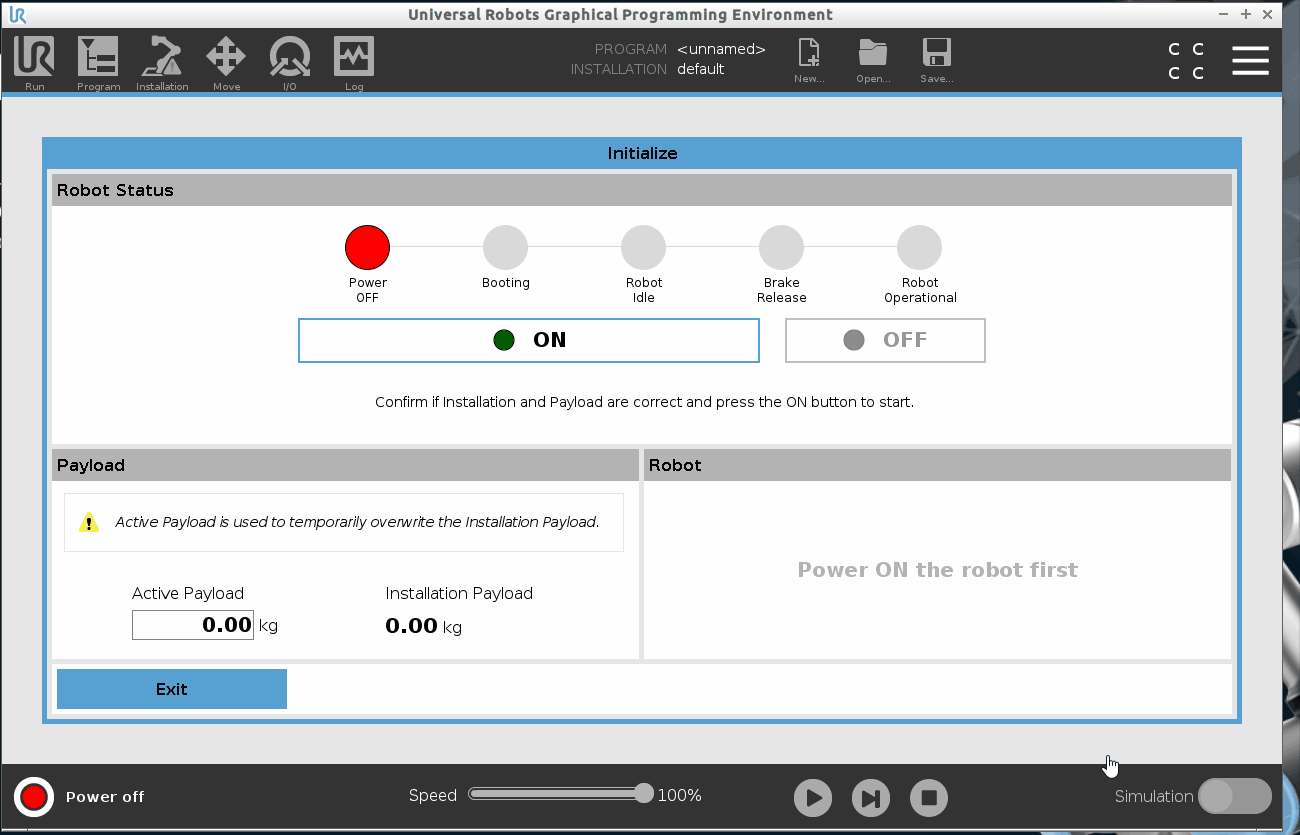

Power offのところをクリックします。

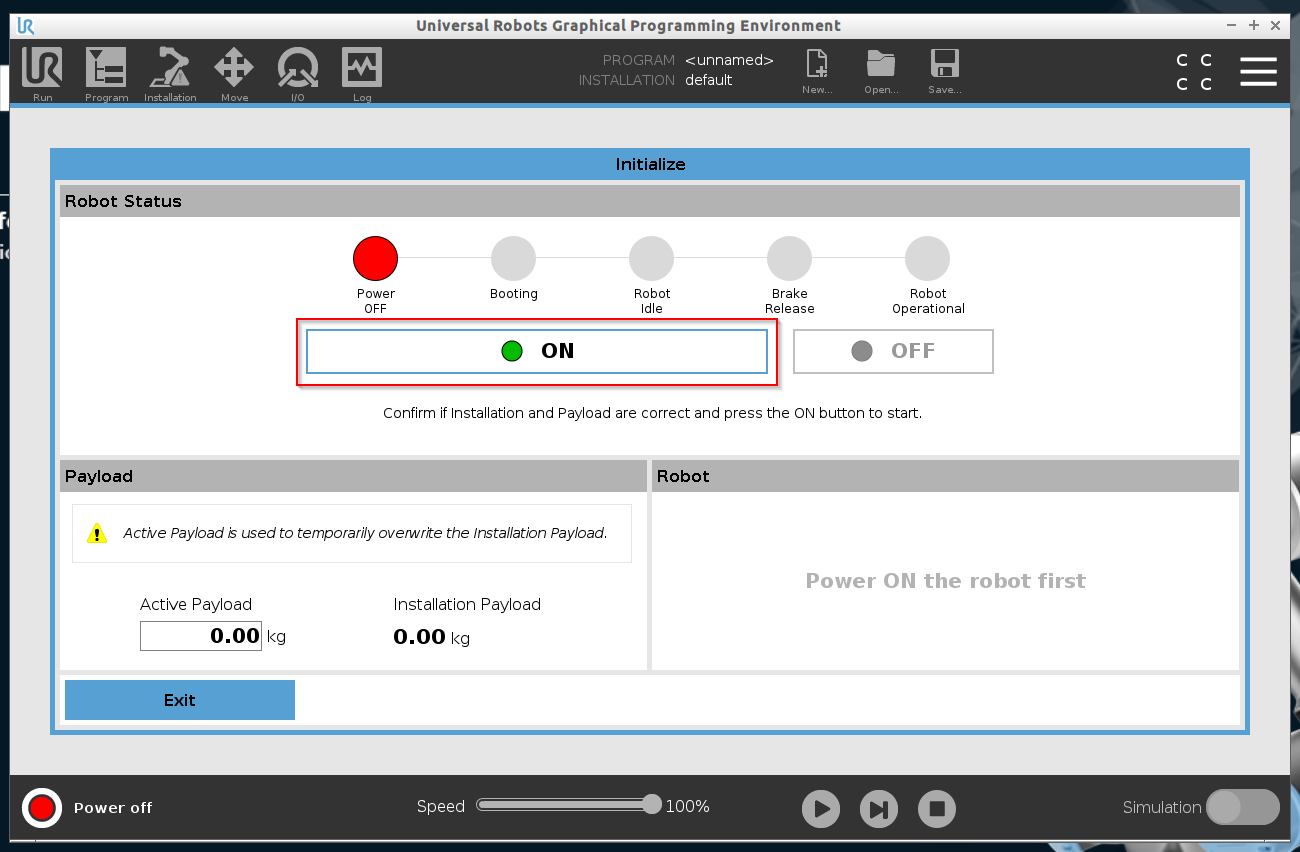

ONボタンをクリックしUR3の電源を入れます。
Done!電源を入れました。
Payload
次はUR3のPayloadを設定します。Default=0.00kgでクリックすれば設定変更が可能です。

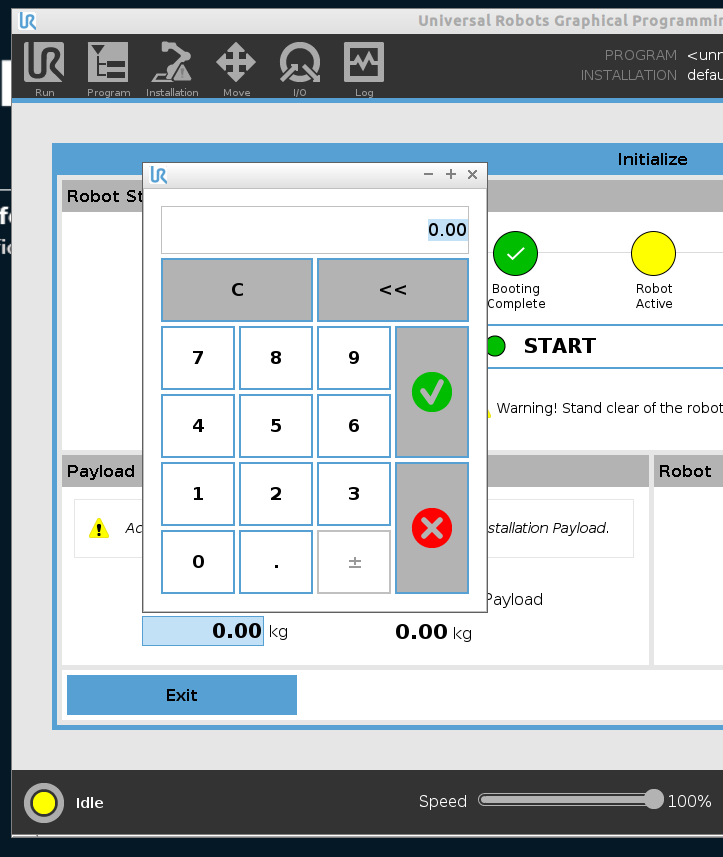

数字のKeypadが表示されます。
今回の記事で1.0kgを設定します。
Start Your UR3

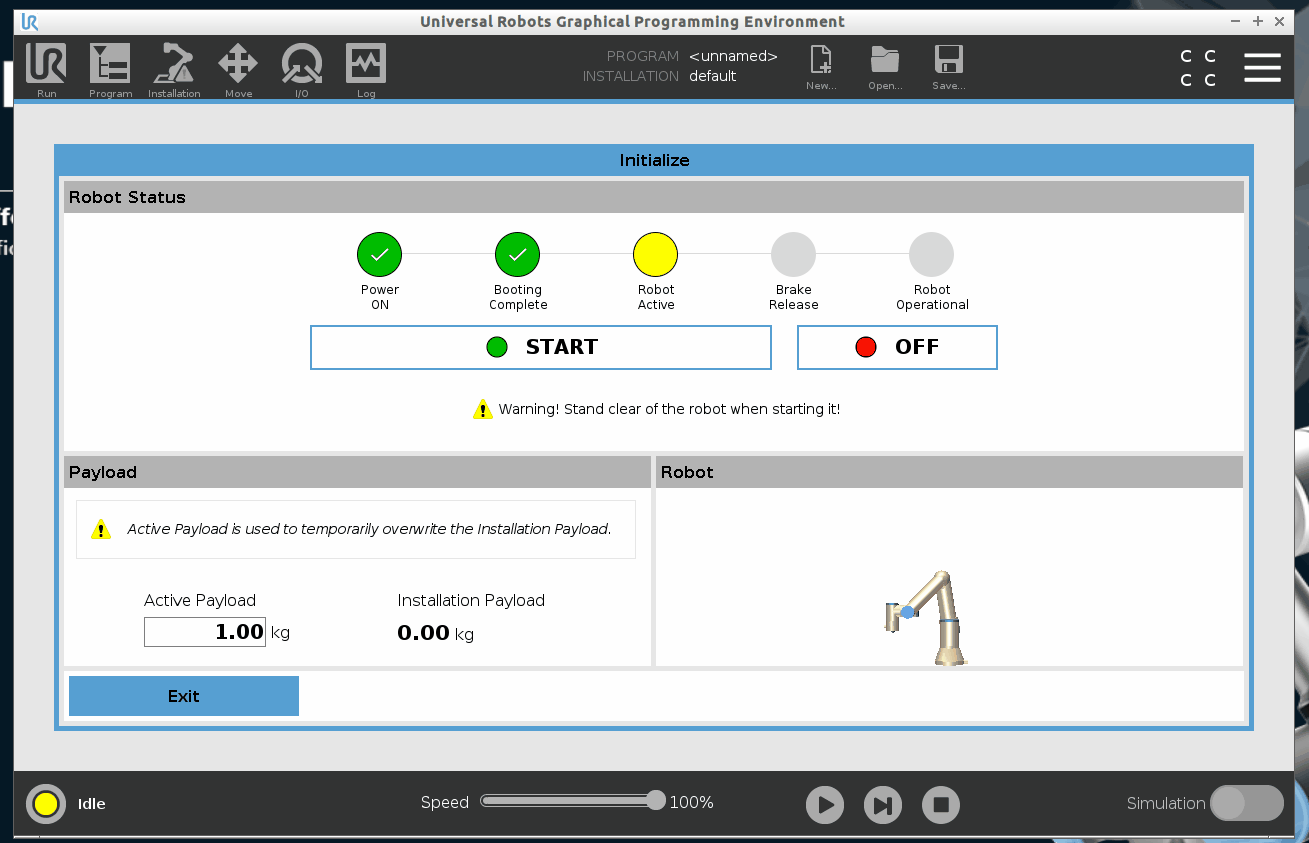

最後はSTARTボタンをクリックしUR3を起動します。
よし！電源も入れました。

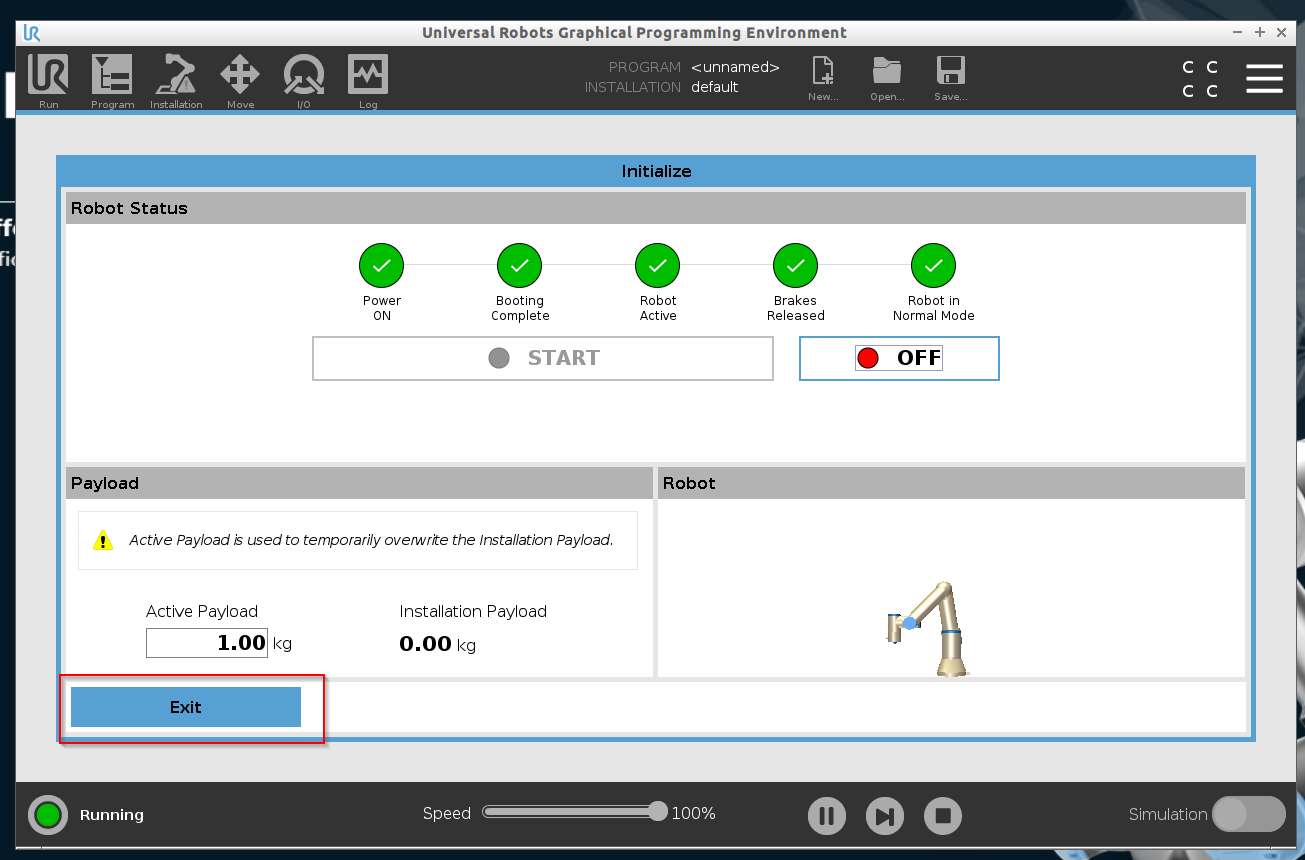

最後はExitで完了しましょう。
Move it

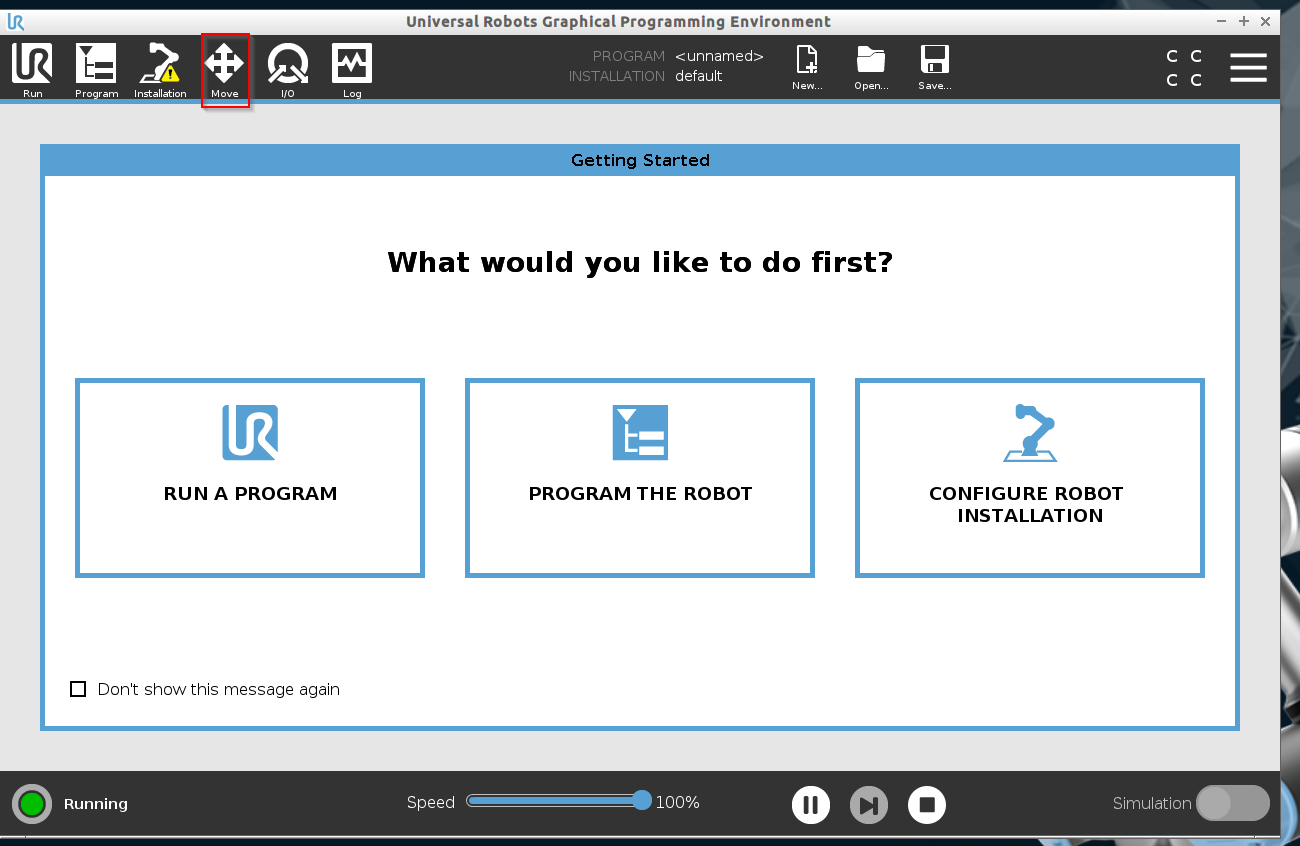

次はURSIM上でUR3を動かしてみます。MOVE ICONをクリックします。

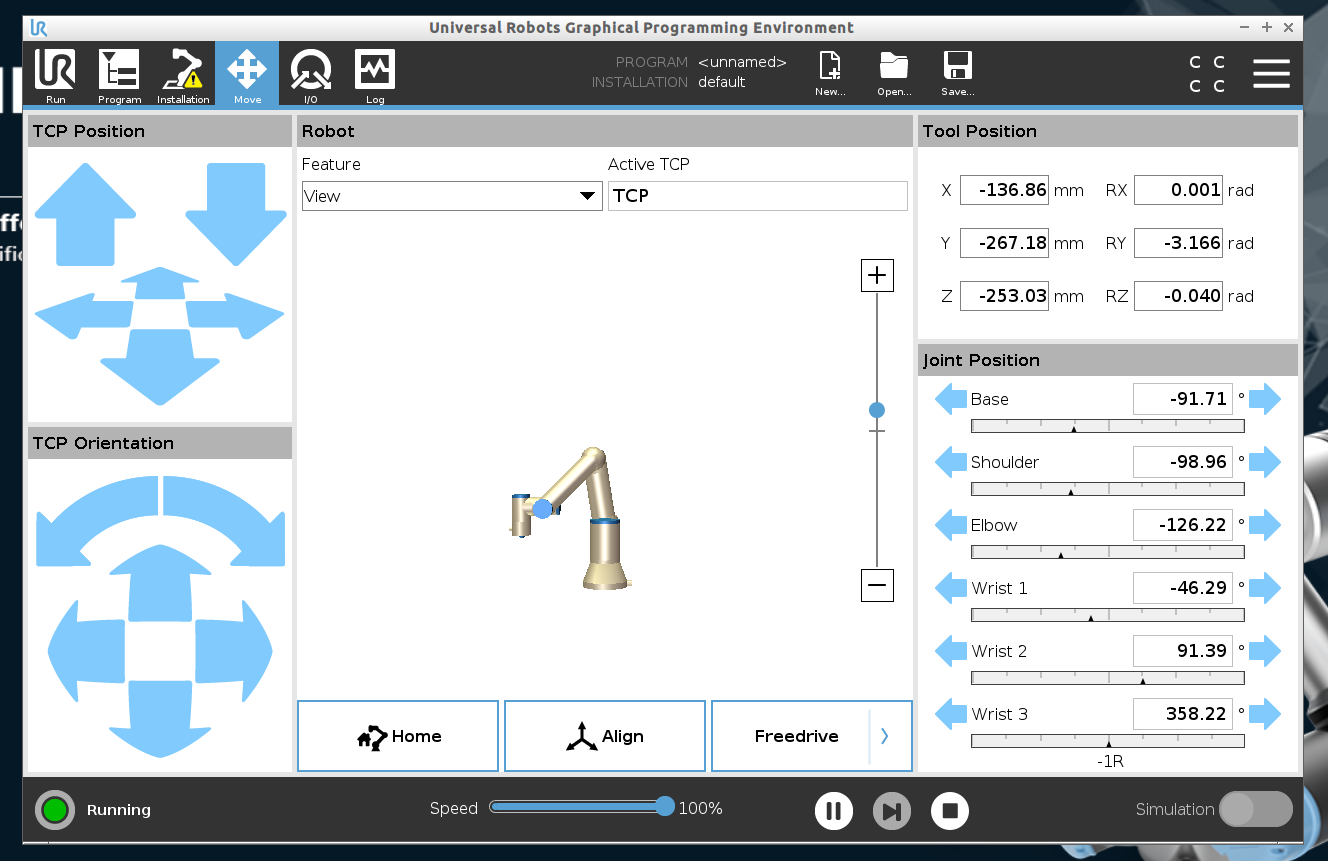

ロボットの操作やJointの現在値表示などの画面に変わります。
このようにクリック操作でロボットを操作できます。
Play with RoboDK
次はURSIMをRoboDKから動かしてみます。
Download UR3 Library
RoboDKを起動し、地球ICONをクリックしRobot Libraryを開きます。
Browserが自動起動され、Robots>Universal Robtos>UR3を選びます。
UR3を選び>OpenでRoboDKからLibraryを開きます。
”RoboDKを開く”のボタンをクリックします。
UR3がImportされました。
Create a simple program
次は簡単なロボットプログラムを作成します。
Setting On URSIM

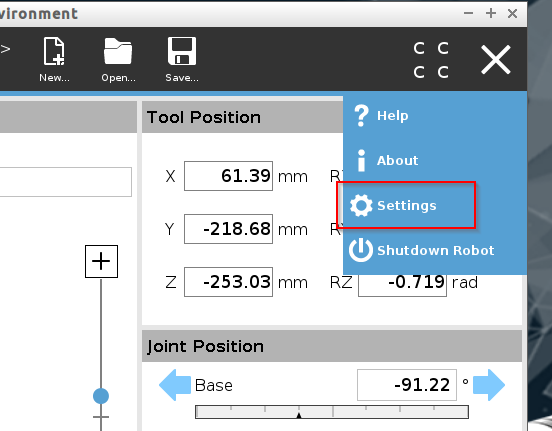

URSIM側にもNetworkの設定が必要でSettingsをクリックします。

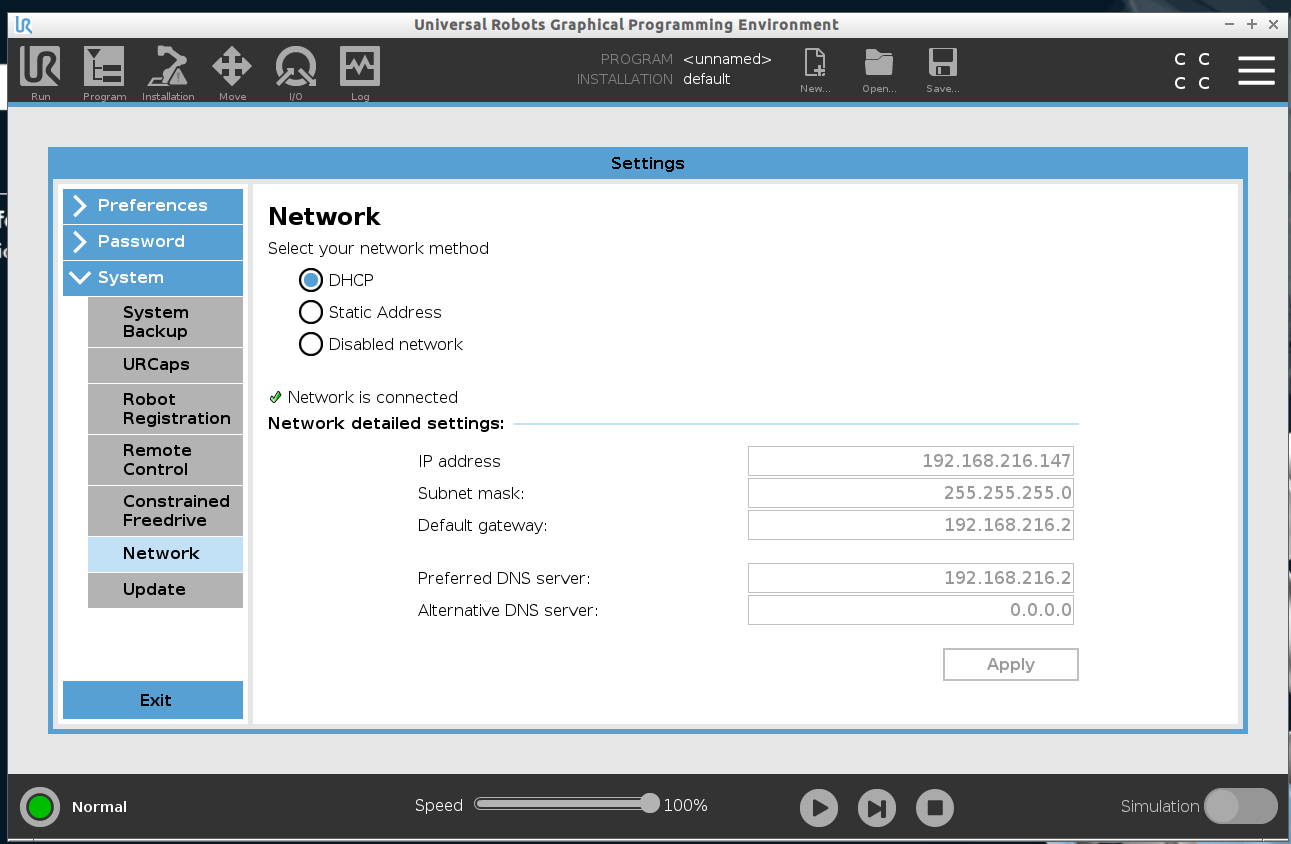

System>Networkを開いてURSIMのNetwork Adapterを設定しましょう。
Connect Robot With RoboDK

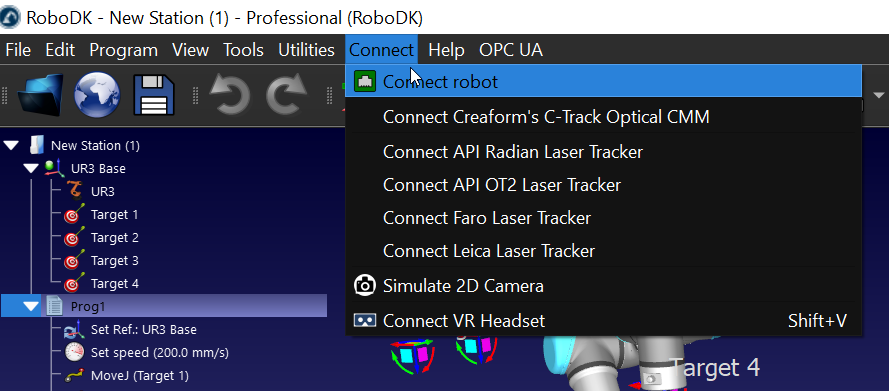

Connect>Connect robotを開きます。

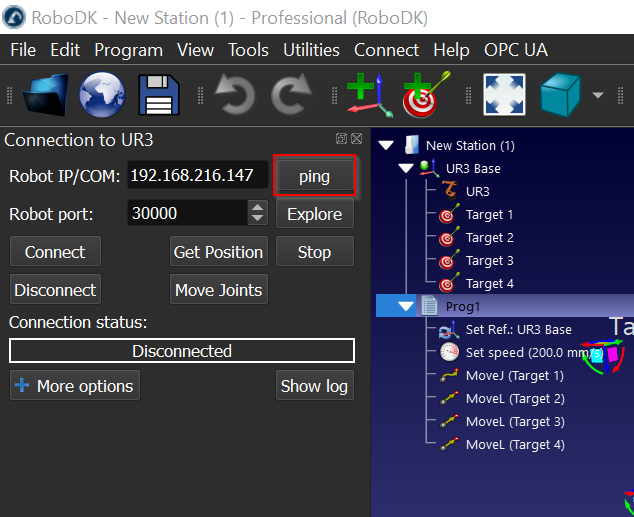

まずPing機能を使用しURSIMと通信してるかをCheckしましょう。
Great!PingはOKです。

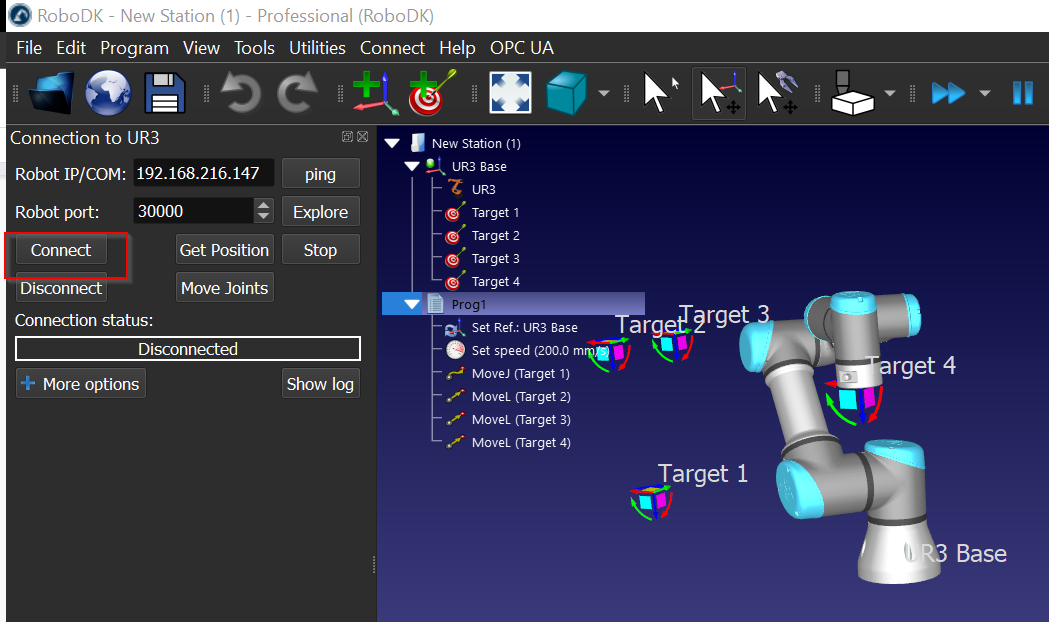

次はConnectボタンでRoboDKとURSIMを接続します。

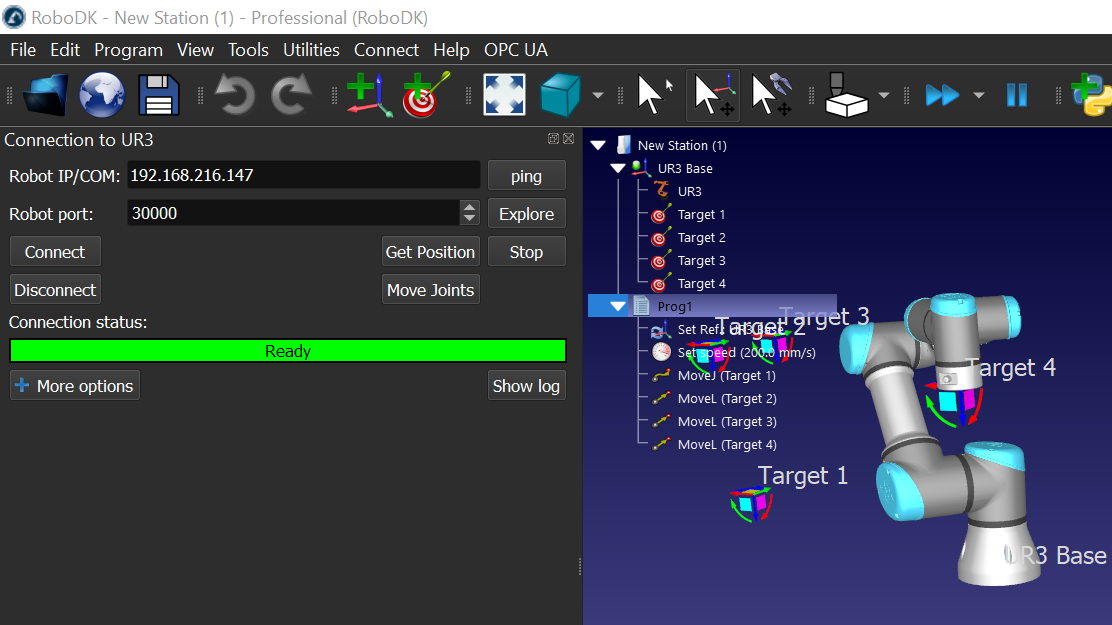

Done!StatusはReadyになり、つまり接続成功です！
Get Position
最初には”Get Position”ボタンをクリックしURSIMの現在位置を取ります。
問題なくURSIMから位置情報を取得しました。
Move Joints

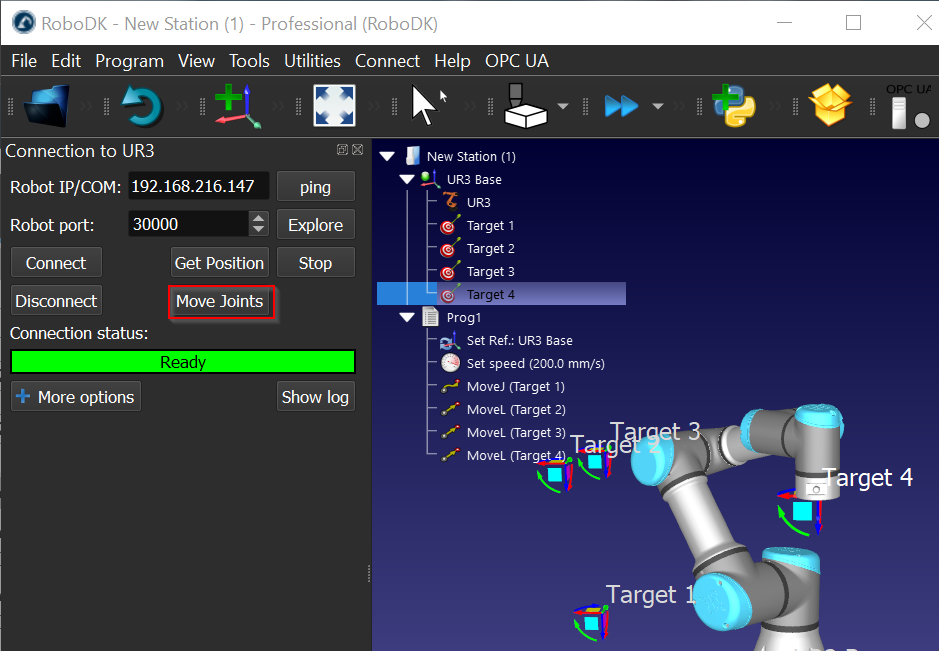

次はRoboDKからURSIMにJoint移動命令を送信します。移動したい位置を設置し、”Move Joints”ボタンをクリックします。
StatusがWorkingになり、URSIMがRoboDKの動きと同じようになります。
Send Program

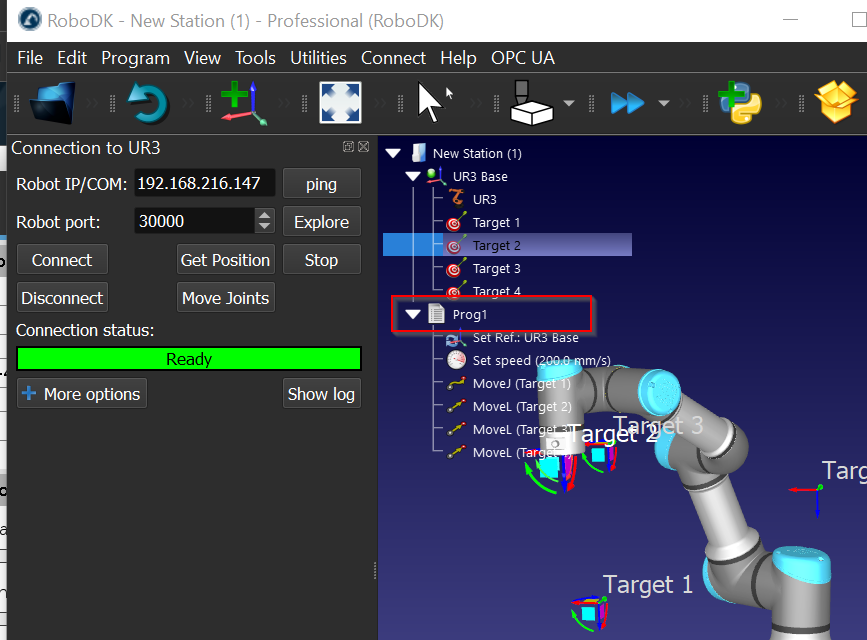

最後はRoboDKで作ったプログラムをURSIMに送信します。先程作ったロボットプログラムを右クリックします。

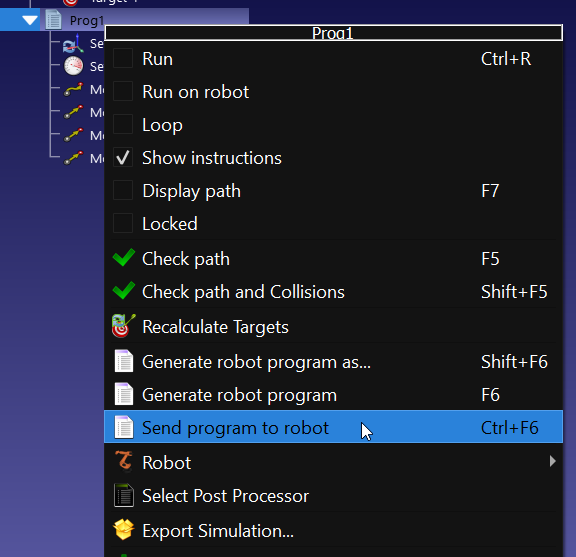

”Send program to robot”をクリックします。
しばらく待ちます…

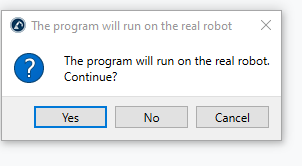

このプログラムはロボットが実行します。いいですか？
Yesで進みます。

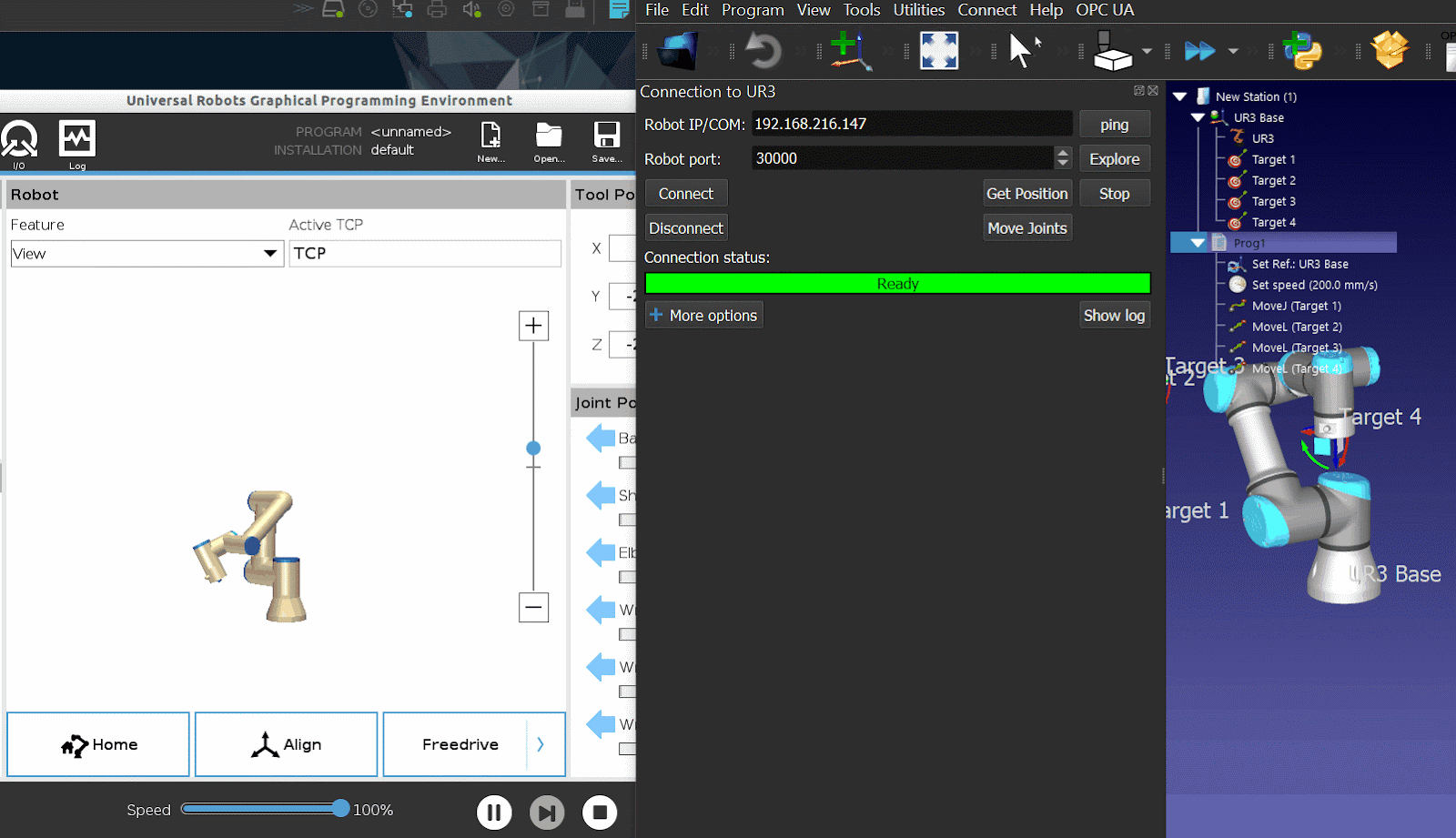

Done!RoboDKで作ったプログラムをURSIM上にも実行しました。
